Быстроразъемные клапаны с БРС соединением

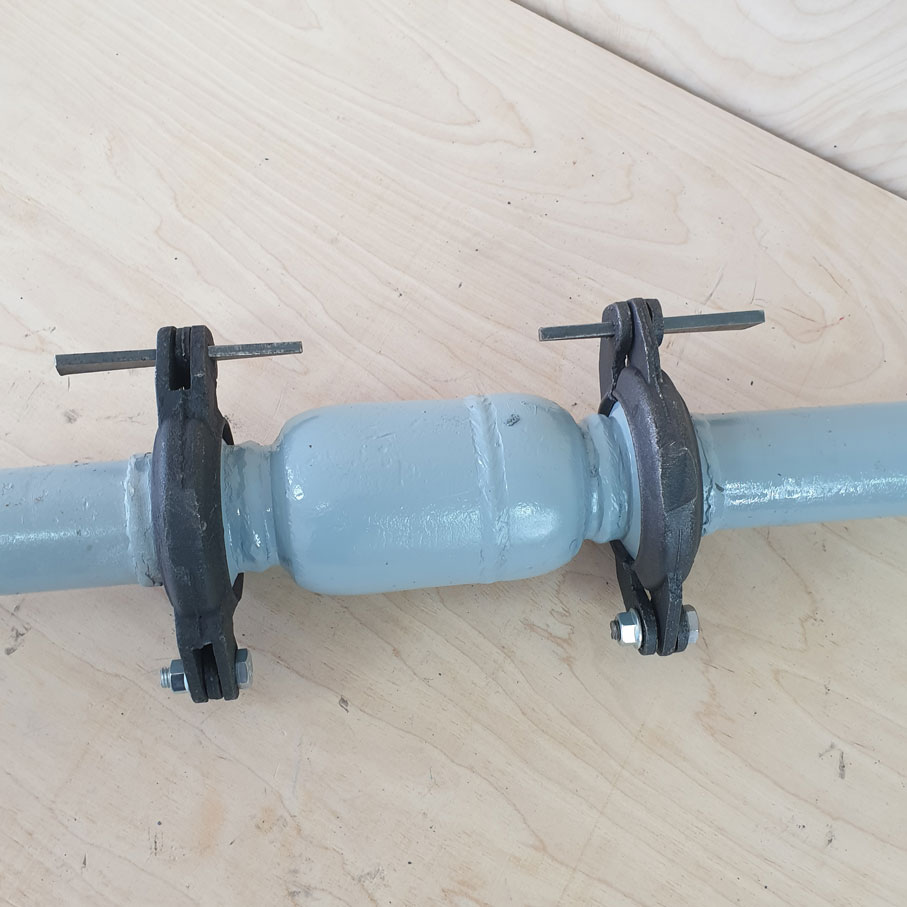

Клапаны обратные с быстроразъемными соединениями разработаны нашей компанией. БРС соединениями комплектуются клапана серии 19с47нж и 19с38нж.
| Тип клапана | обратный |
|---|---|
| Принцип действия | поворотный |
| Тип замка | Хомут шарнирный |
| Марка клапана | 19с38нж, 19с47нж |
| Присоединение к трубопроводу | БРС |
Для того что бы купить комплекты клапанов обратитесь в отдел продаж.
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Описание
Конструктивной особенностью клапанов является способ соединения с трубопроводом.

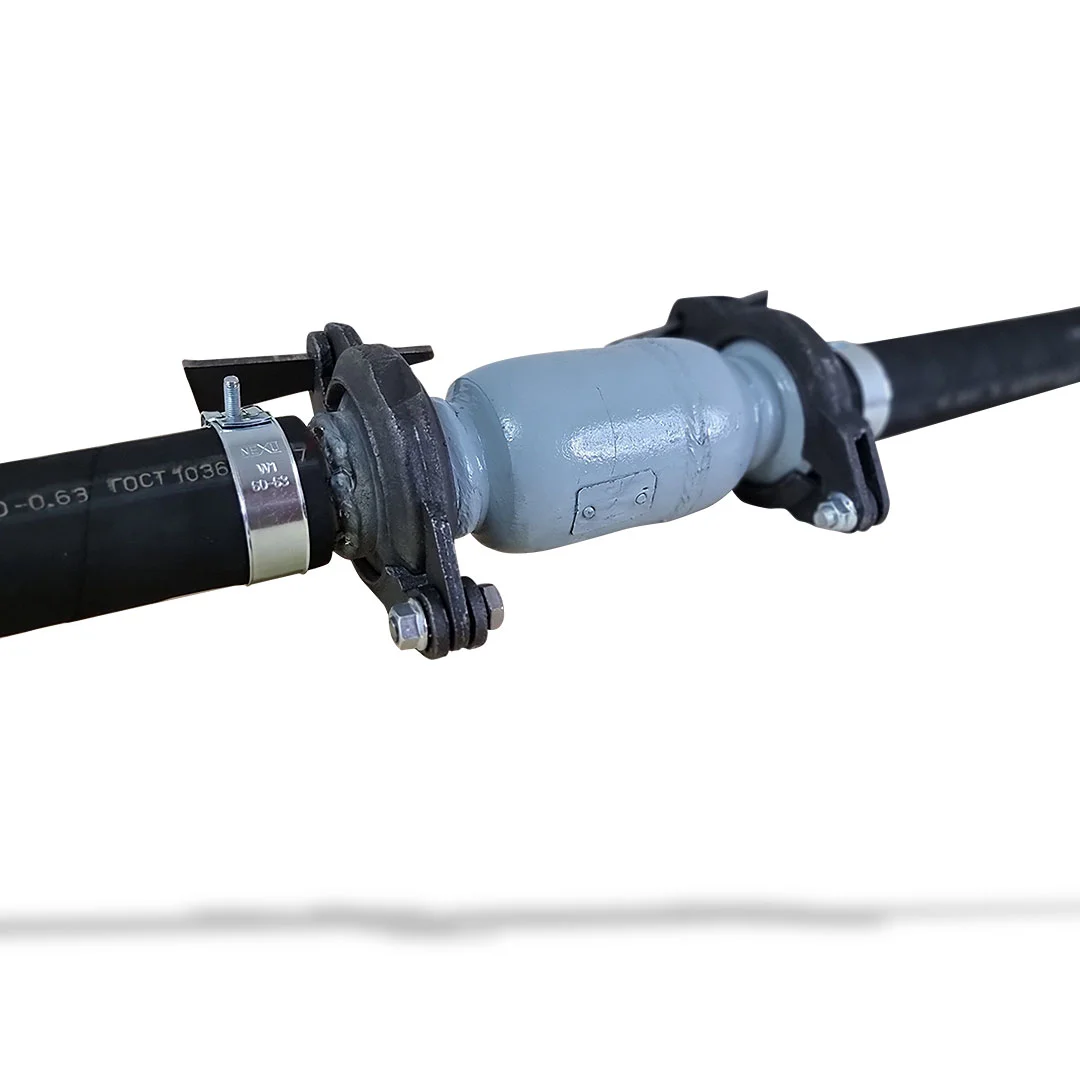

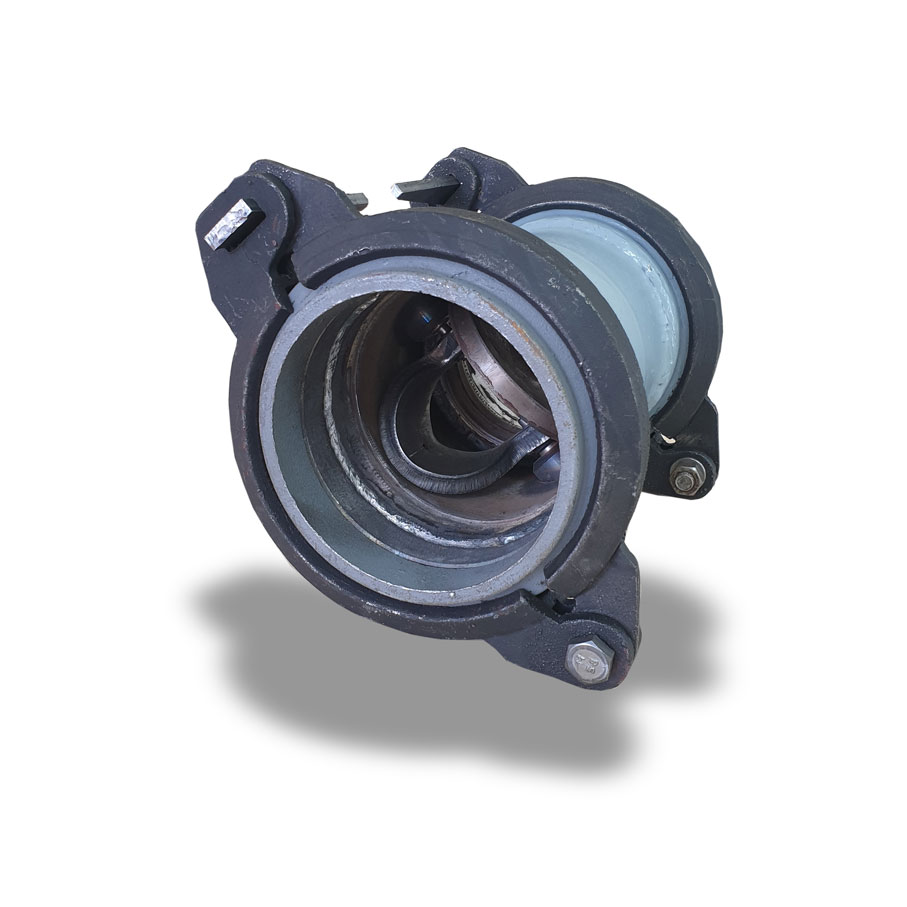

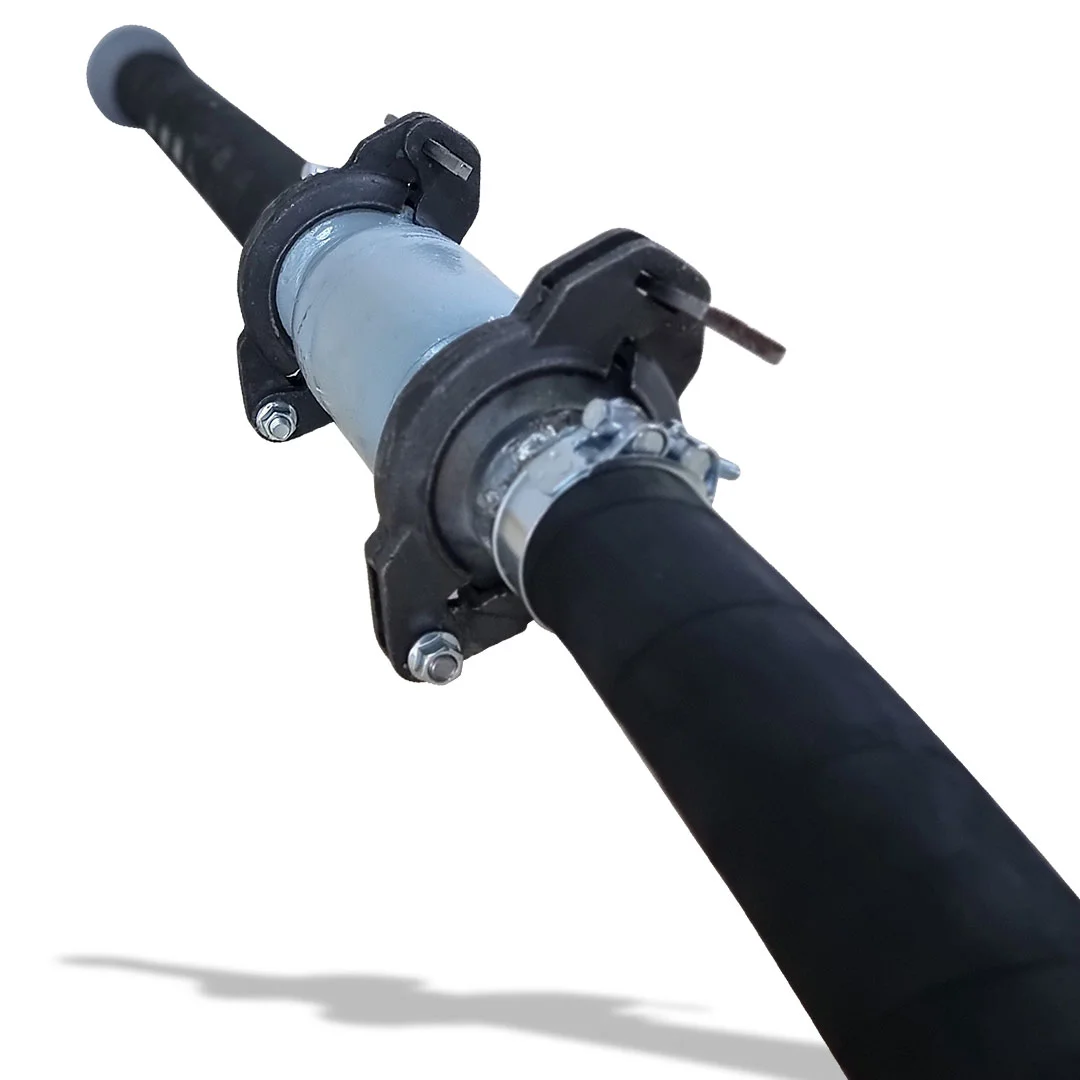

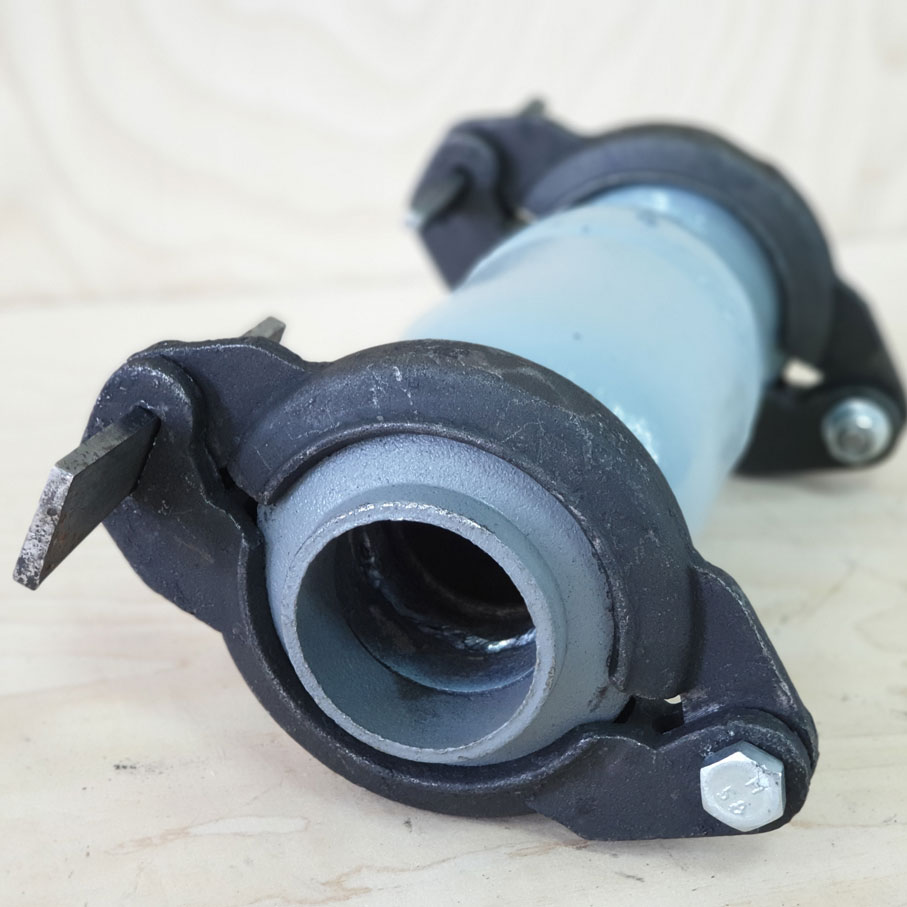

Присоединение к трубе осуществляется с помощью шарнирного хомута, который охватывает фланцы БРС. Стягивание хомута возможно двумя способами. С помощью клина или одним болтом.

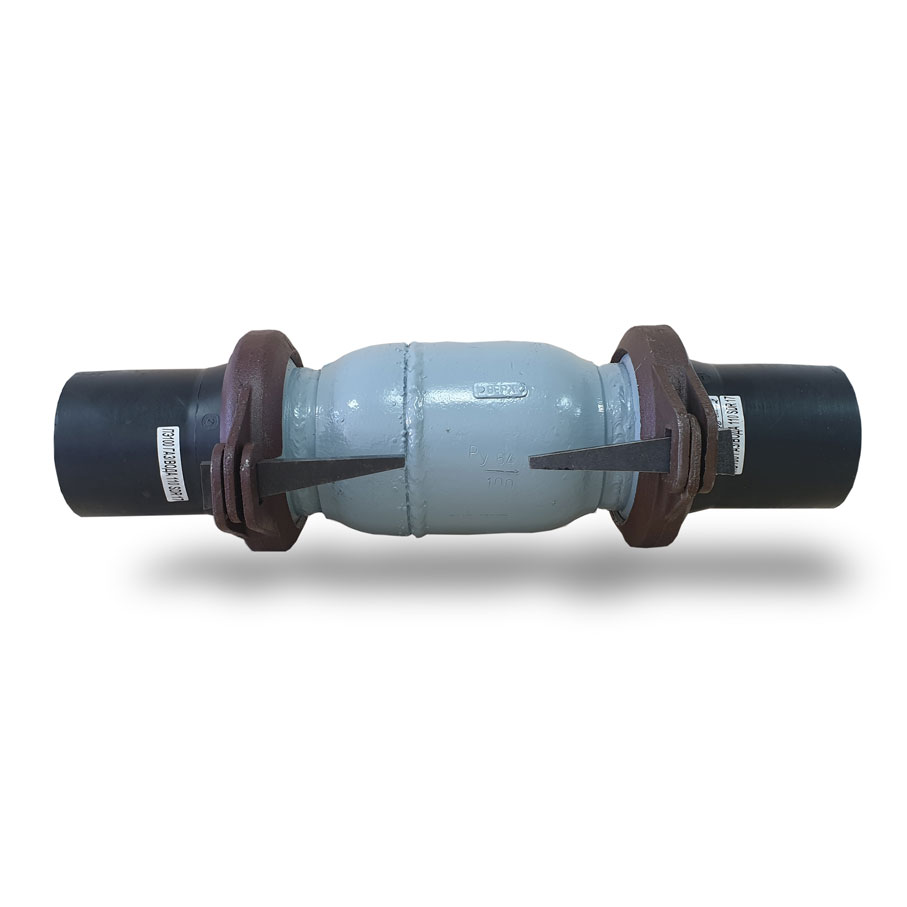

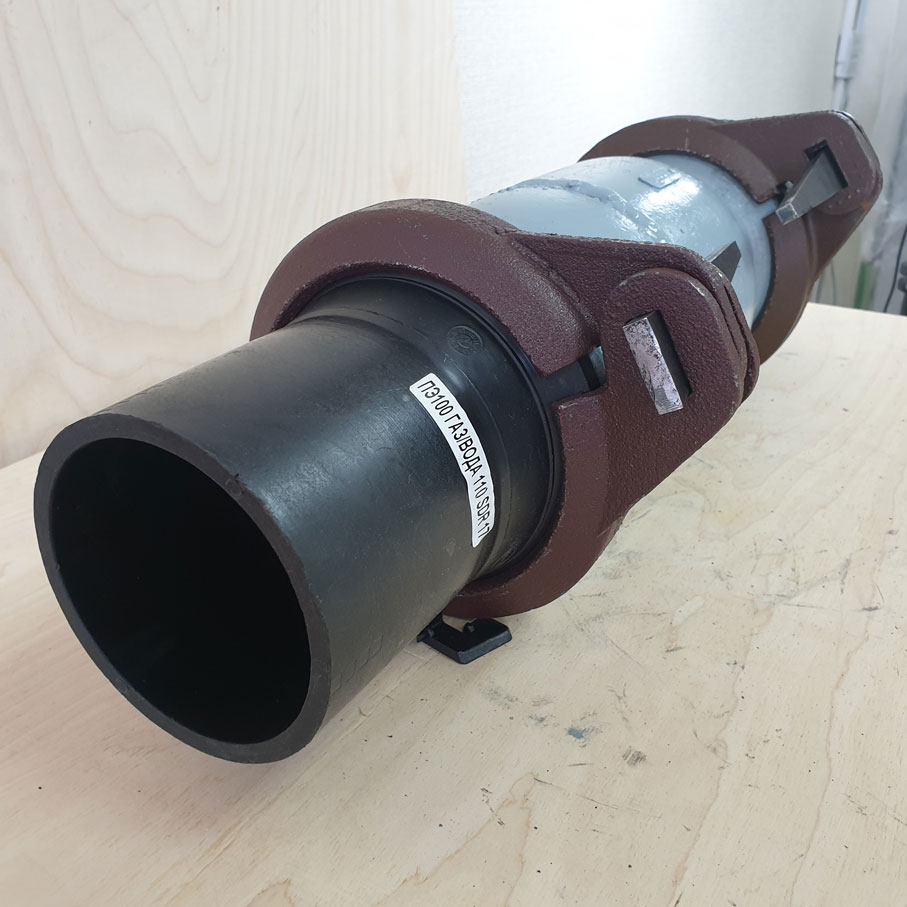

Болтовой хомут рекомендован к подсоединению ПНД трубопровода.
Такие клапана изготавливаются под заказ. Сроки изготовления зависят от диаметра и количества необходимой продукции.

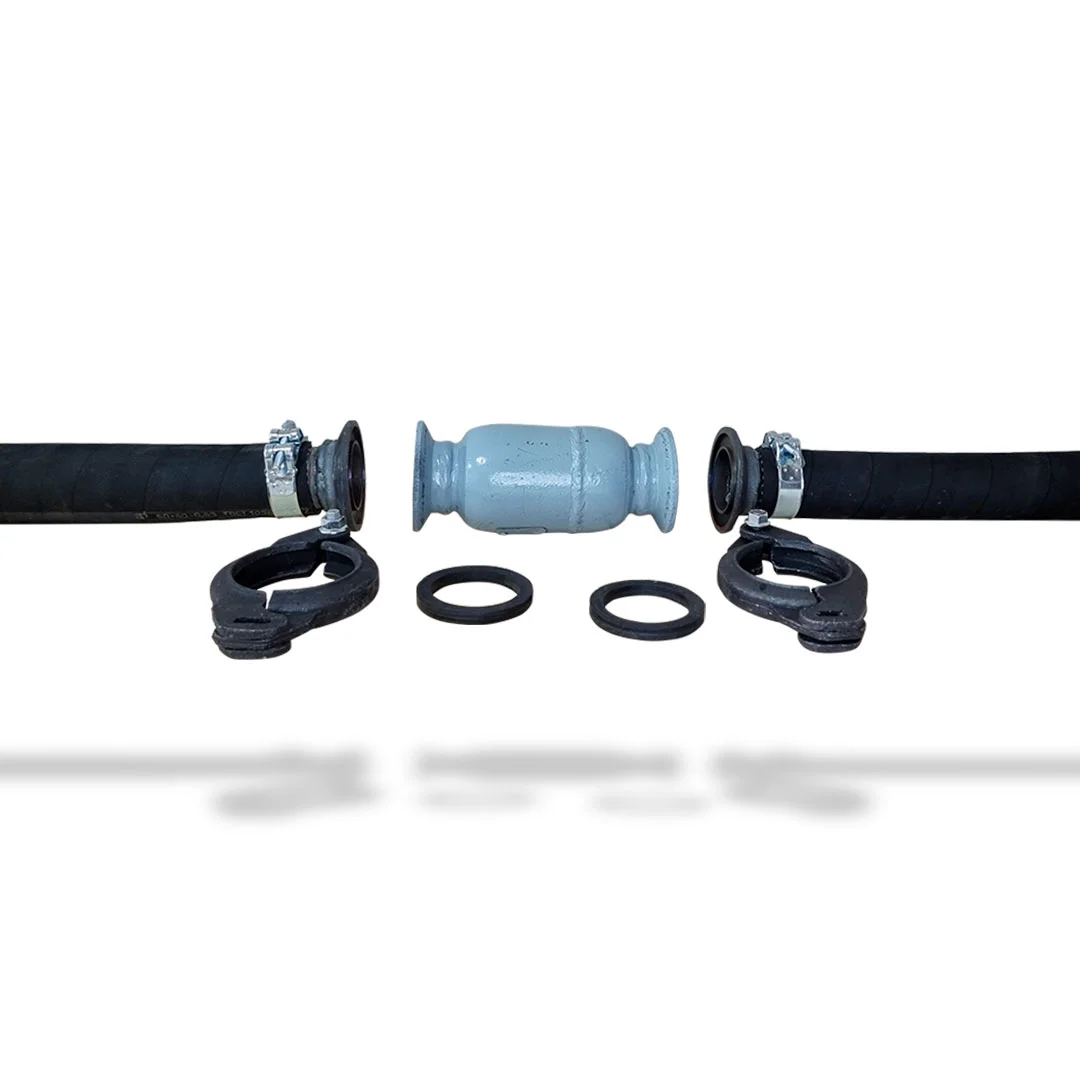

В комплект поставки входит:
- клапан с буртами БРС – 1 шт
- хомут шарнирный 2 шт.
- Бурт (фланец БРС) – 2 шт.
- Уплотнение резиновое – 2 шт.
- Клин/болт с гайкой – 2 шт.
- Паспорт, сертификат на партию.
Характеристики
Overview
| Материал корпуса | 09Г2С, Нержавейка, сталь |
|---|---|
| Материал фланца | ПНД, ст. 20 |
| Материал Хомута | Ст.35 |
| Тип клапана | обратный |
| Принцип действия | поворотный |
| Тип хомута | БРС с болтом, БРС с клином |
| Тип замка | Хомут шарнирный |
| Давление, MPa | БРС Ру1.6 МПа, БРС Ру2.5 МПа, БРС Ру4.0 МПа, БРС Ру6.3 МПа |
| Диаметр соединения, мм | БРС Ду100, БРС Ду150, БРС Ду200, БРС Ду50, БРС Ду80 |
| Температура рабочей среды, °С | 590 |
| Маркировка клапана | 19с38нж, 19с47нж |
| Способ соединения | БРС |
