ДОД-43-500
Дымосос ДОД-43-500 предназначен для удаления дымовых газов из топки котла. Производительность на всасывании — 1 810 000 м³/ч, полное давление — 629 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
- Корпус
- Рабочее колесо первой ступени
- Рабочее колесо второй ступени
- Входной направляющий аппарат
- Промежуточный направляющий аппарат
- Карман всасывающий
- Спрямляющий аппарат
- Диффузор
- Опоры
- Электродвигатель
Дополнительная комплектация
- Маслонасосная станция
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
- Стопорное устройство
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для дымососа ДОД-43-500:
- Корпус
- Рабочее колесо первой ступени
- Рабочее колесо второй ступени
- Входной направляющий аппарат
- Промежуточный направляющий аппарат
- Карман всасывающий
- Спрямляющий аппарат
- Диффузор
- Опоры
- Ходовая часть
- Муфта зубчатая
- Стопорное устройство
- Вал
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
- Лопатки рабочего колеса
- Лопатки спрямляющего аппарата
- Закрылки направляющего аппарата
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Дымосос ДОД-43-500 предназначен для удаления дымовых газов из топки котла. Осевой двухступенчатый агрегат применяется в составе газового тракта котельной установки.

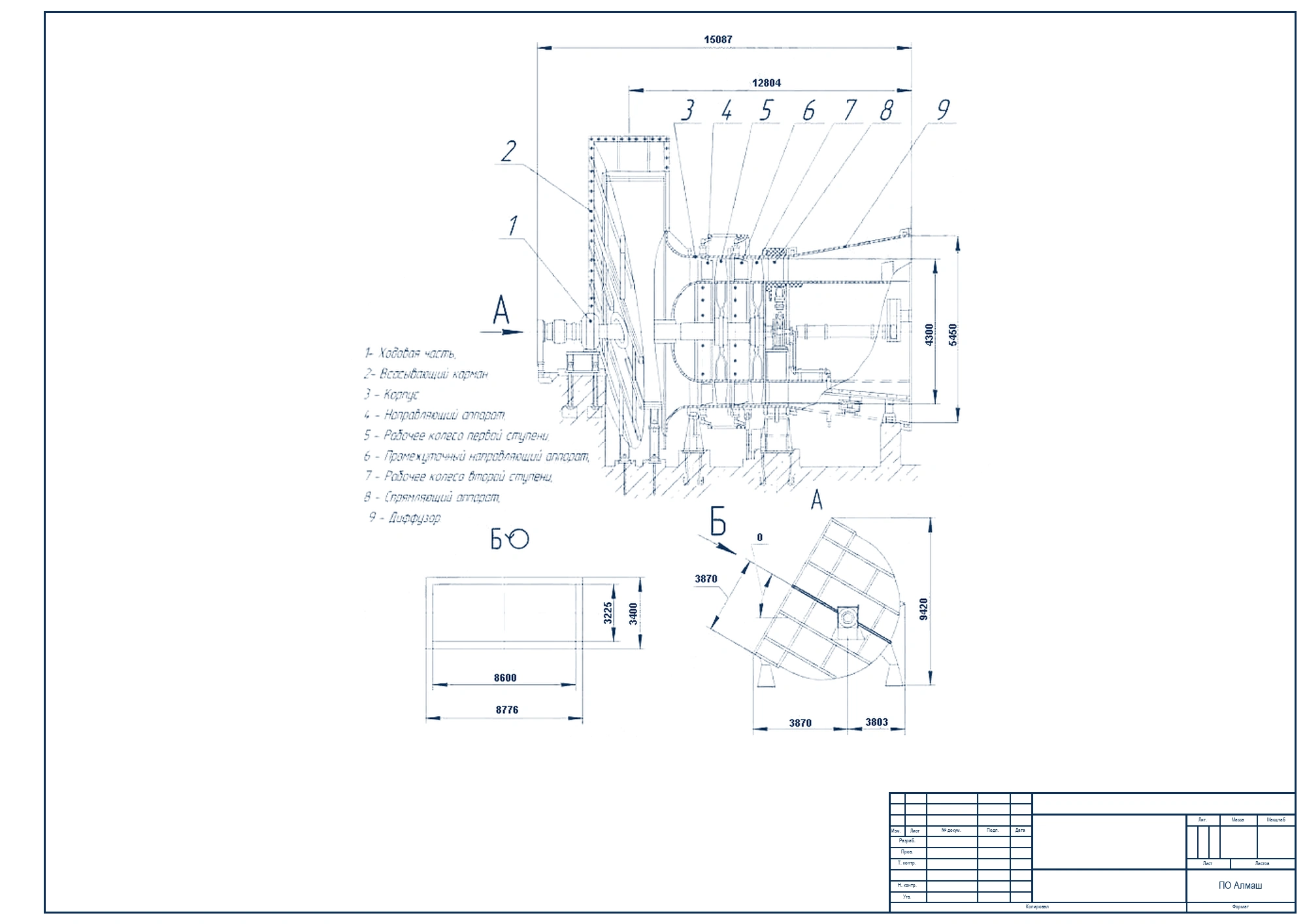

Конструкция и исполнение
Проточная часть включает рабочие колёса первой и второй ступеней, входной и промежуточный направляющие аппараты, спрямляющий аппарат и диффузор. Сварной цилиндрический корпус разделён на три части.
Привод рабочего вала связан с электродвигателем через промежуточный вал и две зубчатые муфты. Ходовая часть включает подшипниковые опоры.
Параметры подбора
Диаметр рабочего колеса — 4300 мм. Максимальная синхронная частота вращения — 500 об/мин. Предельная температура перемещаемой среды на всасывании — 200 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить дымосос ДОД-43-500 можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 104000 кг |
|---|---|
| Габариты | 15058 × 7693 × 9480 мм |
| Диаметр рабочего колеса, м | 4,3 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 500 |
| Типоразмер эл. двигателя | АО-5600-6-500У1 |
| Установленная мощность эл. Двигателя, кВт | 5600 |
| Производительность на всасывании, м3/час | 1810000 |
| Полное давление, даПа | 629 |
| Температура перемещаемой среды на всасывании, С | 100 |
| КПД max, % | 82,5 |
| Предельная запыленность перемещаемой среды, г/нм3 | 0,5 |
| Предельная температура перемещаемой среды на всасывании, С | 200 |
| Габаритные размеры, мм | 15058 × 7693 × 9480 |
| Масса ТДМ, кг | 104000 (без электродвигателя) |
| Масса рабочего колеса первой и второй ступени, кг | 5700 |
| Статическая нагрузка от ходовой части и рабочего колеса, кг | 22600 |
| Статическая нагрузка от кармана, корпуса и диффузора, кг | 75500 |
| Угол разворота всасывающего кармана при поставке (монтаже) | 0° |
