ДРГ-13,5
Дымосос ДРГ-13,5 применяется для рециркуляции дымовых газов в котельной установке. Производительность на всасывании — 32 500 м³/ч, полное давление — 346 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
- Корпус-улитка
- Рабочее колесо
- Направляющий аппарат
- Ходовая часть
- Электродвигатель 75 кВт, 1500 об/мин
Дополнительная комплектация
- Всасывающий карман (карман Рихтера)
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для дымососа ДРГ-13,5:
- Корпус-улитка
- Рабочее колесо
- Направляющий аппарат
- Всасывающий карман (карман Рихтера)
- Ходовая часть
- Полумуфты
- Стопорное устройство
- Промежуточный вал для ходовой части
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Дымосос ДРГ-13,5 применяется для рециркуляции дымовых газов в котельной установке.
Конструкция и исполнение
В конструкцию входят рабочее колесо, спиральный корпус, ходовая часть и направляющий аппарат. Предусмотрено охлаждение вала ходовой части.
Рабочее колесо расположено консольно. Исполнение по направлению вращения указывается при заказе. В сварном корпусе предусмотрены броневые листы.
Рабочее колесо имеет 32 лопаток.
Параметры подбора
Диаметр рабочего колеса — 1350 мм. Максимальная синхронная частота вращения — 1500 об/мин. Предельная температура перемещаемой среды на всасывании — 400 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить дымосос ДРГ-13,5 можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 2646 кг |
|---|---|

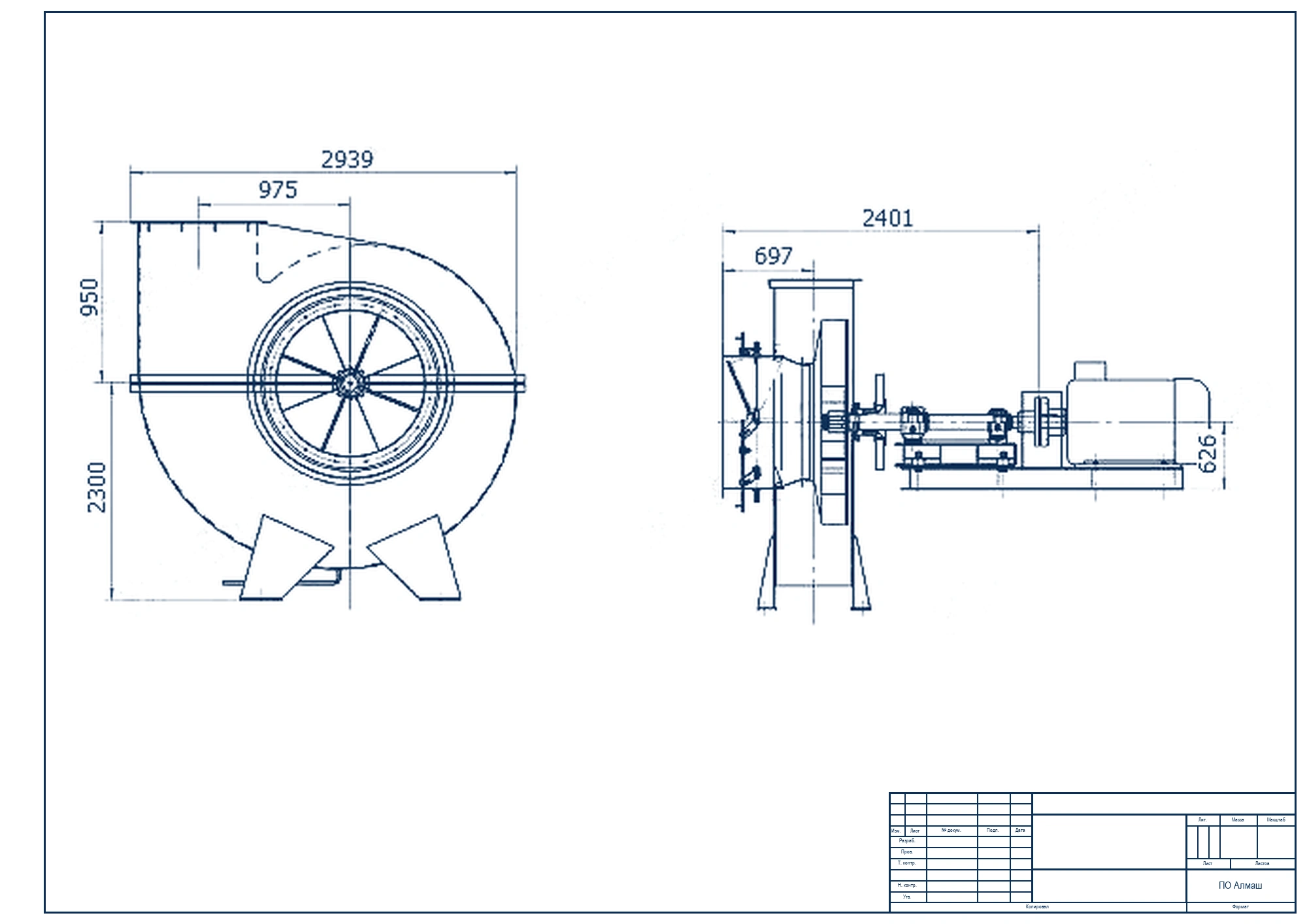

| Габариты | 2401 × 2939 × 2300 мм |
| Диаметр рабочего колеса, м | 1,35 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
| Типоразмер эл. двигателя | 5А250S4У2 |
| Установленная мощность эл. Двигателя, кВт | 75 |
| Производительность на всасывании, м3/час | 32500 |
| Полное давление, даПа | 346 |
| Температура перемещаемой среды на всасывании, С | 400 |
| КПД max, % | 85 |
| Предельная запыленность перемещаемой среды, г/нм3 | 1 |
| Предельная температура перемещаемой среды на всасывании, С | 400 |
| Габаритные размеры, мм | 2401 × 2939 × 2300 |
| Масса ТДМ, кг | 2646 (без электродвигателя) |
| Угол разворота корпуса при поставке (монтаже) | 0°, 15°, 30°, 45°, 60°, 75°, 90°, 120°, 150°, 165°, 180° |
