Циклон ЦН-11-1000

Циклон ЦН-11-1000 предназначен для сухой очистки запылённых газов и аспирационного воздуха. Модель доступна в четырёх исполнениях — 1УП, 2УП, 6УП и 6СП — с разной производительностью, компоновкой камер и бункеров.

Исполнение циклона

Очистить

Сравнить

Добавить в список желаний

Укомплектовать

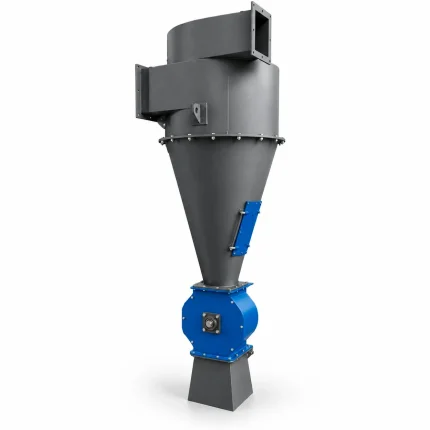

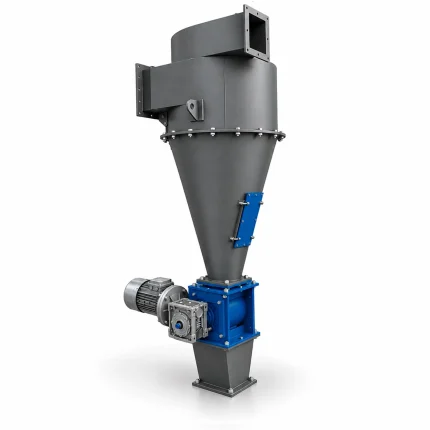

Шлюзовой затвор для циклонов

Шлюзовый питатель ШП-150

Шлюзовый питатель ШП-200

35 300 ₽

Шлюзовый питатель ШП-260

44 300 ₽

Шлюзовый питатель ШП-350

69 800 ₽

Диапазон цен: 212 940 ₽ – 1 164 800 ₽

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: Н/Д

Характеристики

Overview

Диаметр циклона, мм	1000
Исполнение циклона	1УП, 2УП, 6СП, 6УП
Температура газа (циклоны), °C	до 400
Предельная запылённость — слабослипающаяся пыль, г/м³	не более 1000
Предельная запылённость — среднеслипающаяся пыль, г/м³	не более 250
Наличие камеры очищенного газа (циклоны)	Есть
Форма пылесборного бункера (циклоны)	Пирамидальный

Dimensions

Weight	Н/Д
Dimensions	Н/Д

Описание

Циклон ЦН-11-1000 применяется для сухой очистки запылённых газов и аспирационного воздуха в технологических и вентиляционных системах. Внутренний диаметр корпуса составляет 1000 мм, допустимая температура очищаемого газа — до 400 °C.

Принцип работы

Газовый поток поступает в корпус по касательной и закручивается. Под действием центробежной силы частицы пыли перемещаются к стенкам, опускаются в пылесборный бункер, а очищенный газ выводится через центральную выхлопную трубу.

Исполнения

Доступны исполнения 1УП, 2УП, 6УП и 6СП. Цифра показывает количество циклонов в группе. Буква «У» обозначает камеру очищенного газа типа «улитка», «С» — камеру типа «сборник», «П» — пирамидальную форму бункера. Обозначение «ЦН-11» указывает на циклон конструкции НИИОГАЗ с углом наклона входного патрубка 11°, а «1000» — внутренний диаметр цилиндрической части в миллиметрах.

Выбор исполнения

При выборе учитывают требуемую производительность, число циклонов и камер, рабочее сопротивление, объём и количество бункеров, размер пылевыгрузного отверстия, а также габариты и массу. Размеры в характеристиках указаны с учётом бункера. Точные значения приведены отдельно для каждого исполнения.

Характеристики вариантов

← Прокрутите таблицу, чтобы увидеть остальные характеристики и цену →

Вариант	Артикул	Параметр	Вес (кг)	Производительность циклона, м³/ч	Коэффициент гидравлического сопротивления	Количество циклонов в группе, шт.	Площадь сечения группы корпусов, м²	Скорость потока, м/с	Рабочее сопротивление, Па	Конструкция камеры очищенного газа	Количество камер очищенного газа, шт.	Количество пылесборных бункеров, шт.	Объём пылесборного бункера, м³	Размер пылевыгрузного отверстия, мм	Давление, не более, кПа	Цена
Циклон ЦН-11-1000 1УП	TMP-CN11-1000-1UP	Исполнение циклона: 1УП	708	7065–11305	210	1	0,79	2,5–4	866–2218	Улитка	1	1	1	300×300	—	212 940 ₽
Циклон ЦН-11-1000 2УП	TMP-CN11-1000-2UP	Исполнение циклона: 2УП	1378	14130–22610	238	2	1,57	2,5–4	982–2513	Улитка	2	1	2,28	300×300	—	382 200 ₽
Циклон ЦН-11-1000 6СП	TMP-CN11-1000-6SP	Исполнение циклона: 6СП	6180	42600–67800	—	6	—	—	800–1600	Сборник	6	1	5,68	—	5	1 124 760 ₽
Циклон ЦН-11-1000 6УП	TMP-CN11-1000-6UP	Исполнение циклона: 6УП	5321	42390–67825	238	6	4,71	2,5–4	982–2513	Улитка	6	3	14,99	500×500	—	1 164 800 ₽
