ВДН-24х2М
Вентилятор ВДН-24х2М предназначен для подачи воздуха в топочную камеру котлоагрегата. Производительность на всасывании — 500 000 м³/ч, полное давление — 438 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
- Улитка (Корпус спиральный)
- Крыльчатка
- Направляющий аппарат – 2 штуки (правый, левый)
- Карман всасывающий – 2 штуки
- Ходовая часть
- Электродвигатель 800 кВт, 750 об/мин
Дополнительная комплектация
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
- Стопорное устройство
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для вентилятора ВДН-24х2М:
- Улитка (корпус спиральный)
- Крыльчатка
- Направляющие аппараты
- Всасывающие карманы
- Диффузор (всасывающая воронка с кольцом в сборе)
- Ходовая часть
- Полумуфты
- Стопорное устройство
- Вал
- Ступица
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Вентилятор ВДН-24х2М предназначен для подачи воздуха в топочную камеру котлоагрегата. Конструкция двухстороннего всасывания применяется в котельных цехах электростанций и промышленных котельных.

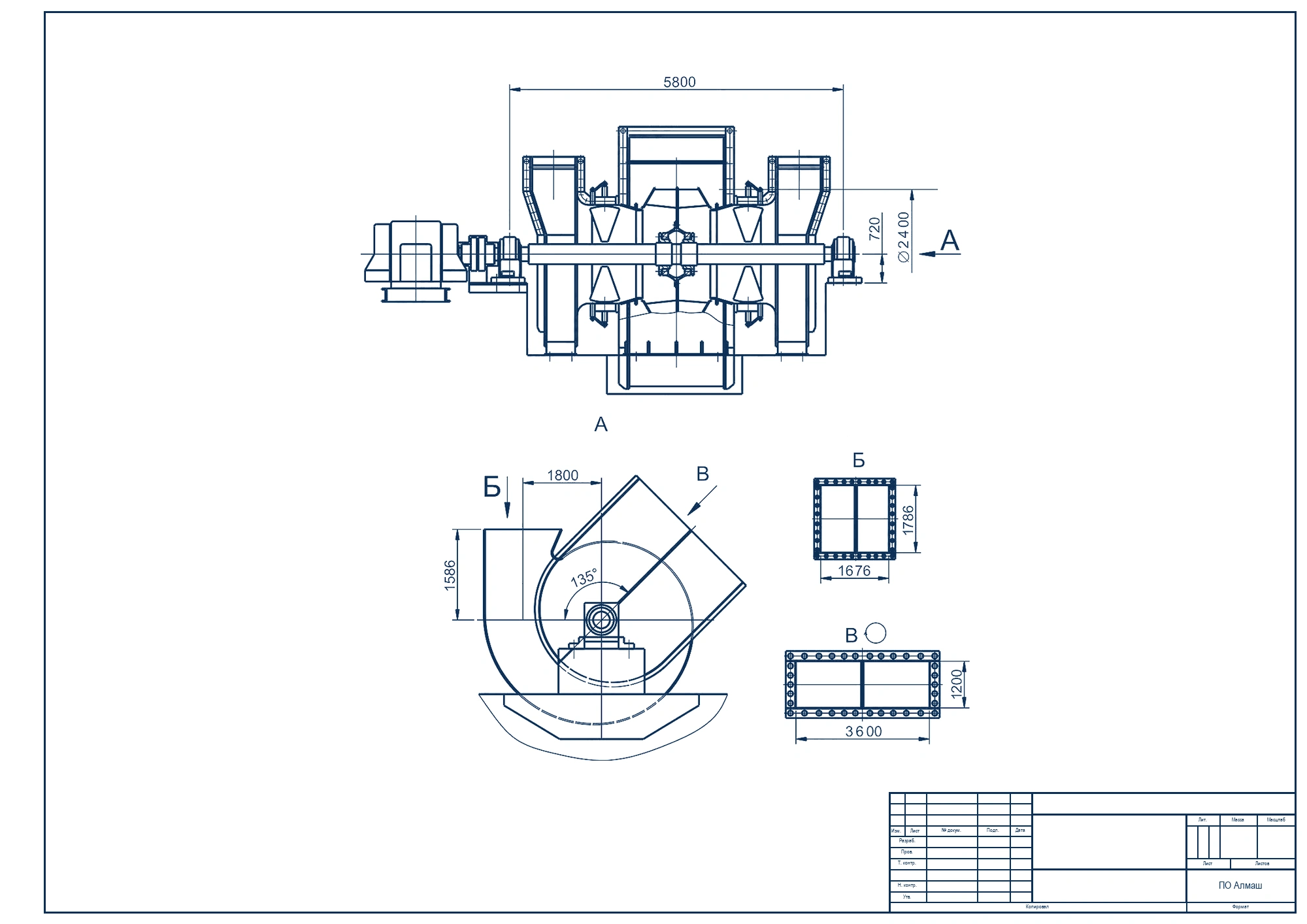

Конструкция и исполнение
В состав агрегата входят рабочее колесо, ходовая часть, спиральный корпус, левый и правый всасывающие карманы и два направляющих аппарата. Крыльчатка соединяется со ступицей болтами; конструкция предусматривает разборку узла при обслуживании.
В ходовой части установлен кованый вал на подшипниковых опорах.
Параметры подбора
Диаметр крыльчатки — 2400 мм. Максимальная синхронная частота вращения — 750 об/мин. Предельная температура перемещаемой среды на всасывании — 100 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить вентилятор ВДН-24х2М можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 20816 кг |
|---|---|
| Габариты | 5900 × 4820 × 4670 мм |
| Диаметр рабочего колеса, м | 2,4 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 750 |
| Типоразмер эл. двигателя | АОД-800/400-8/10У1 |
| Установленная мощность эл. Двигателя, кВт | 800 |
| Производительность на всасывании, м3/час | 500000 |
| Полное давление, даПа | 438 |
| Температура перемещаемой среды на всасывании, С | 30 |
| КПД max, % | 86 |
| Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| Предельная температура перемещаемой среды на всасывании, С | 100 |
| Габаритные размеры, мм | 5900 × 4820 × 4670 |
| Масса ТДМ, кг | 20816 (без электродвигателя) |
| Угол разворота корпуса при поставке (монтаже) | 90° (0°-270° через 45°) |
