ВДОД-31,5-С
Вентилятор ВДОД-31,5-С подаёт воздух в топку котла. Производительность на всасывании — 900 000 м³/ч, полное давление — 541 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
- Корпус
- Рабочее колесо первой ступени
- Рабочее колесо второй ступени
- Входной направляющий аппарат
- Промежуточный направляющий аппарат
- Карман всасывающий
- Спрямляющий аппарат
- Диффузор
- Опоры
- Электродвигатель
Дополнительная комплектация
- Маслонасосная станция
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
- Стопорное устройство
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для вентилятора ВДОД-31,5-С:
- Корпус
- Рабочее колесо первой ступени
- Рабочее колесо второй ступени
- Входной направляющий аппарат
- Промежуточный направляющий аппарат
- Карман всасывающий
- Спрямляющий аппарат
- Диффузор
- Опоры
- Ходовая часть
- Муфта зубчатая
- Стопорное устройство
- Вал
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
- Лопатки рабочего колеса
- Лопатки спрямляющего аппарата
- Закрылки направляющего аппарата
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Вентилятор ВДОД-31,5-С подаёт воздух в топку котла. Машина имеет осевую двухступенчатую конструкцию.

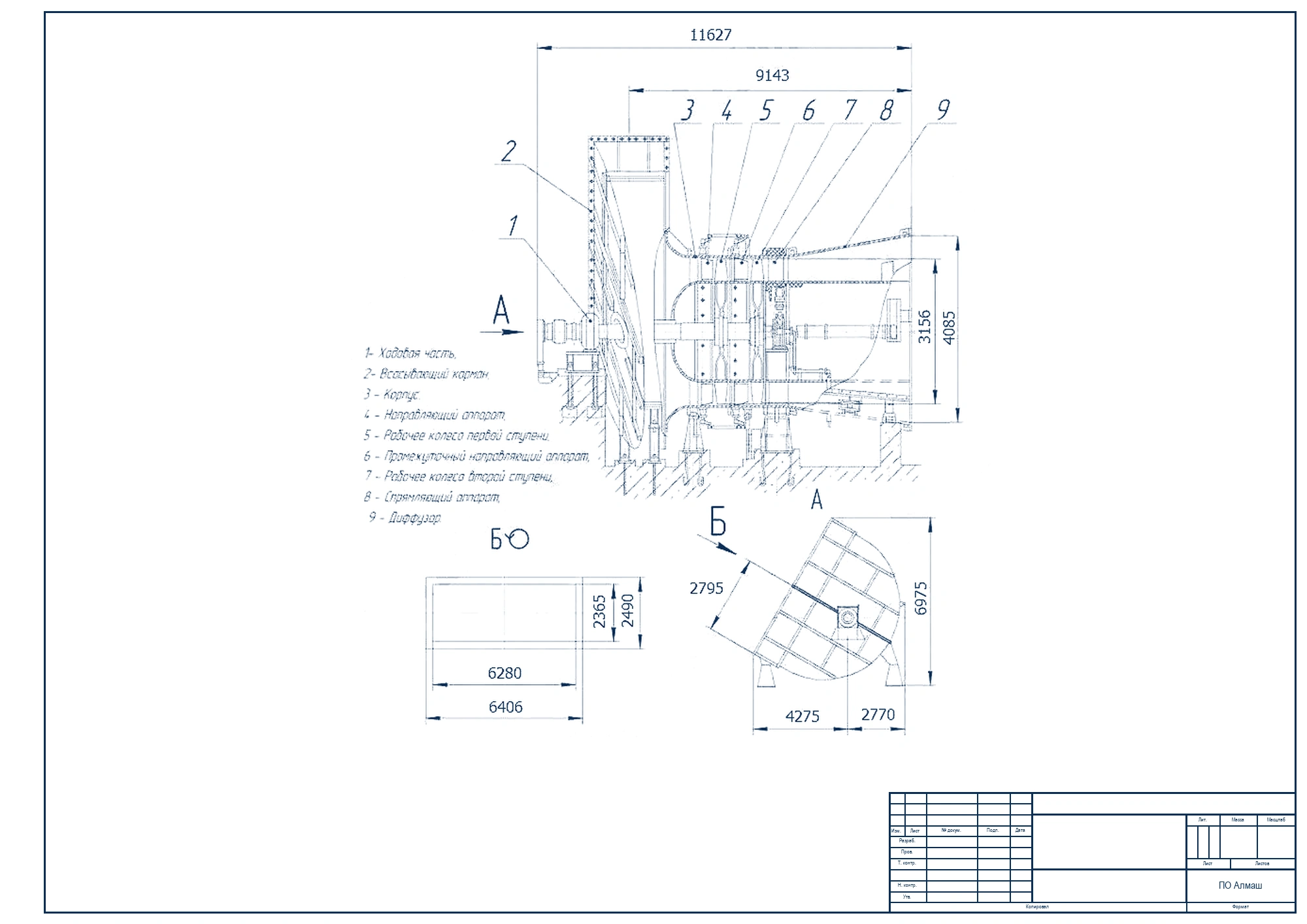

Конструкция и исполнение
Проточная часть включает рабочие колёса первой и второй ступеней, входной и промежуточный направляющие аппараты, спрямляющий аппарат и диффузор. Сварной цилиндрический корпус разделён на три части.
Привод рабочего вала связан с электродвигателем через промежуточный вал и две зубчатые муфты. Ходовая часть включает подшипниковые опоры.
Параметры подбора
Диаметр рабочего колеса — 3150 мм. Максимальная синхронная частота вращения — 600 об/мин. Предельная температура перемещаемой среды на всасывании — 100 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить вентилятор ВДОД-31,5-С можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 49000 кг |
|---|---|
| Габариты | 11627 × 6366 × 7010 мм |
| Диаметр рабочего колеса, м | 3,15 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 600 |
| Типоразмер эл. двигателя | АДО-1600-6000-10У1 |
| Установленная мощность эл. Двигателя, кВт | 1600 |
| Производительность на всасывании, м3/час | 900000 |
| Полное давление, даПа | 541 |
| Температура перемещаемой среды на всасывании, С | 30 |
| КПД max, % | 84 |
| Предельная температура перемещаемой среды на всасывании, С | 100 |
| Габаритные размеры, мм | 11627 × 6366 × 7010 |
| Масса ТДМ, кг | 49000 (без электродвигателя) |
| Угол разворота всасывающего кармана при поставке (монтаже) | 30° |
