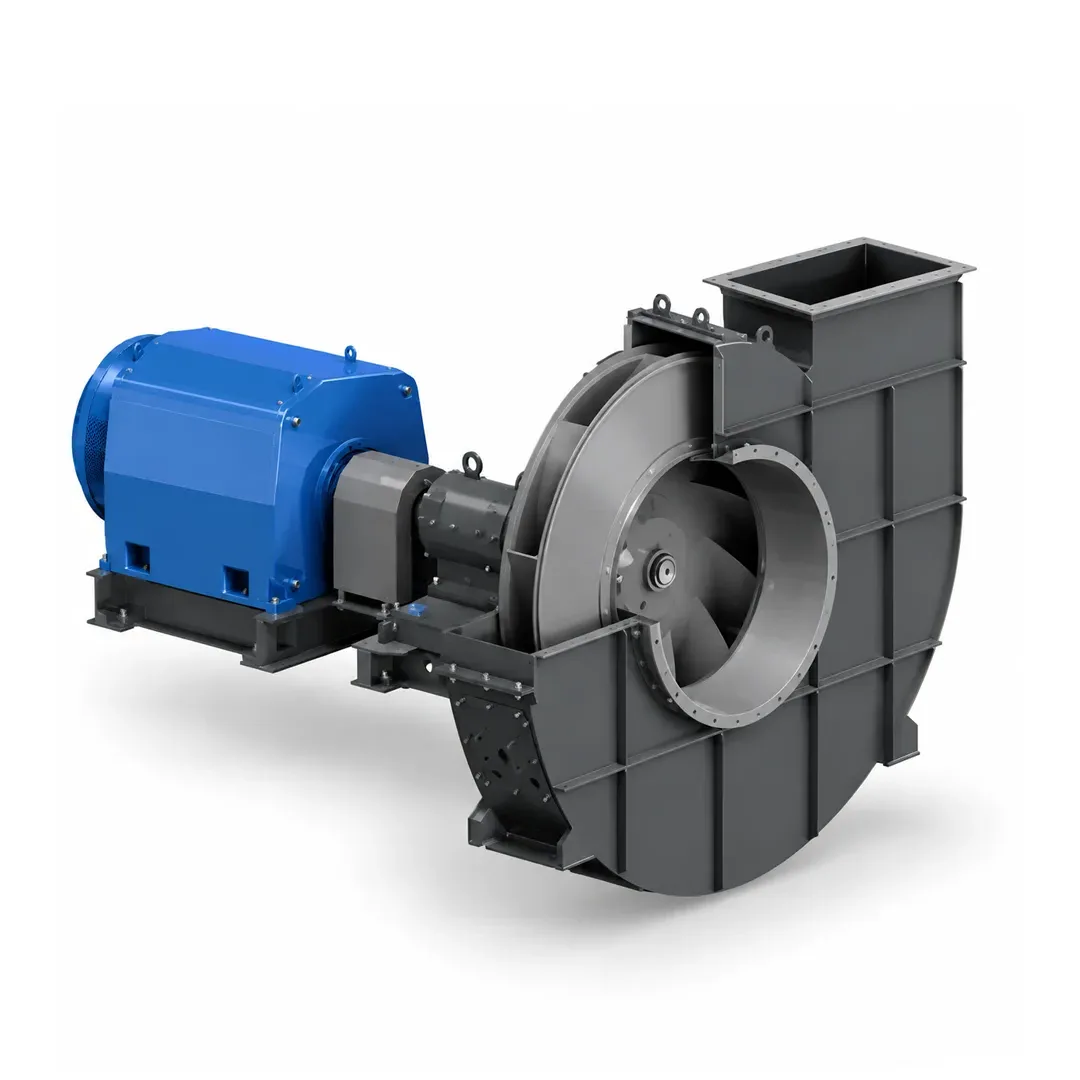

ВВСМ-3-I
Вентилятор ВВСМ-3-I служит для пневматического перемещения угольной пыли в системе пылеприготовления котла на твёрдом топливе. Производительность на всасывании — 60 000 м³/ч, полное давление — 475 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
Дополнительная комплектация
- Электродвигатель
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для вентилятора ВВСМ-3-I:
- Корпус-улитка
- Крыльчатка
- Плитки броневые (броня)
- Язык улитки
- Лопатки наплавленные для крыльчатки
- Ступица крыльчатки
- Диафрагма (полудиафрагмы в сборе)
- Ходовая часть
- Полумуфты
- Стопорное устройство
- Промежуточный вал для ходовой части
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Вентилятор ВВСМ-3-I служит для пневматического перемещения угольной пыли в системе пылеприготовления котла на твёрдом топливе. Модель относится к центробежным мельничным вентиляторам одностороннего всасывания.
Конструкция и исполнение
Предусмотрен прямой привод рабочего колеса. Корпус выполнен спиральным и поворотным. Предусмотрены правое и левое исполнения по направлению вращения.
Рабочее колесо имеет 6 лопаток.
Параметры подбора
Диаметр рабочего колеса — 1800 мм. Максимальная синхронная частота вращения — 1000 об/мин. Предельная температура перемещаемой среды на всасывании — 200 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить вентилятор ВВСМ-3-I можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 4420 кг |
|---|---|
| Габариты | 2474 × 3009 × 2634 мм |
| Диаметр рабочего колеса, м | 1,8 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1000 |
| Типоразмер эл. двигателя | АИР315S6У2 АИР355SМ6У2 |
| Установленная мощность эл. Двигателя, кВт | 110 / 200 |
| Производительность на всасывании, м3/час | 60000 |
| Полное давление, даПа | 475 |
| Температура перемещаемой среды на всасывании, С | 80 |
| КПД max, % | 62,0 |
| Предельная запыленность перемещаемой среды, г/м3 | 500 |
| Предельная температура перемещаемой среды на всасывании, С | 200 |
| Габаритные размеры, мм | 2474 × 3009 × 2634 |
| Масса ТДМ, кг | 4420 (без электродвигателя) |
| Угол разворота корпуса при поставке (монтаже) | 45°-135° через 15° |
