БРС для рукавов с шарнирным хомутом полный обзор с инструкцией на 2026 год
БРС для рукавов с шарнирным хомутом
Быстросъемные соединения (БРС) с шарнирным хомутом стали незаменимым элементом в сборке и разборке временных трубопроводов, используемых в строительстве, шахтах и других промышленных объектах. Эти соединения позволяют быстро и эффективно монтировать и демонтировать резиновые шланги, обеспечивая надежное и герметичное соединение, которое выдерживает высокие давления.
В данной статье мы предлагаем подробный обзор и инструкцию по применению БРС с шарнирным хомутом, что поможет минимизировать затраты времени и трудозатраты при работе с такими трубопроводами. Рассмотрим основные этапы установки и демонтажа, используемые материалы, а также ключевые преимущества таких соединений.
Инструкция по сборке и разборке резинового трубопровода с брс соединением шарнирного типа
Необходимое время: 1 минута
Данная инструкция предназначена для упрощения процесса сборки и разборки резинового трубопровода с использованием быстросъемных соединений (БРС). Следуя приведенным шагам, вы сможете быстро и эффективно выполнить монтаж и демонтаж трубопровода, обеспечивая надежное и герметичное соединение. Инструкция поможет минимизировать затраты времени и сил, обеспечивая при этом безопасность и долговечность системы.
- Установка штуцера в резиновый трубопровод
Установите штуцер, приваренный к фланцу быстросъемного соединения (БРС), в резиновый трубопровод. Второй штуцер установите в присоединяемый трубопровод.
- Закрепление штуцера на рукавах
Закрепите штуцер на рукавах с помощью металлического хомута, стянув рукав в месте штуцера типа «елочка».
- Установка прокладки
Установите прокладку между фланцами БРС.

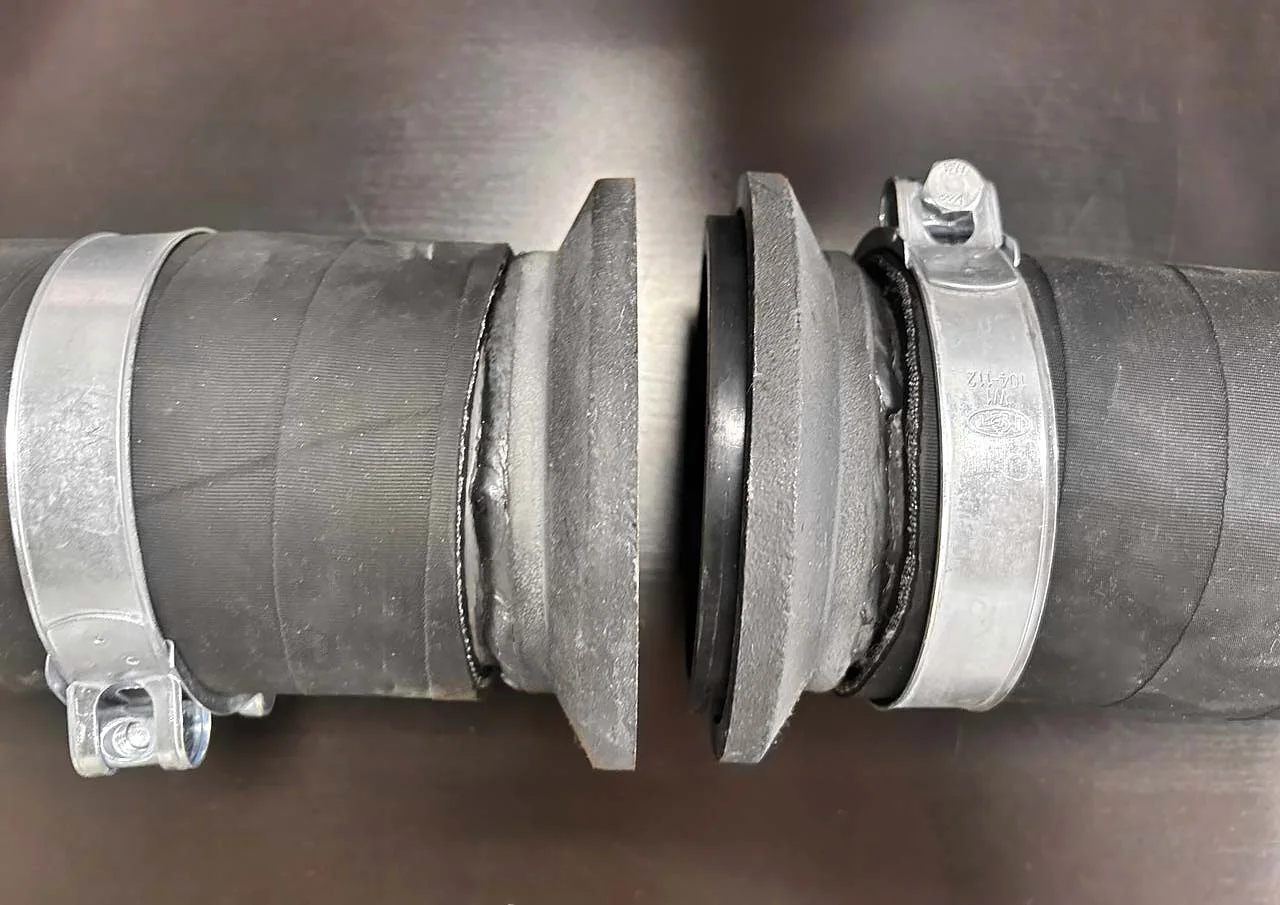

- Соединение фланцев
Соедините фланцы между собой. Прокладка позволяет центрировать трубопроводы. На фланцы БРС наденьте шарнирный хомут.
- Установить хомут
На сомкнутые фланцы наденьте хомут и сожмите его руками.
- Установка клина
Вставьте клин в ушки хомута и забейте его любым подходящим предметом, например, молотком.
- Демонтаж
Для демонтажа выбейте клин, снимите шарнирный хомут с фланцев БРС и разберите трубопровод.
Часто задаваемые вопросы о БРС соединении для рукавов:FAQ
Трубы и рукава с соединением БРС монтируются с помощью шарнирного хомута, который скрепляет бурты, заранее закрепленные в рукавах. Шарнирный хомут стягивается клином либо может соединяться болтом.
Демонтаж происходит в обратном порядке: шарнирный хомут расклинивается либо раскручивается болт в случае болтового соединения. После этого шарнирный хомут разъединяется, и трубопровод демонтируется.
Полная инструкция ниже.
Суть в том, что при использовании шарнирного хомута БРС не требуются никакие специальные инструменты. Максимум, что нужно при клиновом соединении шарнирного хомута, — это молоток или любой тяжёлый предмет, чтобы забить клин в хомут. При болтовом соединении шарнирного хомута требуется только гаечный ключ. Никакие специальные инструменты или навыки для монтажа резиновых рукавов быстроразъёмным соединением не требуются.
Бурты, к которым привариваются ерши, изготавливаются из стали 20. Они производятся либо из проката, либо способом высокоточного литья с последующей механической обработкой.
Сами штуцеры также изготавливаются из стали 20. И бурты, и штуцеры могут быть покрыты антикоррозионным покрытием: либо краской, либо оцинковкой.
Штуцер стальной типа «ёлочка» используется для соединения с буртом быстроразъёмного соединения. Штуцер приваривается к фланцу БРС и затем монтируется в резиновый трубопровод.
Такие трубопроводы используют в местах, где нужно часто и быстро прокладывать трассу, например, для водооткачки в траншеях, шахтах, рудниках или для подачи бетонной смеси в строительстве. Это трубы, которые часто нужно разбирать и собирать.
Чтобы монтаж и демонтаж производились быстро и экономилось время, используются быстроразъёмные соединения.
В нашу номенклатуру входят быстроразъёмные соединения диаметром от 50 до 300 мм. По спецзаказу можно изготовить соединения диаметром до 400 мм. Соответственно, резиновые рукава можно использовать в диапазоне этих диаметров.
Идея быстроразъёмных соединений заключается в том, чтобы соединять множество отрезков резиновых труб . Иначе в них не было бы смысла.
Когда нужно проложить много трубопроводов в разных направлениях для подачи воды, откачки воды, подачи какой-то смеси, откачки шлаков, требуется разбирать не одну трубу, а много направлений трубопроводов. Именно поэтому важно, чтобы это можно было делать быстро и эффективно.
Основное преимущество — это скорость монтажа и демонтажа. Преимущество заключается в том, что увеличение скорости сборки и разборки трубопровода сокращает временные и трудовые затраты.
Таким образом, экономится не только время, но и деньги на проекте за счёт ускорения процесса.
Быстроразъемные соединения с шарнирным хомутом изготавливаются на давление от 0 до 6,3 мегапаскаля, то есть от низкого до высокого давления. Соответственно, они применяются для соединения как резиновых рукавов, так и высоконапорных, а также для соединения армированных рукавов под высокое давление.
В комплект быстроразъемного соединения для рукавов и шлангов входят два фланца с приваренными штуцерами-ёлочками, резиновая уплотнительная прокладка, шарнирный хомут и клин или болт для болтового соединения хомута.
Штуцер-ёлочка соединяется с фланцем быстроразъемного соединения (БРС) с помощью сварки.
Для обеспечения герметичности между фланцами быстроразъемного соединения устанавливается резиновая прокладка с квадратным сечением. Фланцы БРС представляют собой соединение типа «мама-мама». Прокладка создаёт самоуплотняющееся соединение: под воздействием внутреннего давления резинка уплотняется, что увеличивает герметичность. То есть, чем больше давление, тем сильнее происходит уплотнение.
