Как соединить ПНД трубу с металлической

1.Накидываем стальной фланец на трубу ПНД и привариваем полиэтиленовую втулку.
2.К металлической трубе привариваем стальной фланец
Устанавливаем прокладку между фланцами
3.Стягиваем стальные фланца между собой болтами или шпильками
4. Таким же способом соединяем ПНД трубу с металлическим краном или задвижкой.
Таблица крепежа фланцевых соединений

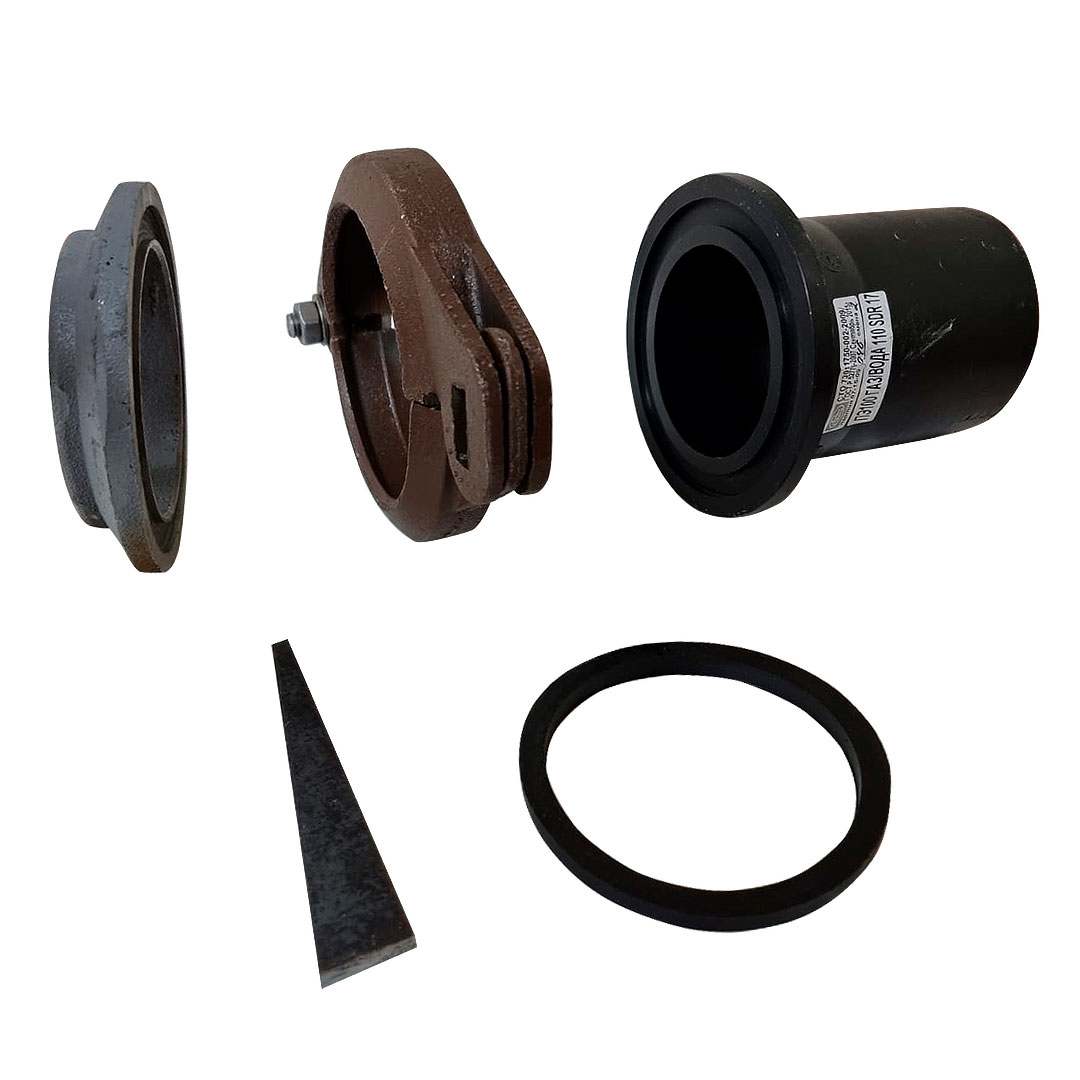

1. К стальной трубе привариваем стальной фланец (бурт) из комплекта БРС.
2.К пластиковой трубе привариваем ПНД бурт с размерами под БРС. Входит в комплект или изготавливается отдельно.
3.Устанавливаем уплотнение между стальным и пластиковым буртом.
4.Соединяем и стягиваем бурты с помощью шарнирного хомута. На диаметрах свыше 100 мм рекомендуем использовать болтовой хомут.
В итоге получается быстроразъемное соединение полиэтилен сталь БСПС – переходник с пнд трубы на металлическую.
Подробная инструкция →
Посмотреть видео →

1. Устанавливаем фланцевый адаптер специальный для ПЭ труб устойчивый к смещениям.
2. Устанавливаем фланцевый адаптер на металлическую трубу
3. Соединяем фланцы между собой с помощью болтов и прокладки.

1.Стальной конец НСПС сваривается со стальной трубой.
2.ПЭ конец сваривается с полиэтиленовой трубой.

1. Фланцевый адаптер ставим на металлическую трубу
2. Компрессионный фланец на полиэтиленовую трубу
3. Стягиваем фланцы между собой с помощью болтов или шпилек установив между ними резиновую прокладку.

1. Муфта Refuse-to-Fuse™ соединяет ПЭВП со стальной трубой имеющей паз
2. Полиэтиленовая труба должна быть гладкая.
3. Доступные диаметры от 50 до 350 мм (2-14″)
4. Полухомуты накидываются в паз стальной трубы и при стягивании болтов захватывает конец ПНД трубы.
5. Между концами труб устанавливается самоуплотняющаяся прокладка

Когда металлическая труба гладкая (без резьбы) и нет возможности сварки можно использовать безсварной способуниверсальную муфту соответствующего диаметра.

1. Зачистить концы труб;
2. Замерить расстояние до середины муфты;
3. Отметить риски на концах труб;
4. Ослабить гайки и завести муфты на концы трубы;
5. Равномерно затянуть болты.
Посмотрите полный обзор

К данному способу относятся пластиковые комбинированные фитинги с металлической резьбой, американки, переходные муфты ПНД-резьба, обжимная латунная муфта, а так же еще одно не разъемное соединение электросварной переход “ПЭ-латунь”

Обжимная муфта GEBO применяется, когда нужно быстро соединить стальную трубу с ПНД без сварки и без привлечения сварщиков/оборудования. Это удобно для ремонта, временных включений, работ в стеснённых условиях и на действующих сетях, где важно минимизировать время монтажа и простои.

Как по шагам соединяет ПНД и сталь (кратко):
1. Подготовьте концы труб: ровный рез, очистка от грязи/ржавчины, при необходимости снятие фаски.
2. Разберите муфту и наденьте элементы на трубу (гайка → обжимное кольцо → шайба → уплотнитель — в зависимости от конструкции).
3. Вставьте стальную трубу в муфту до упора, затяните гайку ключом — муфта обжимает металл и герметизирует соединение.
4. Со стороны ПНД используйте второй узел/муфту под ПНД (или аналогичный обжимной фитинг под полиэтилен) и также затяните — получается связка «ПНД ↔ обжим ↔ резьба/переход ↔ GEBO ↔ сталь».
5. Проверьте соосность, подтяжку, затем выполните контроль на герметичность (опрессовка/пробный пуск).
