Неисправности ТДМ: симптомы, причины, поврежденные узлы и нужные запчасти

Через дымососы и вентиляторы проходит поток горячих дымовых газов с золой, угольной пылью и абразивными частицами. Одновременно оборудование испытывает вибрационные, температурные и аэродинамические нагрузки. Даже небольшие отклонения в работе постепенно приводят к ускоренному износу рабочих колес, подшипников, валов, корпусов и соединительных узлов.

Большинство серьезных аварий ТДМ начинается не с внезапного разрушения, а с ранних признаков: повышения вибрации, нагрева подшипников, изменения шума, появления люфтов, падения производительности или нарушения тяги. Если эти симптомы игнорируются, возрастает риск разбалансировки ротора, деформации вала, разрушения муфты и повреждения рабочего колеса.

В этой статье рассмотрены основные причины неисправностей дымососов и вентиляторов, типовые дефекты тягодутьевых машин, признаки повреждений, причины вибрации и снижения производительности, а также методы диагностики и профилактики.

Основные причины повреждений тягодутьевых машин

Причины повреждений тягодутьевых машин обычно имеют комплексный характер. На практике одна неисправность постепенно вызывает другую. Например, неравномерный износ лопаток вызывает разбалансировку рабочего колеса, разбалансировка приводит к вибрации, а повышенная вибрация ускоряет износ подшипников, муфты и опорных конструкций.

К механическим причинам относятся нарушение балансировки ротора, износ соединительной муфты, ослабление фундаментных и анкерных болтов, неправильная центровка валов, а также деформация вала из-за перегрева дымовыми газами. Особенно часто проблемы возникают после длительной эксплуатации оборудования в запыленной среде или после ремонта с нарушением центровки.

Электрические причины обычно связаны с неравномерностью воздушного зазора между ротором и статором электродвигателя. Это вызывает дополнительную нагрузку на привод, перегрев и нестабильную работу агрегата.

Аэродинамические причины неисправностей возникают при нарушении движения потока в газовоздушном тракте. Причиной могут быть загрязнение воздухоподогревателей золой, неправильная регулировка направляющих аппаратов и заслонок, а также повышенное сопротивление тракта.

Одним из наиболее опасных факторов остается абразивный износ. Во всасывающих карманах и улитках дымососов быстрее всего изнашиваются обечайки, входные воронки и участки возле направляющих аппаратов. При увеличении концентрации золы и скорости потока износ резко ускоряется.

Дополнительную проблему создает перегрев дымовых газов. При повышенной температуре ухудшаются условия работы подшипников, снижается ресурс смазки, появляется температурная деформация ротора и вала. Это приводит к увеличению биений и росту вибрации.

Причины вибрации дымососов и вентиляторов

Повышенная вибрация — одна из наиболее распространенных проблем при эксплуатации тягодутьевых машин. В большинстве случаев вибрация появляется постепенно и сначала проявляется только на определенных режимах работы. Однако даже небольшое превышение вибрации со временем приводит к разрушению подшипников, ослаблению болтовых соединений, повреждению муфты и деформации рабочего колеса.

Наиболее распространенной причиной вибрации является неудовлетворительная балансировка ротора. После ремонта или длительной эксплуатации рабочее колесо может терять первоначальную геометрию из-за износа лопаток, налипания золы или повреждения дисков. В результате появляется неравномерное распределение массы, вызывающее вибрационные нагрузки.

Еще одной распространенной причиной становится неправильная центровка валов дымососа и электродвигателя. Даже небольшая расцентровка вызывает дополнительную нагрузку на муфту и подшипники. Со временем проблема усиливается из-за износа опорных конструкций и ослабления креплений.

Вибрация может резко возрастать при резонансе, когда собственные колебания машины совпадают с колебаниями опорной конструкции. Особенно часто это происходит при недостаточной жесткости фундамента или ослаблении фундаментных болтов.

Дополнительную опасность представляет деформация ротора из-за перегрева. При повышенной температуре дымовых газов вал может получать тепловой прогиб, а рабочее колесо — терять правильную форму. В таких условиях балансировка уже не устраняет проблему полностью.

При эксплуатации дымососов и вентиляторов контроль вибрации должен проводиться регулярно. Во время обходов проверяют отсутствие постороннего шума, состояние креплений, работу муфты и температуру подшипников. Если вибрация начинает увеличиваться, необходимо проводить диагностику ротора, проверку центровки и балансировку.

[ВНУТРЕННЯЯ ССЫЛКА: рабочие колеса]

[ВНУТРЕННЯЯ ССЫЛКА: муфты]

Причины повреждения и перегрева подшипников

Подшипниковые узлы дымососов и вентиляторов работают под постоянной нагрузкой и чувствительны к качеству смазки, вибрации и температурному режиму. В тягодутьевых машинах применяются подшипники качения и скольжения, а основной причиной их повреждений обычно становятся неудовлетворительные условия эксплуатации.

Наиболее распространенная проблема — перегрев подшипников. Его причиной может быть недостаток смазки, загрязнение масла, неправильный подбор смазочного материала, слишком малые радиальные зазоры или нарушение охлаждения. Дополнительную нагрузку создают вибрация и разбалансировка рабочего колеса.

При повышенной температуре ухудшается состояние тел качения и дорожек подшипника. Появляются выкрашивания, трещины, разрушение сепараторов и повышенный люфт. В тяжелых случаях возможен проворот внутреннего кольца на валу.

Часто причиной быстрого износа становится неправильная посадка подшипника на вал или в корпус. Если рабочий радиальный зазор слишком мал, температурное расширение вызывает перегрузку тел качения и ускоренное разрушение узла.

[МЕСТО ДЛЯ ИЗОБРАЖЕНИЯ]

Что показать: дефекты подшипников качения после эксплуатации.

Что выделить: выкрашивание дорожек, разрушение сепаратора, перегрев.

Что подписать: типовые повреждения подшипников ТДМ.

[ВНУТРЕННЯЯ ССЫЛКА: подшипниковые узлы]

При разборке подшипниковых опор контролируют состояние посадочных поверхностей, качество установки подшипников, осевые и радиальные зазоры, состояние сепараторов и легкость вращения. При наличии трещин, сколов, выкрашивания дорожек или следов перегрева подшипники подлежат замене.

[ВНУТРЕННЯЯ ССЫЛКА: ходовые части]

[ВНУТРЕННЯЯ ССЫЛКА: валы]

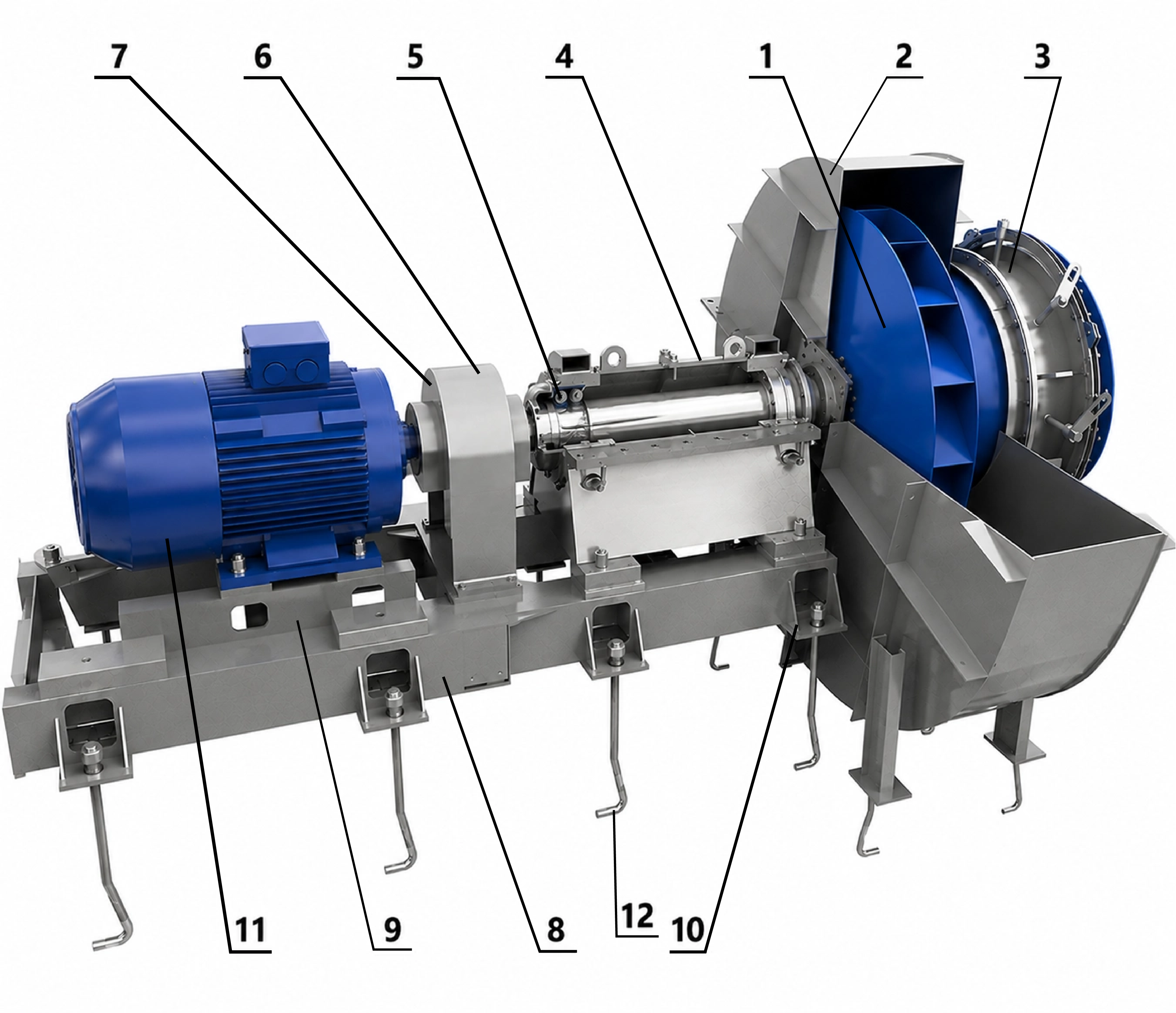

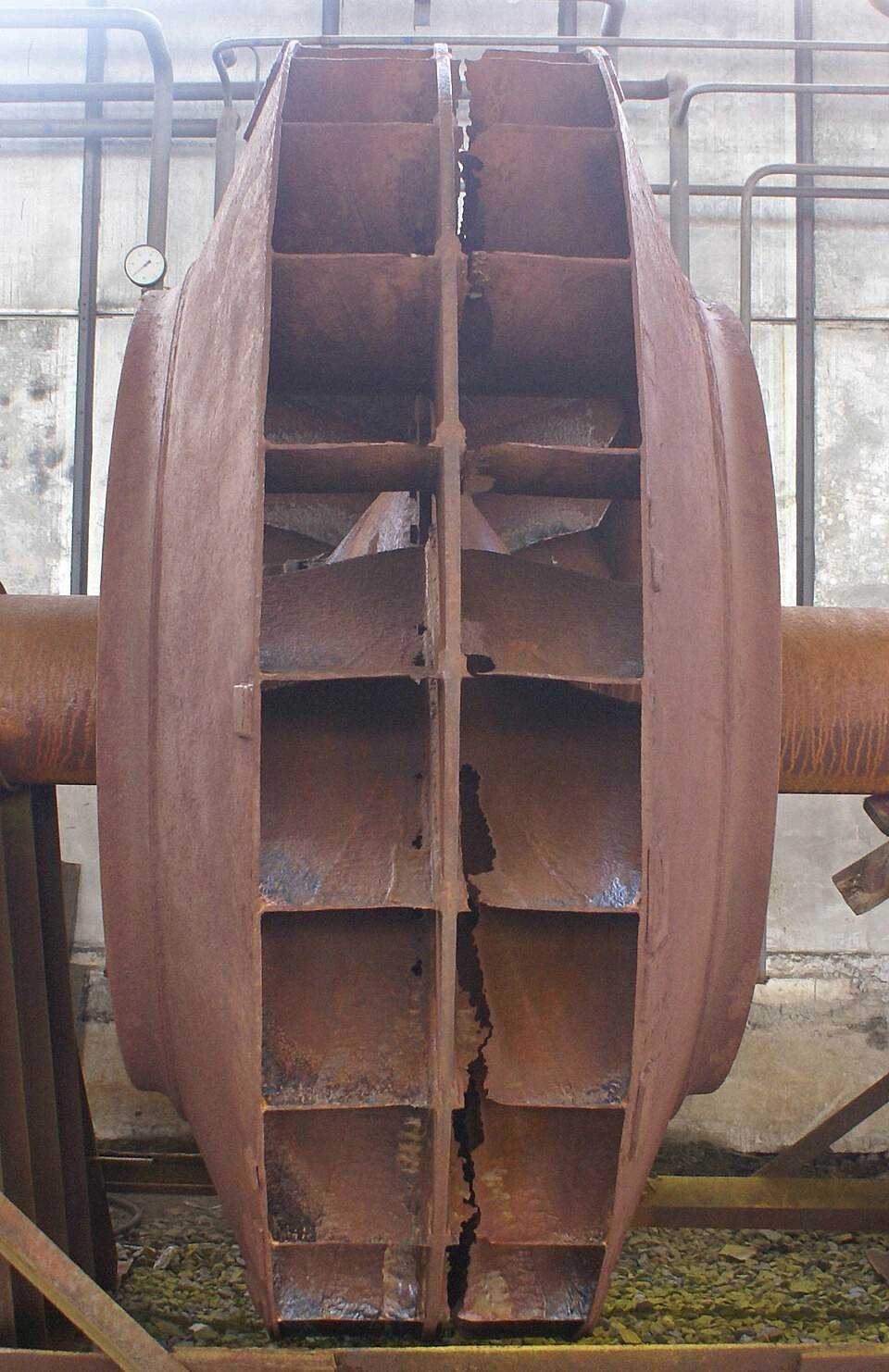

Причины износа рабочих колес и кожухов дымососов

Дополнительное разрушение вызывает коррозионный износ при работе на сернистом мазуте. В таких условиях ухудшается прочность лопаток и возрастает риск появления трещин.

Износ рабочих колес опасен не только снижением ресурса оборудования. Потеря геометрии вызывает разбалансировку ротора, рост вибрации и увеличение нагрузки на подшипники.

Для восстановления изношенных зон применяется наплавка твердыми сплавами. Однако при ремонте важно сохранять первоначальную геометрию рабочего колеса. Неправильная наплавка или установка накладок может ухудшить аэродинамические характеристики дымососа и вызвать дополнительную вибрацию.

Снижение интенсивности износа достигается уменьшением концентрации золы в потоке, устранением подсосов воздуха и ограничением частоты вращения ротора.

Причины снижения производительности тягодутьевых машин

Снижение производительности дымососа или вентилятора обычно связано либо с ухудшением состояния рабочего колеса, либо с увеличением сопротивления газовоздушного тракта. На практике эти проблемы часто возникают одновременно.

Одной из причин становится отклонение углов установки лопаток от проектного положения. Производительность ухудшается также при деформации лопаток, неправильной наплавке, чрезмерном износе корпуса и уменьшении проходных сечений.

Серьезное влияние оказывают неплотности газового тракта и подсосы воздуха через лючки, лазы, направляющие аппараты и места прохода валов. При этом возрастает объем дымовых газов и увеличивается сопротивление тракта.

Дополнительное сопротивление создают загрязнение воздухоподогревателей, очаговые остатки, нарушение расположения поверхностей нагрева и неполное открытие заслонок.

Падение производительности может быть связано и с увеличением зазоров между входным патрубком и рабочим колесом. При больших перетоках ухудшается характеристика дымососа и падает эффективность работы.

[МЕСТО ДЛЯ ИЗОБРАЖЕНИЯ]

Что показать: схема движения потоков в дымососе.

Что выделить: зоны подсоса воздуха и потери давления.

Что подписать: причины снижения производительности.

[ВНУТРЕННЯЯ ССЫЛКА: направляющие аппараты]

[ВНУТРЕННЯЯ ССЫЛКА: корпуса]

При эксплуатации двух дымососов на одном котле необходимо контролировать равномерность нагрузки. Неравномерная работа вызывает нарушение режима тяги и повышенную нагрузку на оборудование.

Эксплуатация и профилактика неисправностей ТДМ

Надежность работы тягодутьевых машин напрямую зависит от качества монтажа, центровки, балансировки и регулярного технического обслуживания. Во время эксплуатации необходимо контролировать температуру подшипников, состояние смазки, работу муфты, отсутствие вибрации и герметичность газовоздушного тракта.

При обслуживании подшипников важно не допускать загрязнения масла и переполнения корпусов смазкой. Нарушение уровня масла приводит к перегреву и ухудшению условий работы подшипников.

Во время осмотров проверяют состояние фундаментных болтов, креплений корпусов, направляющих аппаратов, заслонок и соединительных элементов. После капитального ремонта дымососы и вентиляторы должны проходить проверку балансировки и опробование на рабочих режимах.

Особое внимание уделяют вибрации подшипниковых узлов. Повышенная вибрация обычно становится первым признаком развивающейся неисправности.

[ВНУТРЕННЯЯ ССЫЛКА: ЗИП для ТЭЦ]

Заключение

Большинство неисправностей тягодутьевых машин развивается постепенно. Рост вибрации, перегрев подшипников, износ лопаток, подсосы воздуха и снижение производительности редко возникают изолированно. Обычно одна проблема постепенно вызывает другую, увеличивая нагрузку на ротор, подшипниковые узлы и газовоздушный тракт.

Своевременная диагностика дымососов и вентиляторов позволяет обнаружить дефекты на ранней стадии и избежать тяжелых повреждений рабочего колеса, вала, муфты и корпуса. Регулярный контроль вибрации, температуры, состояния подшипников и аэродинамических характеристик оборудования существенно снижает риск аварийных остановок.

При ремонте и техническом обслуживании ТДМ важно использовать исправные и правильно подобранные запасные части: рабочие колеса, ходовые части, подшипниковые узлы, муфты, валы, направляющие аппараты и элементы корпуса. От качества этих узлов напрямую зависит ресурс и стабильность работы оборудования.
