Рабочее колесо является одним из наиболее нагруженных элементов тягодутьевых машин. Именно оно воспринимает воздействие высокоскоростного потока дымовых газов, абразивных частиц и температурных нагрузок. Износ колеса напрямую влияет на вибрацию агрегата, состояние подшипников, валов, муфт и других элементов ходовой части.

Ошибки при ремонте рабочих колес часто становятся причиной повторных аварий, появления повышенной вибрации и ускоренного разрушения оборудования. Поэтому при восстановлении дымососов и вентиляторов особое значение имеют контроль геометрии, проверка биений и правильная балансировка ротора.

Причины износа рабочих колес дымососов и вентиляторов

Основной причиной разрушения рабочих колес является воздействие золы и твердых частиц, содержащихся в дымовых газах. При высоких скоростях потока абразив интенсивно изнашивает лопатки, диски и защитные покрытия.

Особенно быстро износ развивается на пылеугольных котлах, где концентрация золы в газовом потоке значительно выше.

1. Абразивный износ

• воздействие золы;
• истирание кромок;

2. Высокая температура

• температурные деформации;
• усталость металла

3. Коррозионный износ

• сернистые соединения;
• конденсат;

4. Дисбаланс и вибрация

• повышенные нагрузки;
• разрушение сварных швов

Коррозионный износ при сжигании сернистого мазута

При работе на сернистом мазуте к абразивному воздействию добавляется коррозия металла. Совместное действие коррозионных процессов и механического износа приводит к ускоренному разрушению поверхности лопаток и дисков рабочего колеса.

Влияние золоуловителей на ресурс рабочего колеса

Эффективность работы золоуловителей напрямую влияет на срок службы дымососов. Недостаточная очистка дымовых газов вызывает:

• ускоренный износ лопаток;
• нарушение балансировки ротора;
• рост вибрации;
• увеличение нагрузки на подшипники.

Какие зоны рабочего колеса изнашиваются сильнее всего

Основной диск

Основной диск рабочего колеса постоянно подвергается воздействию абразивного потока дымовых газов. Наиболее интенсивный износ возникает в местах примыкания лопаток и по наружной части диска, где скорость движения частиц максимальна. Постепенное истончение металла приводит к снижению жесткости конструкции и появлению деформаций.

При длительной эксплуатации на поверхности диска могут образовываться раковины, задиры и трещины. Особенно опасен неравномерный износ, вызывающий разбалансировку ротора и рост вибрации дымососа.

Лопатки

Лопатки являются наиболее уязвимыми элементами рабочего колеса. Они первыми воспринимают ударное воздействие золы и твердых частиц, содержащихся в дымовых газах. Наибольший износ обычно наблюдается по входной кромке, наружному радиусу и торцевым участкам лопаток.

При сильном абразивном воздействии толщина металла быстро уменьшается, нарушается профиль лопатки и ухудшаются аэродинамические характеристики машины. Это приводит к снижению производительности дымососа или вентилятора и увеличению энергопотребления.

Места приварки лопаток

Зоны сварного соединения лопаток с дисками относятся к наиболее напряженным участкам рабочего колеса. Здесь одновременно действуют вибрационные нагрузки, температурные деформации и абразивный износ.

Разрушение сварных швов часто начинается с появления микротрещин и локального истончения металла. При дальнейшем развитии дефектов возможно ослабление крепления лопаток, что представляет серьезную опасность для всего ротора.

Зоны изгиба лопаток

В местах изгиба лопаток поток дымовых газов изменяет направление движения, из-за чего абразивные частицы интенсивно воздействуют на металл. В этих участках возникают повышенные механические напряжения, способствующие образованию трещин и деформаций.

Особенно быстро изнашиваются зоны изгиба у колес с лопатками, загнутыми вперед. При значительном износе нарушается форма лопатки, ухудшается распределение потока и возрастает вероятность разбалансировки рабочего колеса.

Кожухи дымососов

Помимо рабочего колеса, сильному износу подвергаются внутренние поверхности кожухов дымососов. Наиболее интенсивное разрушение наблюдается в местах изменения направления потока и в зоне выхода газов из рабочего колеса.

Износ кожуха приводит к увеличению зазоров, появлению неплотностей и снижению эффективности работы тягодутьевой машины. При значительном истончении металла возможно образование сквозных повреждений и необходимость замены отдельных участков корпуса.

Как форма лопаток влияет на износ рабочего колеса

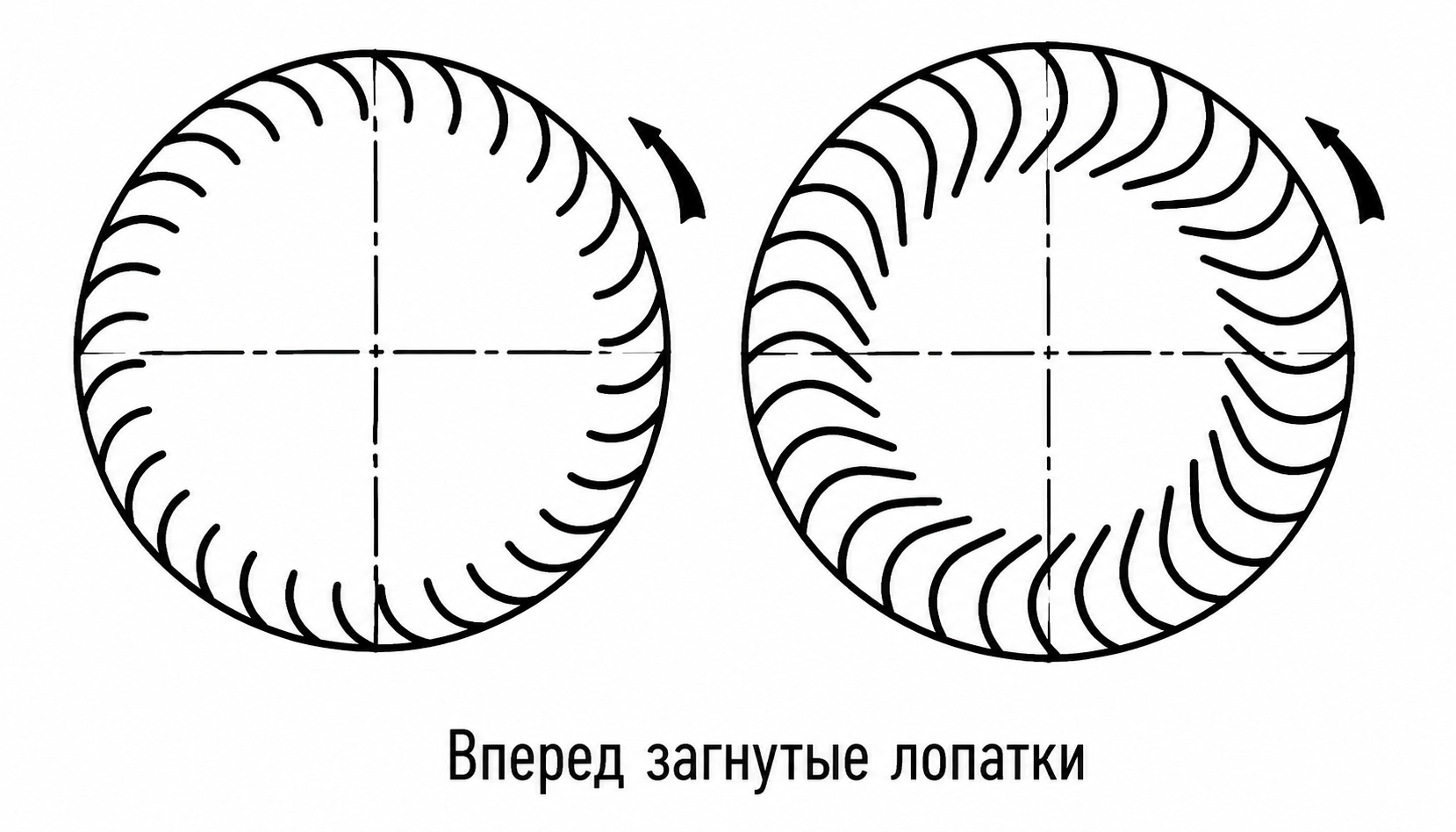

Колеса с лопатками загнутыми вперед

Рабочие колеса с лопатками, загнутыми вперед, отличаются повышенным абразивным износом. Такая форма создает более резкое изменение направления движения дымовых газов, из-за чего твердые частицы интенсивнее ударяют по поверхности металла. Особенно быстро разрушаются входные кромки, наружные участки лопаток и зоны изгиба.

Дополнительной причиной ускоренного износа является высокая скорость потока в межлопаточных каналах. Абразивные частицы движутся по сложной траектории и многократно контактируют с поверхностью лопаток, вызывая быстрое истончение металла. При длительной эксплуатации это приводит к нарушению профиля лопаток, снижению производительности и появлению разбалансировки ротора.

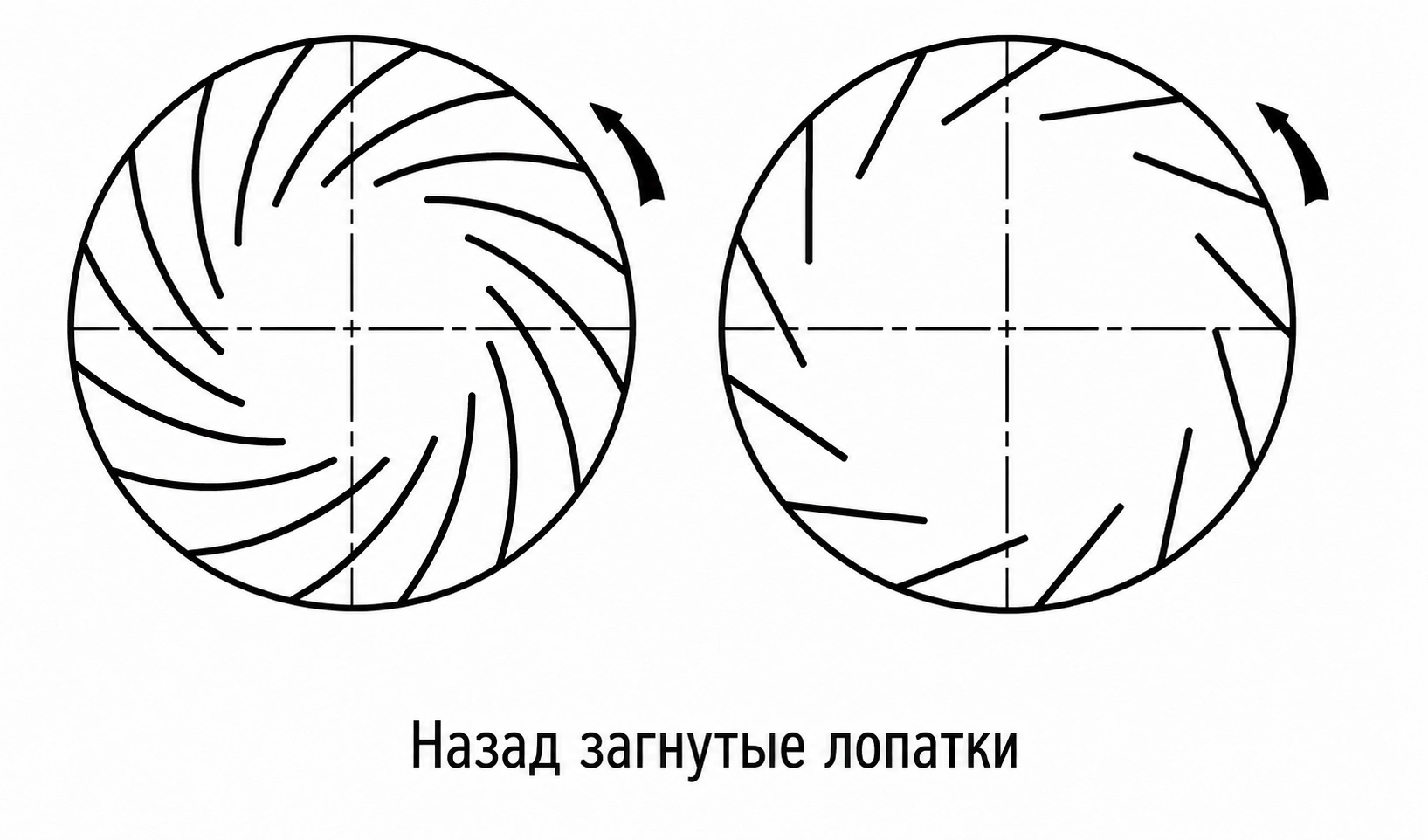

Колеса с лопатками загнутыми назад

Колеса с лопатками, загнутыми назад, обладают более высокой износостойкостью. Поток дымовых газов проходит через рабочее колесо более плавно, а воздействие абразивных частиц на поверхность металла оказывается менее интенсивным.

За счет более благоприятной аэродинамики уменьшается количество ударов твердых частиц по лопаткам и снижается скорость локального износа. Такие колеса лучше сохраняют геометрию при длительной эксплуатации, реже подвергаются деформациям и обеспечивают более стабильную работу дымососа или вентилятора.

Как износ рабочего колеса влияет на работу ТДМ

Разбалансировка ротора

Износ рабочих лопаток и дисков редко происходит равномерно. Даже небольшая разница в массе отдельных участков рабочего колеса вызывает смещение центра тяжести ротора. В результате появляется дисбаланс, который особенно заметен при высоких оборотах дымососа или вентилятора.

Разбалансировка приводит к возникновению дополнительных динамических нагрузок на вал, подшипники и опорные конструкции. Чем сильнее износ, тем выше вероятность появления опасных вибраций и ускоренного разрушения элементов тягодутьевой машины.

Рост вибрации

Нарушение балансировки рабочего колеса неизбежно вызывает увеличение вибрации агрегата. Дополнительными причинами могут быть деформация лопаток, неравномерный износ дисков и появление трещин в сварных соединениях.

Повышенная вибрация ухудшает условия работы всего оборудования, вызывает ослабление креплений и ускоряет усталостное разрушение металла. При длительной эксплуатации в таком режиме возможно повреждение валов, корпусов подшипников и фундаментных конструкций.

Увеличение нагрузки на подшипники

При разбалансировке ротора резко возрастают радиальные и осевые нагрузки на подшипниковые узлы. Подшипники начинают работать с перегрузкой, увеличивается температура нагрева и ускоряется износ дорожек качения.

Постоянная вибрация ухудшает условия смазки и может привести к разрушению сепараторов, появлению люфтов и заклиниванию подшипников. В тяжелых случаях повреждение подшипников становится причиной аварийной остановки дымососа или вентилятора.

Ослабление крепежа и муфт

Повышенные вибрационные нагрузки постепенно ослабляют резьбовые соединения, крепления корпусов и элементы муфт. Особенно опасно это для быстроходных тягодутьевых машин, где даже небольшое ослабление крепежа может вызвать серьезные повреждения оборудования.

Износ рабочего колеса также способствует возникновению ударных нагрузок в соединительных муфтах. Это приводит к ускоренному износу пальцев, втулок и упругих элементов, а в дальнейшем — к нарушению соосности привода и ротора.

Потеря тяги и неплотности

Изношенные лопатки теряют первоначальную форму, из-за чего ухудшаются аэродинамические характеристики рабочего колеса. Производительность дымососа снижается, уменьшается создаваемое разрежение и нарушается стабильность тяги в котельной установке.

Дополнительной проблемой становятся увеличенные зазоры между рабочим колесом и кожухом. Через неплотности происходит подсос воздуха, ухудшается работа газового тракта и возрастает нагрузка на оборудование. В результате снижается общий КПД тягодутьевой машины и увеличиваются эксплуатационные затраты.

Как уменьшить износ рабочего колеса при эксплуатации

Снижение избытка воздуха в топке

Повышенный избыток воздуха увеличивает объем дымовых газов и скорость их движения через дымосос. Это приводит к усиленному воздействию абразивных частиц на лопатки и диски рабочего колеса.

Оптимизация режима горения позволяет снизить скорость потока, уменьшить абразивный износ и повысить ресурс оборудования.

Устранение присосов воздуха

Присосы воздуха через неплотности газоходов и котельного оборудования увеличивают объем транспортируемых газов и вызывают рост нагрузки на дымосос.

Дополнительный поток воздуха повышает скорость движения золы и усиливает износ рабочих колес. Своевременное устранение неплотностей помогает снизить нагрузку на ТДМ и уменьшить вибрацию оборудования.

Снижение механического недожога топлива

При плохом сгорании топлива в дымовых газах возрастает содержание твердых частиц и несгоревшего материала. Это значительно увеличивает абразивное воздействие на рабочее колесо.

Контроль качества горения и правильная настройка топочного режима позволяют уменьшить количество абразива в потоке и продлить срок службы лопаток.

Контроль частоты вращения ротора

Повышенная частота вращения резко увеличивает скорость движения газового потока и интенсивность износа рабочих поверхностей.

Работа дымососа на режимах, превышающих расчетные параметры, приводит к ускоренному разрушению лопаток, росту вибрации и увеличению нагрузки на подшипники. Поэтому необходимо строго контролировать обороты ротора и соблюдать проектные режимы эксплуатации.

Влияние скорости потока на ресурс колеса

Скорость дымовых газов оказывает решающее влияние на интенсивность абразивного износа. Даже небольшое увеличение скорости потока существенно повышает энергию удара твердых частиц по поверхности металла.

При высоких скоростях быстрее разрушаются входные кромки лопаток, зоны изгиба и наружные участки дисков. Снижение скорости потока позволяет значительно увеличить ресурс рабочего колеса и уменьшить частоту ремонтов.

Диагностика рабочего колеса перед ремонтом

Перед началом ремонта рабочее колесо дымососа или вентилятора обязательно подвергают тщательной диагностике. Основная задача проверки — определить степень износа, выявить скрытые дефекты и оценить возможность дальнейшего восстановления деталей. Качественная диагностика позволяет избежать повторной разбалансировки, появления вибрации и аварий после ремонта.

Проверка радиального и осевого биения

Одним из важнейших этапов диагностики является контроль радиального и осевого биения рабочего колеса. Проверку выполняют с помощью индикаторов часового типа при медленном проворачивании ротора.

Радиальное биение показывает отклонение наружной поверхности колеса относительно оси вращения, а осевое — отклонение дисков в продольном направлении. Повышенные значения биений свидетельствуют о деформации дисков, нарушении геометрии ступицы или последствиях неравномерного износа.

Допустимые значения биений зависят от типа и размеров тягодутьевой машины, однако даже небольшие отклонения могут вызывать заметную вибрацию при высоких оборотах. Поэтому контроль выполняют как до ремонта, так и после восстановления рабочего колеса.

После завершения сварочных работ, наплавки или замены лопаток проверку повторяют. Это позволяет убедиться в отсутствии коробления дисков и нарушений соосности, способных привести к разбалансировке ротора.

Осмотр лопаток и дисков

При визуальном и инструментальном осмотре особое внимание уделяют состоянию лопаток и основных дисков рабочего колеса. Проверяют наличие:

• трещин;
• деформаций;
• истончения металла;
• повреждений сварных соединений.

Трещины чаще всего возникают в местах приварки лопаток, в зонах изгиба и на участках с максимальными вибрационными нагрузками. Даже небольшие дефекты могут быстро развиваться при дальнейшей эксплуатации и привести к разрушению рабочего колеса.

Деформации лопаток нарушают аэродинамику потока и вызывают неравномерное распределение нагрузок. При сильном изгибе или перекосе лопатки обычно подлежат замене.

Также контролируют толщину металла дисков и лопаток. Значительное истончение снижает прочность конструкции и повышает вероятность появления трещин. Особенно опасен локальный износ в местах крепления лопаток.

Сварные швы проверяют на наличие подрезов, раковин, непроваров и следов усталостного разрушения. При необходимости применяют методы неразрушающего контроля — капиллярную или ультразвуковую дефектоскопию.

Проверка противоизносной наплавки

Если рабочее колесо ранее подвергалось наплавке твердыми сплавами, обязательно оценивают состояние защитного слоя. Проверяют остаточную толщину наплавки и степень ее равномерности по поверхности лопаток и дисков.

При сильном износе защитный слой теряет эффективность, а оголенный металл начинает быстро разрушаться под действием абразива. Особое внимание уделяют входным кромкам лопаток и зонам максимального воздействия дымовых газов.

Дополнительно контролируют наличие отслаивания наплавки. Отрыв отдельных участков защитного покрытия не только ускоряет износ, но и может вызвать нарушение балансировки рабочего колеса. При обнаружении трещин, сколов или отслаивания поврежденные участки полностью удаляют перед повторной наплавкой.

Контроль заклепок, ступицы и тяг

На завершающем этапе диагностики проверяют состояние заклепочных соединений, ступицы и стяжных тяг рабочего колеса.

Ослабленные или поврежденные заклепки могут вызывать смещение элементов конструкции и появление вибрации. При наличии люфтов или следов износа крепеж заменяют.

Ступицу проверяют на наличие трещин, износа посадочных поверхностей и нарушения концентричности. Особое внимание уделяют состоянию шпоночных пазов и мест посадки на вал.

Стяжные тяги контролируют на отсутствие деформаций, трещин и ослабления резьбовых соединений. Нарушение натяжения тяг может привести к перекосу дисков и изменению геометрии рабочего колеса.

Наплавка и восстановление лопаток

Наплавка применяется при локальном абразивном износе лопаток и дисков, когда толщина металла еще позволяет восстановить рабочее колесо без полной замены элементов. Такой способ ремонта используют при истончении кромок, появлении выработки на поверхности лопаток и износе зон повышенного воздействия золы.

Восстановительная наплавка позволяет продлить срок службы рабочего колеса, снизить затраты на ремонт и сохранить исходную геометрию крыльчатки. Однако при наличии глубоких трещин, сильной деформации или разрушения сварных соединений наплавка уже не обеспечивает надежности конструкции.

Для уменьшения деформации дисков наплавку выполняют не подряд, а через несколько лопаток. Такой порядок позволяет снизить локальный перегрев металла и уменьшить внутренние напряжения.

Дополнительно применяют равномерное распределение нагрева по окружности рабочего колеса. При необходимости используют промежуточное охлаждение и контроль биений после завершения отдельных этапов ремонта.

В наиболее изнашиваемых местах на лопатки и диски приваривают защитные накладки из износостойкой стали. Они принимают на себя основное воздействие абразивного потока и позволяют снизить скорость разрушения основного металла.

Накладки устанавливают на входные кромки, наружные радиусы и зоны изгиба лопаток. После приварки обязательно проверяют качество сварных швов и отсутствие деформаций.

Наплавка твердым сплавом

Для повышения износостойкости лопаток применяют наплавку твердыми сплавами с высокой устойчивостью к абразивному воздействию. Наплавленный слой защищает металл от интенсивного истирания и значительно увеличивает ресурс рабочего колеса.

Толщина наплавленного слоя подбирается в зависимости от условий эксплуатации дымососа и степени износа деталей. Слишком тонкий слой быстро разрушается, а чрезмерная толщина может вызвать внутренние напряжения и коробление металла.

При нанесении нескольких проходов обеспечивают перекрытие слоев, чтобы исключить образование незащищенных участков. Особое внимание уделяют местам крепления лопаток и сварным соединениям, так как именно здесь чаще всего начинается разрушение металла.

Наплавка до установки лопаток

Наиболее качественное восстановление достигается при наплавке отдельных лопаток до их установки на рабочее колесо. В этом случае обеспечивается удобный доступ ко всей поверхности детали и более равномерный прогрев металла.

Кроме того, снижается риск деформации дисков и нарушения геометрии крыльчатки. После наплавки лопатки проходят механическую обработку и контроль массы.

Наплавка на собранном рабочем колесе

При невозможности демонтажа отдельных элементов наплавку выполняют непосредственно на собранном рабочем колесе. Такой способ применяется при локальном ремонте и восстановлении крупных дымососов.

Во время работ особенно важно контролировать температурный режим, чтобы избежать коробления дисков и нарушения балансировки ротора. Наплавку выполняют поэтапно с равномерным распределением тепловой нагрузки.

Замена лопаток рабочего колеса

Замена лопаток рабочего колеса требуется при появлении трещин, сквозных повреждений и сильного разрушения металла, особенно в местах приварки и изгибов, где возникают максимальные нагрузки. Опасным признаком также считается отслоение противоизносной наплавки, поскольку отрыв фрагментов покрытия нарушает балансировку ротора и ускоряет износ соседних элементов. При сильной деформации лопаток ухудшается аэродинамика рабочего колеса, возрастает вибрация и снижается стабильность работы дымососа, а если восстановить исходную геометрию невозможно, выполняют полную замену поврежденных элементов. Дополнительным основанием для замены является значительный износ зон приварки и истончение металла в местах крепления, когда восстановление сваркой уже не обеспечивает необходимую прочность и надежность конструкции.

Почему масса лопаток имеет значение

Даже небольшое различие массы лопаток вызывает нарушение балансировки рабочего колеса. При высокой частоте вращения это приводит к появлению вибрации, увеличению нагрузки на подшипники и ускоренному износу ротора.

Поэтому после изготовления или ремонта каждую лопатку обязательно взвешивают и распределяют по группам массы.

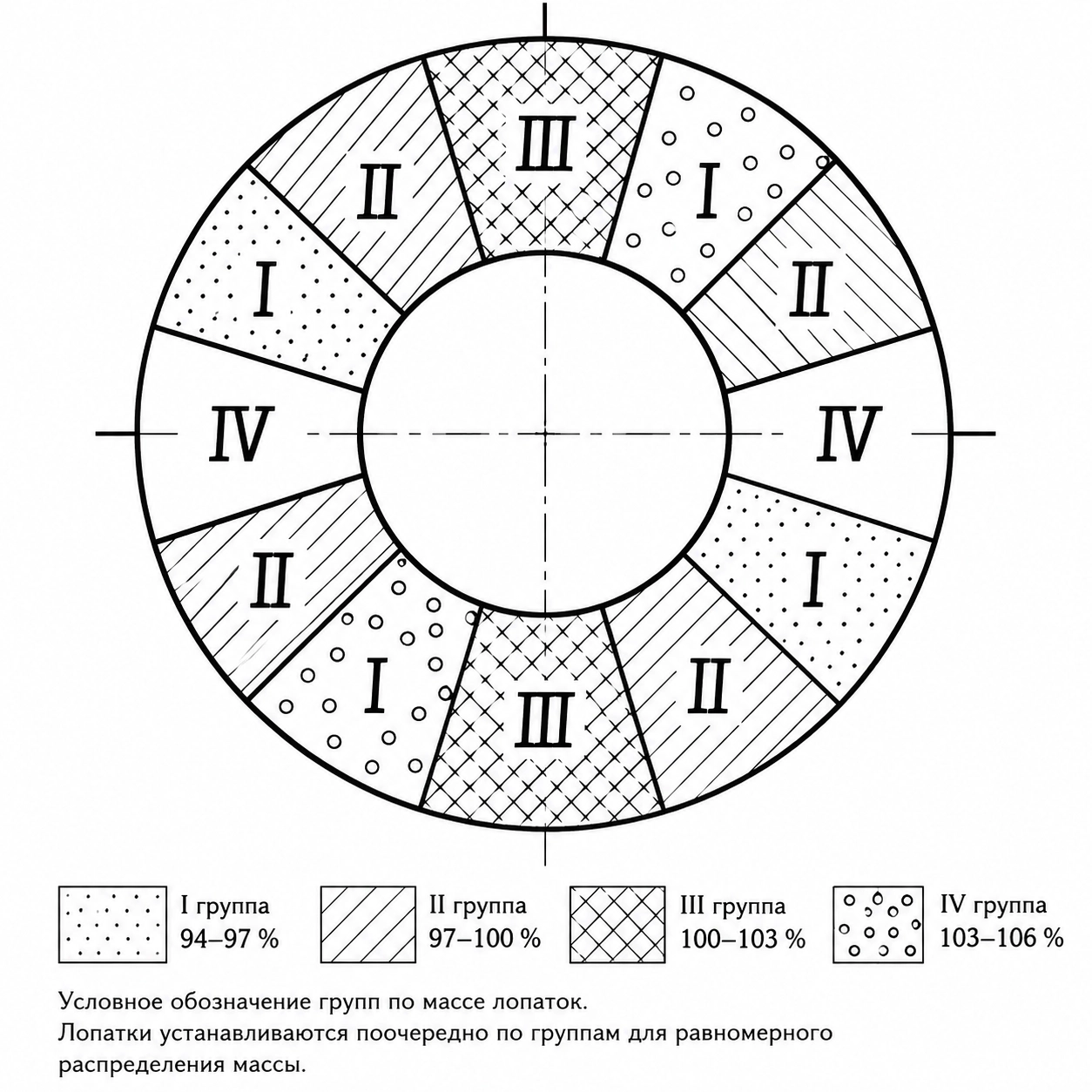

Распределение лопаток по группам массы

Для упрощения сборки лопатки сортируют по нескольким группам в процентах от средней массы:

• I группа– лопатки массой 94–97 %
• II группа – 97–100 %,
• III группа – 100–103 %
• IV группа – 103–106 %

Лопатки массой более 106 % от средней массы подгоняют опилов­кой, а менее 94 % – наплавкой, чтобы включить в одну из групп. Разница массы внутри одной группы должна быть минимальной. Это позволяет обеспечить более равномерное распределение нагрузки по окружности рабочего колеса.

Как распределяют тяжелые и легкие лопатки

При сборке тяжелые и легкие лопатки чередуют таким образом, чтобы компенсировать возможный дисбаланс. Наиболее тяжелые элементы не устанавливают рядом друг с другом.

Такое распределение снижает вероятность появления статического и динамического дисбаланса еще до проведения окончательной балансировки.

Установка лопаток на противоположных сторонах колеса

Лопатки одинаковой массы стараются устанавливать на противоположных сторонах рабочего колеса. Это обеспечивает более равномерное распределение центробежных сил и уменьшает нагрузку на вал и подшипники.

Контроль перпендикулярности лопаток

После установки проверяют перпендикулярность лопаток относительно дисков. Отклонения приводят к нарушению аэродинамики потока и неравномерному распределению нагрузок.

Контроль выполняют шаблонами, угольниками и измерительными приборами.

Контроль шага лопаток

Шаг между лопатками должен соответствовать проектным значениям по всей окружности рабочего колеса. Неравномерный шаг вызывает пульсации потока, вибрацию и снижение производительности дымососа.

После завершения сборки выполняют повторный контроль размеров и положения всех лопаток.

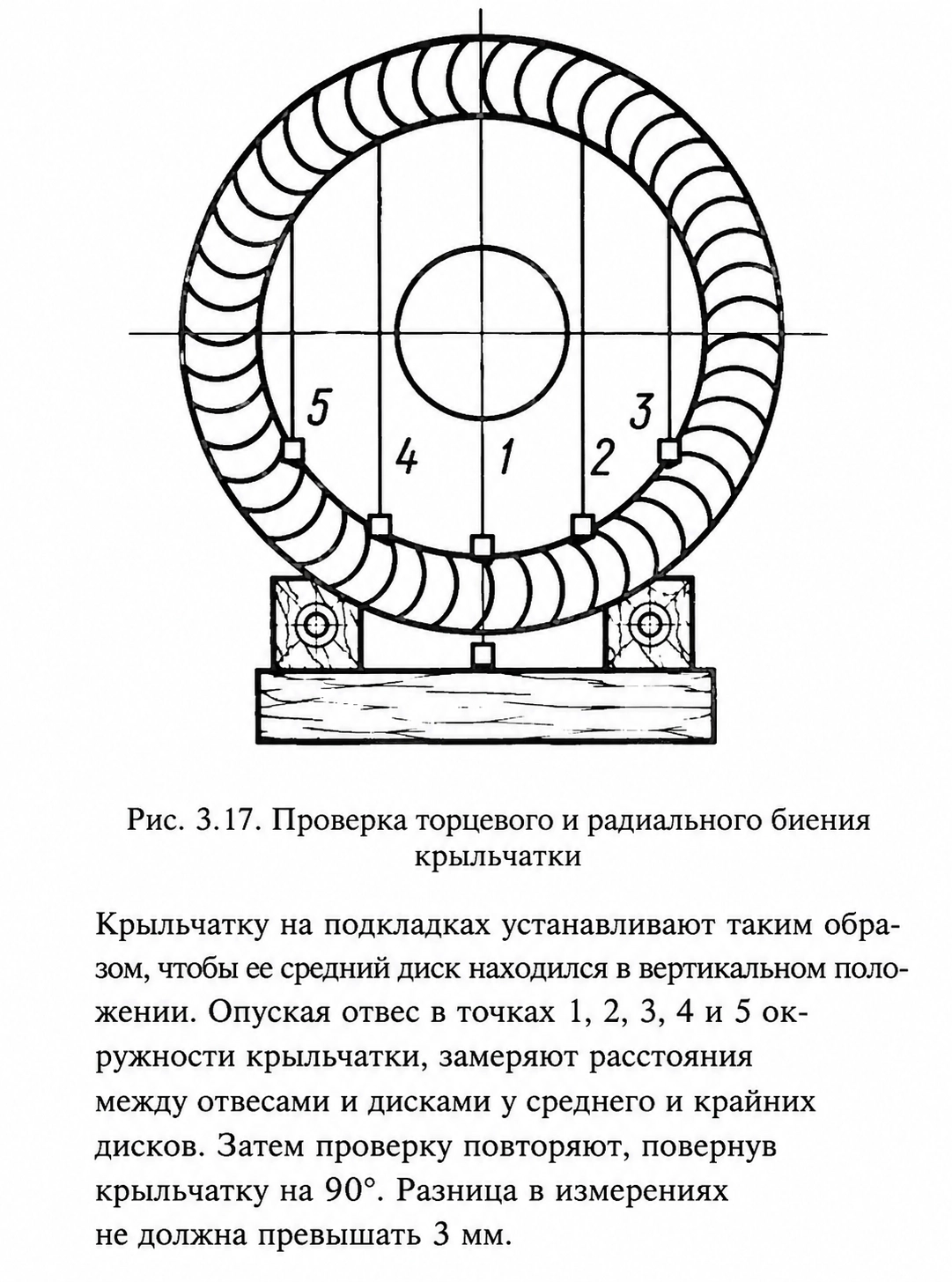

Проверка крыльчатки после ремонта

Дополнительно проверяют концентричность расположения дисков относительно оси вращения и измеряют расстояния между дисками по нескольким точкам окружности для выявления перекосов и деформаций после сварки или наплавки. Завершающим этапом выполняют проверку положения крыльчатки отвесом или специальными приспособлениями, контролируя вертикальность и симметрию конструкции.

Сборка рабочего колеса

После установки ступицы и крыльчатки контролируют концентричность всех элементов относительно оси вращения, поскольку даже незначительные отклонения способны вызвать повышенную вибрацию и ускоренный износ подшипников. Крепление крыльчатки к ступице выполняют с соблюдением проектных размеров и требуемых усилий затяжки, после чего дополнительно проверяют надежность фиксации и отсутствие перекосов. Если конструкцией предусмотрены стяжные тяги, обязательно контролируют равномерность их натяжения, так как неравномерная затяжка приводит к деформации дисков и нарушению геометрии рабочего колеса.

Балансировка рабочего колеса

Дисбаланс рабочего колеса возникает из-за неравномерного износа лопаток, ошибок при наплавке и сварке, различия массы отдельных деталей, а также деформации дисков после ремонта или длительной эксплуатации. Даже незначительное смещение центра масс при высокой скорости вращения вызывает серьезные вибрационные нагрузки, увеличивает износ подшипников и снижает ресурс дымососа. Для устранения таких отклонений выполняют статическую и динамическую балансировку.

Статическую балансировку проводят на специальных опорах при медленном вращении рабочего колеса, выявляя неравномерное распределение массы в одной плоскости, после чего корректировку выполняют удалением металла или установкой балансировочных грузов.

Динамическую балансировку осуществляют на балансировочных станках при рабочих режимах вращения ротора, что позволяет определить дисбаланс сразу в нескольких плоскостях и добиться минимального уровня вибрации. Для крупных дымососов динамическая балансировка считается обязательной операцией после ремонта и восстановления рабочего колеса.

После замены лопаток балансировка рабочего колеса является обязательной операцией, поскольку даже при точном изготовлении новые элементы имеют небольшие различия по массе, способные вызвать серьезный дисбаланс ротора. Перед сборкой лопатки сортируют по весовым группам и размещают на противоположных сторонах колеса для максимальной компенсации разницы масс, а после монтажа обязательно выполняют контрольную динамическую балансировку. Повторная балансировка требуется и после наплавки, так как восстановление изменяет распределение массы рабочего колеса, особенно при неравномерной толщине наплавленного слоя, вызывающей локальное утяжеление отдельных участков ротора. Чтобы снизить коробление и минимизировать дисбаланс, наплавку выполняют симметрично, через несколько лопаток, с равномерным распределением тепловой нагрузки, после чего колесо проверяют на биение и подвергают динамической балансировке.

Некачественная балансировка приводит к повышенной вибрации, разрушению подшипников, ускоренному износу муфт, деформации валов, ослаблению крепежа и появлению трещин в сварных соединениях и корпусных элементах, а при длительной эксплуатации с дисбалансом возможны повреждение фундамента и аварийное разрушение ротора.
