Дымосос Д-15.5Х — 1550 мм, 600, 750 и 1000 об/мин, с ходовой

Д-15.5

Дымосос Д-15,5 промышленный с ходовой частью. Выпускается в левом и правом исполнении, с частотой вращения 600, 750 и 1000 об/мин. Предназначен для удаления дымовых газов и работы в составе котельных и тягодутьевых систем.

Сравнить

Добавить в список желаний

Диапазон цен: 745 000 ₽ – 915 000 ₽

Стоимость меняется. Актуальную цену уточняйте.

Частота вращения , об/мин

Размещение рабочего колеса дымососа

Очистить

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: Н/Д

Характеристики

Overview

Диаметр рабочего колеса, м	1.55
Частота вращения , об/мин	1000, 600, 750
Угол разворота корпуса при поставке (монтаже)	255° (0°-270° через 15°)
Температура перемещаемой среды на всасывании, С	200
КПД max, %	70
Предельная запыленность перемещаемой среды, г/м3	2
Предельная температура перемещаемой среды на всасывании, С	200
Размещение рабочего колеса дымососа	На ходовую частьДымососы одностороннего всасывания с ходовой частью типа Д и ДН

Dimensions

Weight	Н/Д
Dimensions	Н/Д

Описание

Дымососы Д-15,5 выпускаются с ходовой частью, в правом и левом исполнении, с частотой вращения 600, 750 и 1000 об/мин. Оборудование предназначено для удаления дымовых газов в котельных и промышленных тягодутьевых системах.

Конструкция включает рабочее колесо с 16 загнутыми назад лопатками, спиральный поворотный корпус, всасывающий патрубок, направляющий аппарат и электродвигатель. Возможность изменения угла поворота улитки упрощает подключение газоходов и монтаж оборудования на объекте.

Рабочие колеса проходят заводскую динамическую балансировку, что снижает вибрацию, уменьшает нагрузку на подшипниковые узлы и увеличивает срок службы дымососа.

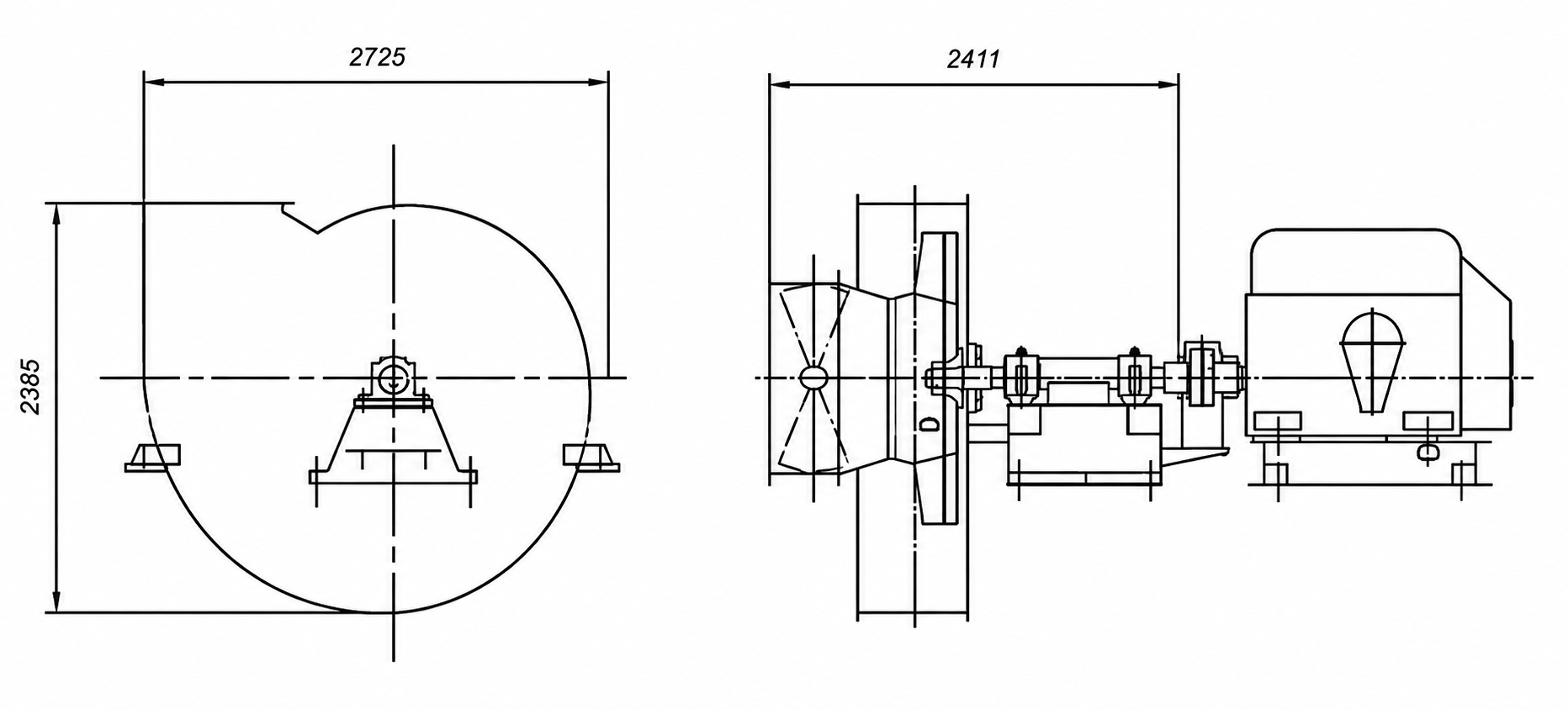

Обзор дымососа Д-15,5

Углы поворота Д-15,5 левого вращения

Д-15,5 левого вращения

Углы поворота Д-15,5 правого вращения

Д-15,5 правого вращения

Обозначения на схеме

ПР – правое вращение вентилятора: Д-15,5 (правый)
ЛЕВ – левое вращение вентилятора: Д-15,5 (левый)
0°…270° – угол поворота корпуса

Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

вращение ПРАВОЕ – если спираль улитки направлена ЗА часовой стрелкой
вращение ЛЕВОЕ – если спираль улитки направлена ПРОТИВ часовой стрелки

Углы поворота корпуса Д-15,5

Дымососы ДН-13 имеют возможность изменения положения корпуса (улитки) в диапазоне от 0° до 270° с шагом 15°. Это позволяет адаптировать оборудование под схему газоходов, упростить монтаж и снизить аэродинамические потери в системе.

Необходимый угол поворота корпуса согласовывается на этапе заказа. Оборудование изготавливается и собирается на заводе сразу в требуемом исполнении с учетом направления вращения, расположения электродвигателя и особенностей подключения газоходов. Такой подход позволяет избежать дополнительных монтажных работ на объекте и ускоряет ввод оборудования в эксплуатацию.

Самостоятельное изменение положения корпуса после отгрузки не рекомендуется. При разборке и повторной сборке возможно нарушение заводской балансировки рабочего колеса, что приводит к повышенной вибрации, ускоренному износу подшипниковых узлов и снижению ресурса дымососа. В случае самостоятельного изменения положения улитки заводская гарантия на оборудование не распространяется.

Д-15.5

Улитка (корпус) дымососа Д-15.5

Варианты исполнения

Рабочее колесо дымососа Д15,5Х:

Схема 3 — соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 — расположено на валу подшипникового узла. Вал подшипникового узла соединен с электрическим двигателем клиноременной передачей.

Запасные части

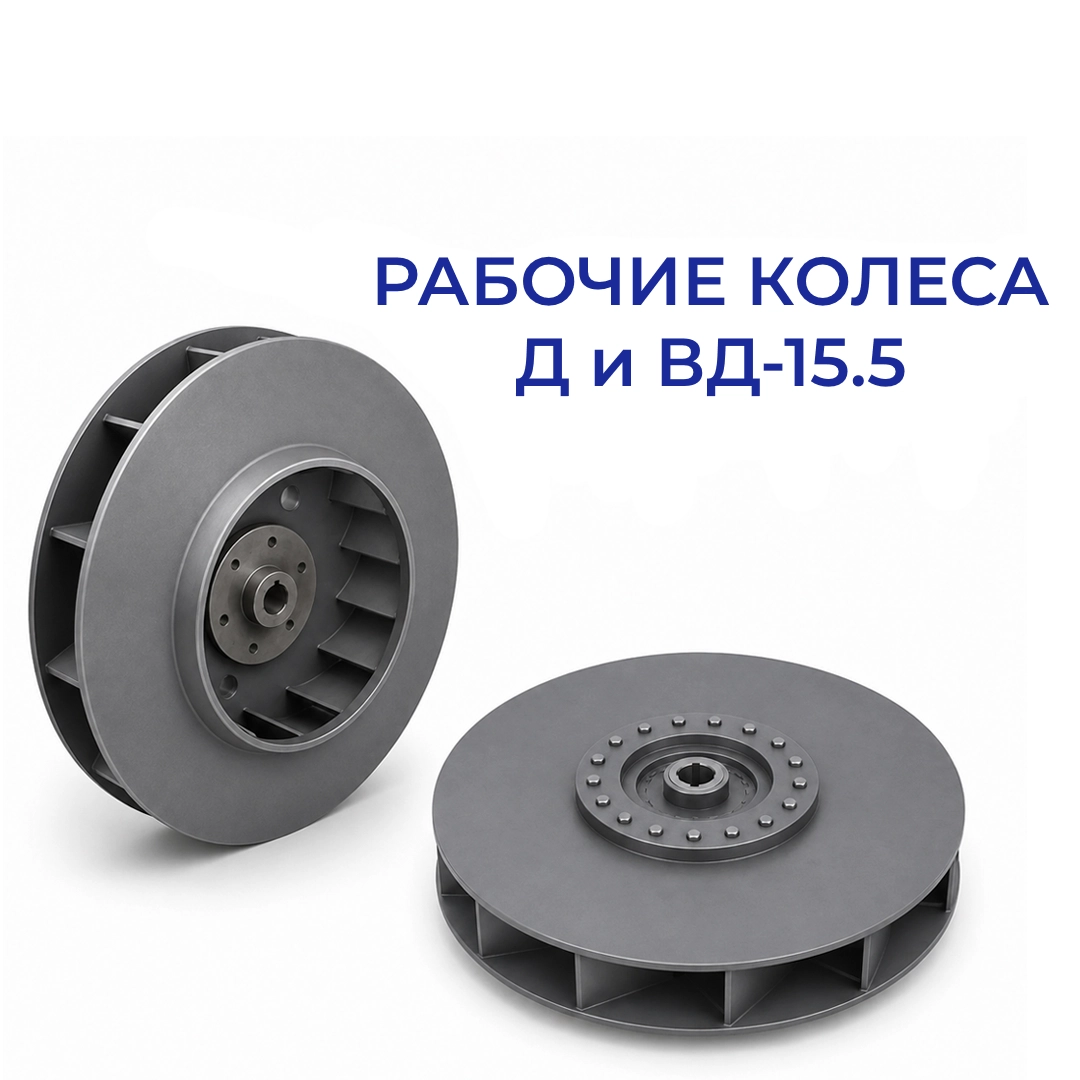

Рабочее колесо дымососа Д-15,5
— металлический сварной корпус спиральной формы с возможностью изменения угла поворота для адаптации направления выхода дымовых газов под схему газоходов объекта.
Улитка (корпус) дымососа Д-15,5
— динамически сбалансированное сварное колесо с 16 загнутыми назад лопатками, обеспечивающее стабильную работу и эффективное удаление дымовых газов.
Направляющий аппарат Д-15,5
— регулируемый узел с поворотными лопатками, предназначенный для изменения производительности и управления режимом работы дымососа.
Всасывающий патрубок Д-15,5
— входной элемент дымососа, обеспечивающий равномерную подачу дымовых газов к рабочему колесу с минимальными аэродинамическими потерями.
Ступица колеса 15,5
— усиленный центральный узел рабочего колеса, предназначенный для надежной посадки на вал электродвигателя и передачи крутящего момента без вибрационных нагрузок.
Ходовая часть дымососа Д-15,5
— опорный узел дымососа, включающий вал, подшипниковые опоры и элементы крепления, предназначенный для обеспечения стабильного вращения рабочего колеса, снижения вибрационных нагрузок и надежной эксплуатации оборудования при высоких температурных и динамических режимах работы.
