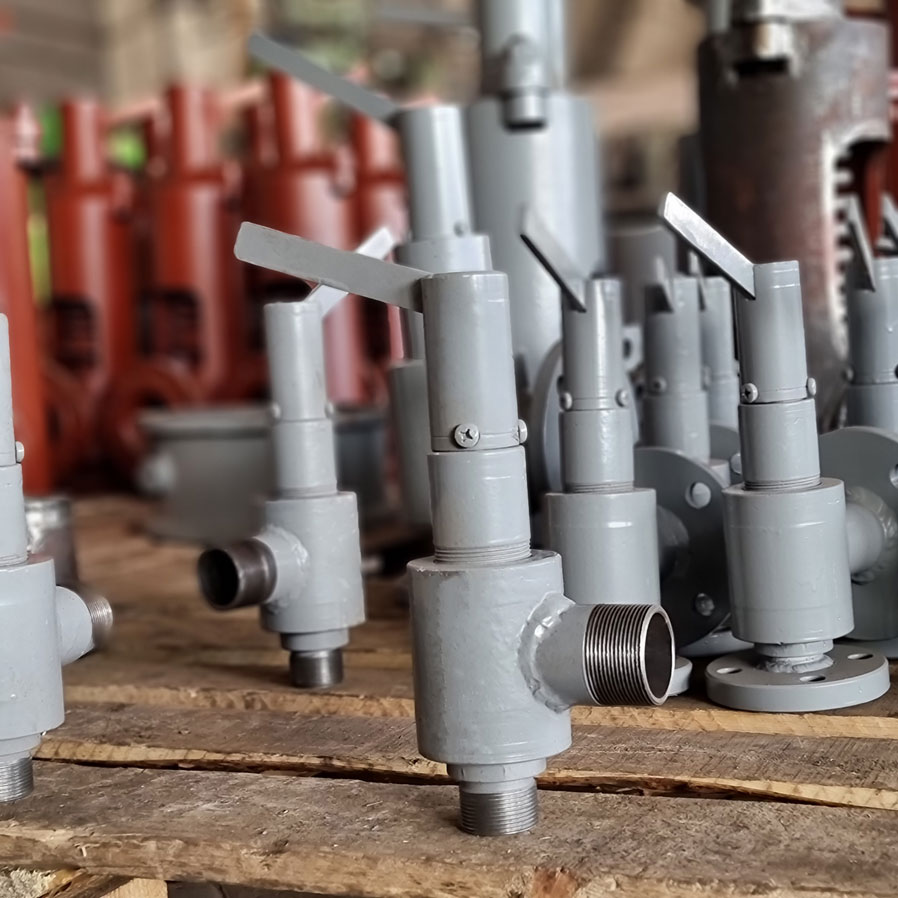

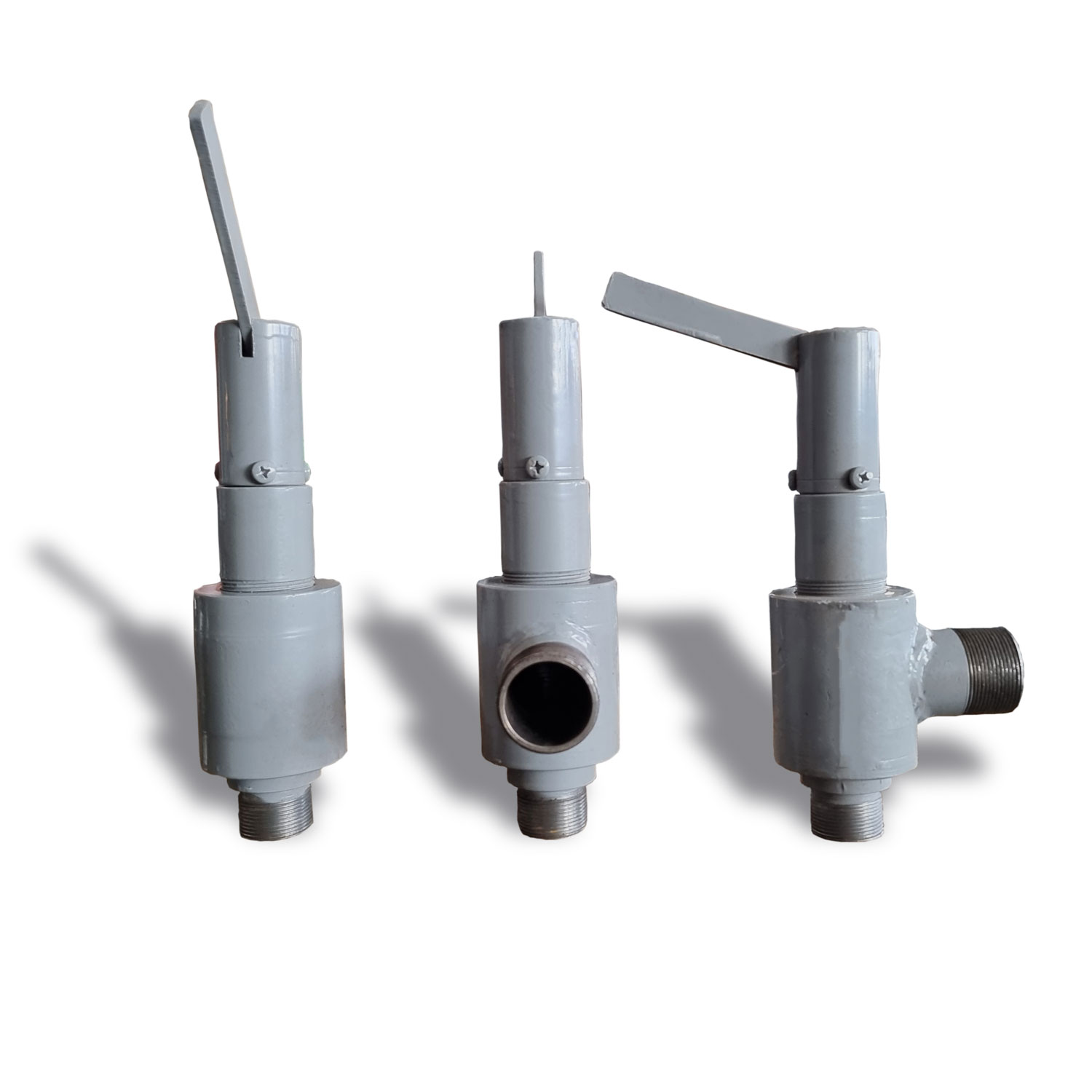

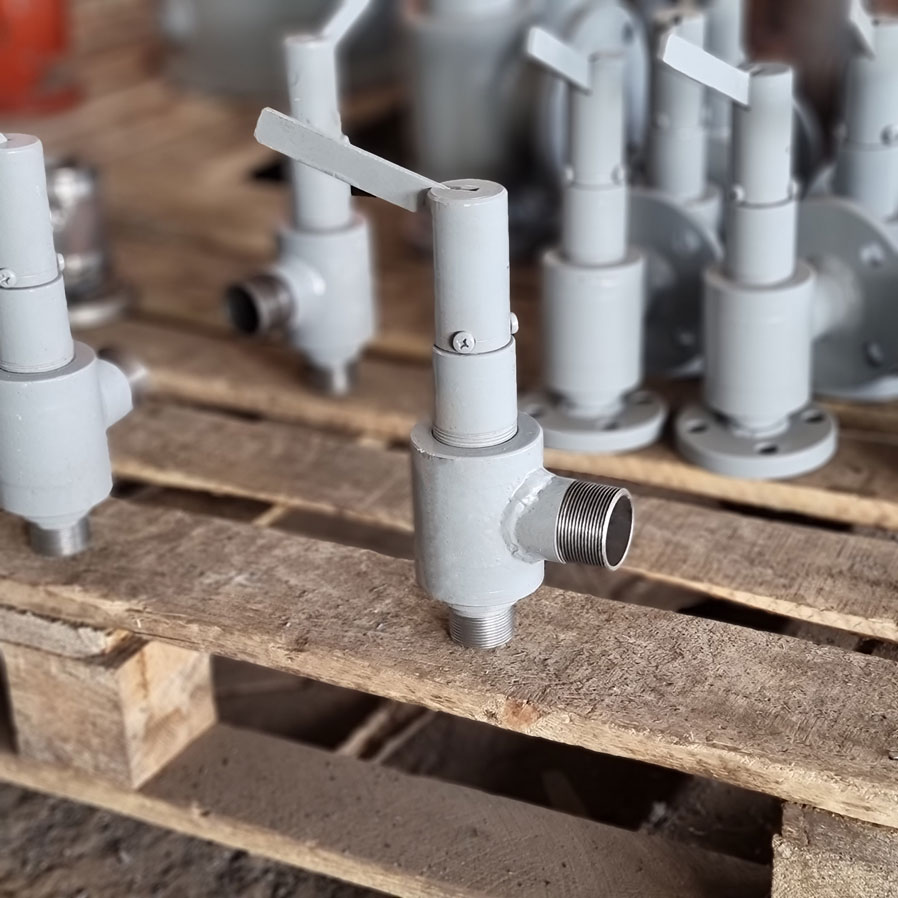

КП25.10.00.00
Клапаны предохранительные пружинные полноподъемные предназначены для автоматического выпуска избытка среды в атмосферу при превышении заданного давления. Чтобы купить клапан КП25.10.00.00 Ду25 Ру10 обратитесь по телефону, либо отправьте заявку на электронную почту.
23000 ₽
- Стоимость меняется. Актуальную цену уточняйте.
Характеристики
Overview
| Температура рабочей среды клапана, °С | до +250 °С |
|---|---|
| Рабочая среда | Сбросной клапан для воды, Сбросной клапан для пара |
| Нагрузка на золотник | пружинный |
| Ду клапана, мм | Dn25 |
| Ру клапана, МПа | 1 |
| Длина клапана, L, мм | 215 |
| Высота клапана, H, мм | 315 |
| Способ соединения клапана | Штуцерное |
| Монтаж клапана | вертикально |
| Настройка пружины кг/см² | 4.0-8.0 |
| Материал корпуса клапана | ст.20 |
| Ду входного фланца, мм | 25 |
| Ду выходного фланца, мм | 40 |
| Ру входного фланца, кгс/см² | 10 |
| Ру выходного фланца, кгс/см² | 16 |
| Тип клапана | предохранительный |
| Принцип действия клапана | подъемный, угловой |
| Температура окружающей среды клапана, °С | от -40 до +40°С |
| Класс герметичности | A |
| Климатическое исполнение клапана | У, УХЛ, ХЛ |
| Управление клапана | С ручным подрывом |
| Площадь сечения седла, см2 | 1.2 |
| Высота затяга пружины, мм | 300-310 |
| Вес клапана, кг | 9 |
| Номер чертежа | КП25.10.00.00 |
| Шифр | Б 2101, Б 2103, Б 2105 |
| Ру клапана, кгс/см² | Pn10 |
| Высота подъема золотника | полноподъемный |
| Материал корпуса предохранительного клапана | Сталь |
Описание
Технические данные клапана КП25.10.00.00 Ду25 Ру10
Рабочая среда, в которой используются клапаны, должна быть нейтральной по отношению к деталям клапана, соприкасающимся с ней. Присоединение клапанов к трубопроводу — фланцевое либо штуцерное.
Таблица 1.
|
Марка клапана | Входной патрубок | Выходной патрубок |
Среда | Предельные параметры условий работы | Диаметр седла, мм. / F площадь наименьшая в проточ-ной части, см2 | Пропуск среды через затвор, см3/мин, не более | Присоединение к трубопроводу | |||
| усл. диам. мм. | усл. давл. Кгс/ см2 | усл. диам. мм | усл. давл. Кгс/ см2
| |||||||
| Диапазон настройки Кгс/см2 | Темпе- ратура среды МАХ ℃
| |||||||||
| КП25.10.00.00 Ду25 Ру10 | 25 | 10 | 40 | 16 | пар вода | 4,0 – 8,0 | 250 | 16 / 2,25 | 1,2 | Штуцерное |
Таблица 2
| Марка клапана
| D мм | D1 мм | D2 мм | D3 мм | D4 мм | D5 мм | D6 мм | D7 мм | d мм | d1 мм | n шт | n1 шт | H мм | h мм | L мм | l мм | Вес, кг |
| КП25.10.00.00 Ду25 Ру10 | 25 | 40 | м39х2 | м48х2 | — | — | — | — | — | — | — | — | 315 | 91 | 215 | 88,5 | 9 |
Таблица 3
| Высота затяга пружины | КП25.10.00.00 Ду25 Ру10 |
| 300-310 |
