Name: Клапан предохранительный фланцевый Ду25 Ру10
SKU: КП25.10.00.01
Availability: InStock

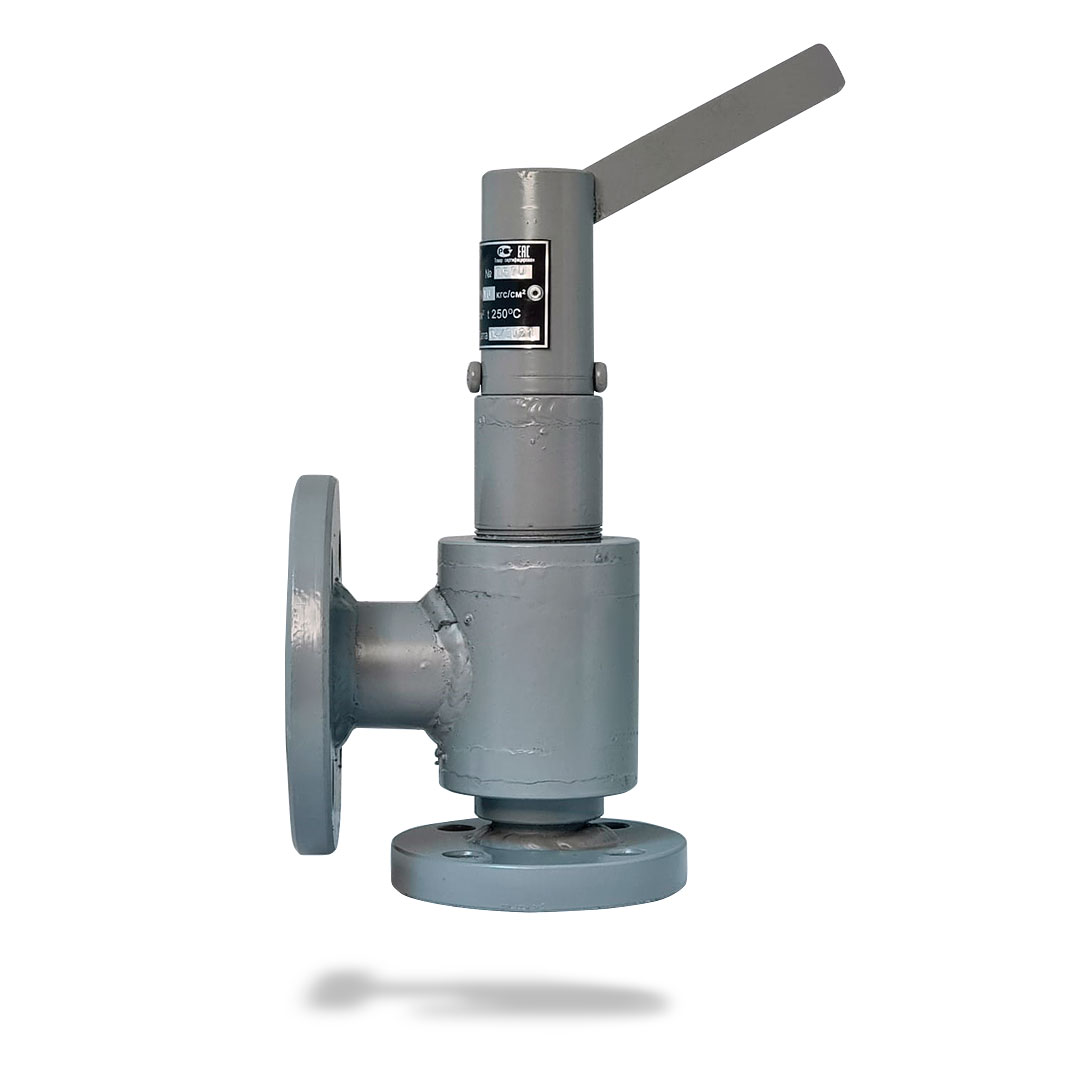

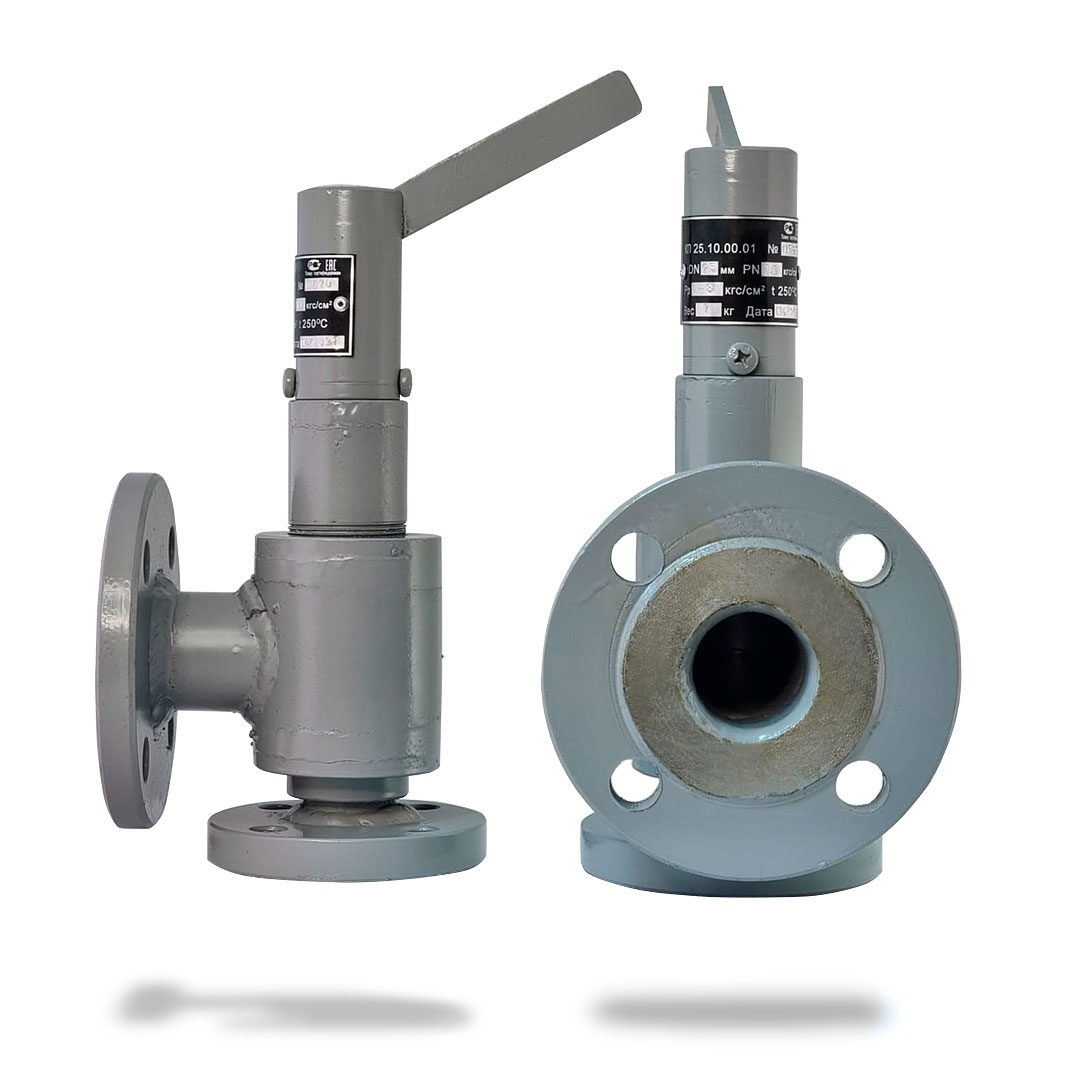

Клапан предохранительный фланцевый Ду25 Ру10

Клапаны предохранительные пружинные полноподъемные предназначены для автоматического выпуска избытка среды в атмосферу при превышении заданного давления. Чтобы купить клапан КП25.10.00.01 Ду25 Ру10 обратитесь по телефону, либо отправьте заявку на электронную почту.

Сравнить

Добавить в список желаний

23 000 ₽

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: КП25.10.00.01

Характеристики

Overview

Температура рабочей среды клапана, °С	до +250 °С
Рабочая среда	Сбросной клапан для воды, Сбросной клапан для пара
Нагрузка на золотник	пружинный
Ду клапана, мм	Dn25
Ру клапана, МПа	1
Длина клапана, L, мм	215
Высота клапана, H, мм	318
Способ соединения клапана	фланцевое
Монтаж клапана	вертикально
Настройка пружины кг/см²	4.0-8.0
Материал корпуса клапана	ст.20
Ду входного фланца, мм	25
Ду выходного фланца, мм	40
Ру входного фланца, кгс/см²	10
Ру выходного фланца, кгс/см²	16
Тип клапана	предохранительный
Принцип действия клапана	подъемный, угловой
Температура окружающей среды клапана, °С	от -40 до +40°С
Класс герметичности	A
Климатическое исполнение клапана	У, УХЛ, ХЛ
Управление клапана	С ручным подрывом
Площадь сечения седла, см2	1.2
Высота затяга пружины, мм	300-310
Вес клапана, кг	12
Номер чертежа	КП25.10.00.01
Шифр	Б 2101, Б 2103, Б 2105
Ру клапана, кгс/см²	Pn10
Высота подъема золотника	полноподъемный

Описание

Технические данные клапана КП25.10.00.01 Ду25 Ру10

Рабочая среда, в которой используются клапаны, должна быть нейтральной по отношению к деталям клапана, соприкасающимся с ней. Присоединение клапанов к трубопроводу — фланцевое либо штуцерное.

Таблица 1.

Маркаклапана	Входнойпатрубок		Выходнойпатрубок		Среда	Предельные параметры условийработы		Диаметр седла,мм. / F площадь наименьшая в проточ-ной части, см2	Пропуск среды через затвор, см3/мин, не более	Присоединение к трубопроводу
	усл.диам.мм.	усл.давл.Кгс/см2	усл.диам.мм	усл.давл.Кгс/см2
						ДиапазоннастройкиКгс/см2	Темпе-ратурасредыМАХ℃
КП25.10.00.01Ду25 Ру10	25	10	40	16	парвода	4,0 – 8,0	250	16 / 2,25	1,2	Фланцевое

Таблица 2

Марка клапана	Dмм	D1мм	D2мм	D3мм	D4мм	D5мм	D6мм	D7мм	dмм	d1мм	nшт	n1шт	Hмм	hмм	Lмм	lмм	Вес, кг
КП25.10.00.01 Ду25 Ру10	25	40	—	—	85	115	110	145	14	18	4	4	318	91	215	94	12
