Клапаны Т-32МС-2 Ду80

Name: Т-32МС-2
SKU: КП-32МС-2-80-64
Availability: InStock

Т-32МС-2

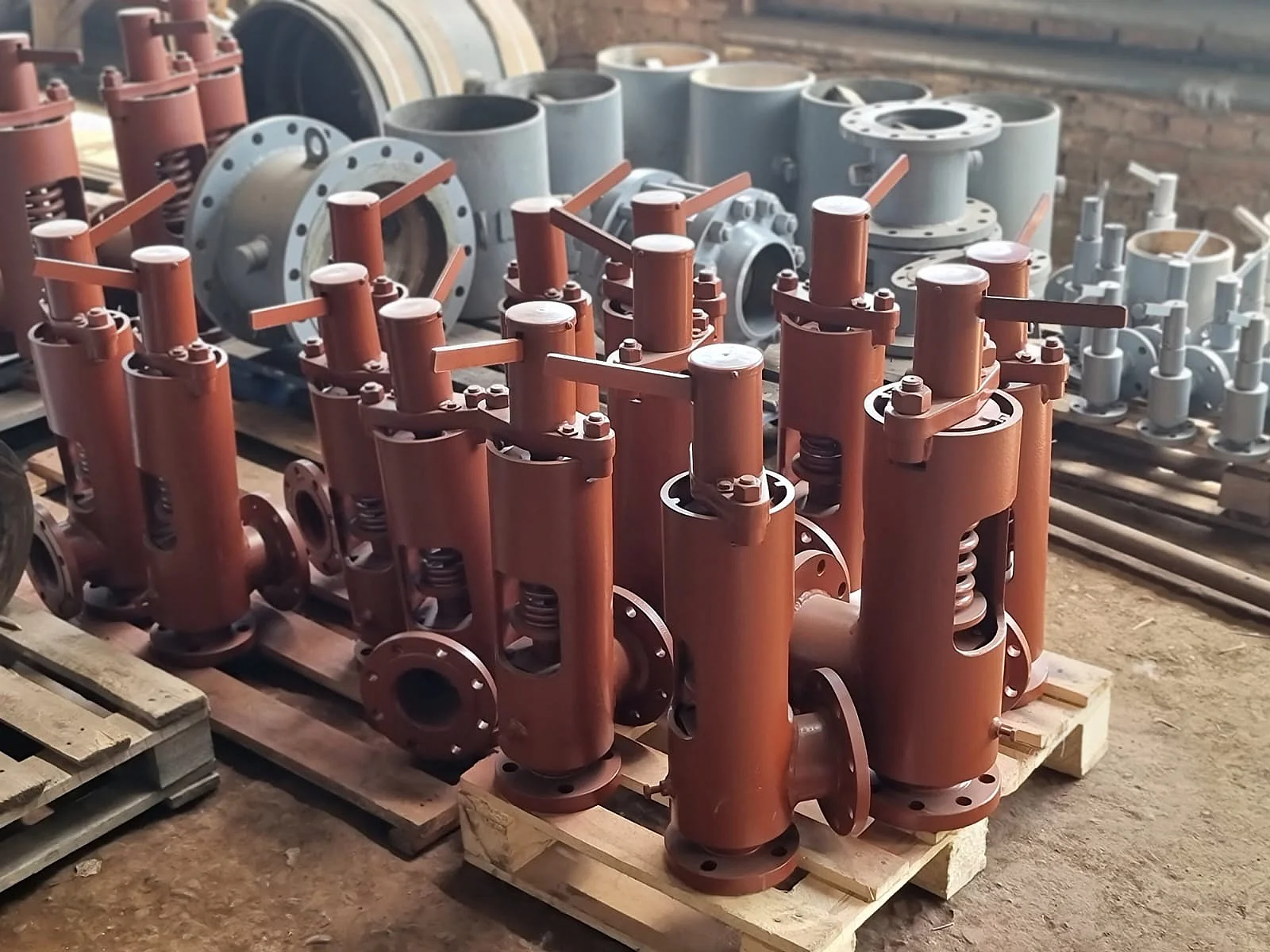

Клапан предохранительный Т-32МС-2 используют для предотвращения повреждений и разрушений элементов технических систем за счет сброса избытка давления среды в трубопроводе.Разработан заводом ТКЗ для комплектации паровых котлов.

Сравнить

Добавить в список желаний

99300 ₽

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: КП-32МС-2-80-64

Характеристики

Overview

Температура рабочей среды клапана, °С	до +425°С
Рабочая среда	Сбросной клапан для пара
Нагрузка на золотник	пружинный
Ду клапана, мм	Dn80
Ру клапана, МПа	6.4
Длина клапана, L, мм	325
Высота клапана, H, мм	740
Способ соединения клапана	фланцевое
Монтаж клапана	вертикально
Настройка пружины кг/см²	18-28
Материал корпуса клапана	ст.20
Наработка на отказ, циклов	200
Ду входного фланца, мм	80
Ду выходного фланца, мм	150
Ру входного фланца, кгс/см²	6,4 (64)
Ру выходного фланца, кгс/см²	1.6 (16)
Давление начало открывание, МПа, кгс/см²	3,3/33
Тип клапана	предохранительный
Принцип действия клапана	подъемный, угловой
Температура окружающей среды клапана, °С	от -40 до +40°С
Класс герметичности	A
Климатическое исполнение клапана	У, УХЛ, ХЛ
Уплотнительные поверхность	ЦН-6Л
Управление клапана	С ручным подрывом
Площадь сечения, см²	30,175
Ру клапана, кгс/см²	Pn64
Высота подъема золотника	полноподъемный
Применяемость к котлам	ДКВр-20-13, ДКВр-20-23, КЕВ-2,5-14
Материал корпуса предохранительного клапана	Сталь

Описание

Технические данные клапана предохранительного пружинного Т-32МС-2 Ду80

Клапаны применяются в резервуарах, котлах, емкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в отводящий патрубок или непосредственно в атмосферу.

Принцип действия изделия заключается в следующем:

Поток среды действует на затвор.
Движение потока ограничено усилием сжатия пружины.
Избыточное давление при приподнимает шток вверх, если превышено усилие сжатия пружины.
Поток (пар или жидкость) направляется в выходной патрубок.
Давление жидкости (газа) приходит в норму.
Пружина возвращает затвор на исходное положение.

Клапан предохранительный Т-32МС-2 является полноподъемным прямого действия. Это значит, что выходной патрубок на один-два диаметра больше впускного патрубка.

Наименование	Шифр	Обозначение чертежа	D	D1	D2	D3	D4	D5	d	d1	n	n1	b	b1	h	h1
Клапан предохранительный пружинный с демпфером Ду80 Ру6,4 МПа	Т-32МС	08.9623.039СБ	280	240	170	210	121	80	23	23	8	8	24	30	160	580

Шифр клапана	Входной фланец		Выходной фланец		Среда	Предельные параметры условий работы		Расчетный диаметр мм/площадь сечения мм	**Давление начало открыв. МПа кгс/см²
	Усл. диаметр мм	Усл. давление МПа/кгс/см²	Усл. диаметр мм	Усл. давление МПа/кгс/см²		Рабочее давление МПа/кгс/см²	Температура среды С
Т-32МС-2	80	6,4/64	150	1,6/16	пар	1,8-2,8/18-28	До 425	62/3017,5	3,3/33

Рабочая часть клапана, как правило, изготавливается из нержавеющей стали. Мягкий уплотнений нет, то есть идет притирка «металл по металлу». Плотность обеспечивается тщательной притиркой рабочих поверхностей. Усилие прижима регулируется пружиной. Существуют несколько типов пружин из расчета на различные давления рабочих сред.

Для правильного подбора пружины и настройки клапана нужно знать диаметр трубопровода, на котором будет установлен предохранительный клапан Т-32МС, параметры среды (давление и температура) и главный параметр – величина давления, при которой клапан должен сработать. После настройки клапан предохранительный Т-32МС опломбируется, на него выдается паспорт, где указывается давление срабатывания. Не рекомендуется самостоятельно регулировать пружину.

На клапане установлен рычаг, при помощи которого можно вручную произвести открытие клапана, то есть сбросить давление. Это аварийный рычаг. На каждом клапане есть шильдик, на котором указываются все необходимые параметры.

Периодические изменения параметров (температура, давление, химический состав теплоносителя) осложняют условия эксплуатации клапанов и являются одной из причин нарушения герметичности мест соединений арматуры и трубопроводов, вызывают деформации прокладки и специфическим образом влияют на свойства самой стали.

В комплектацию клапана предохранительного Т-32МС входят технический паспорт, сертификат соответствия, свидетельство об изготовлении, руководство и разрешение на эксплуатацию.

Все предохранительные клапаны Ду80

Чертеж

Принцип действия изделия заключается в следующем:

Поток среды действует на затвор.
Движение потока ограничено усилием сжатия пружины.
Избыточное давление при приподнимает шток вверх, если превышено усилие сжатия пружины.
Поток (пар или жидкость) направляется в выходной патрубок.
Давление жидкости (газа) приходит в норму.
Пружина возвращает затвор на исходное положение.

Наименование	Шифр	Обозначение чертежа	D	D1	D2	D3	D4	D5	d	d1	n	n1	b	b1	h	h1
Клапан предохранительный пружинный с демпфером Ду80 Ру6,4 МПа	Т-32МС	08.9623.039СБ	280	240	170	210	121	80	23	23	8	8	24	30	160	580

Шифр клапана	Входной фланец		Выходной фланец		Среда	Предельные параметры условий работы		Расчетный диаметр мм/площадь сечения мм	**Давление начало открыв. МПа кгс/см²
	Усл. диаметр мм	Усл. давление МПа/кгс/см²	Усл. диаметр мм	Усл. давление МПа/кгс/см²		Рабочее давление МПа/кгс/см²	Температура среды С
Т-32МС-2	80	6,4/64	150	1,6/16	пар	1,8-2,8/18-28	До 425	62/3017,5	3,3/33
