Клапаны Т-31МС-3 Ду50

Name: Т-31МС-3
SKU: КП-31МС-3-50-64
Availability: InStock

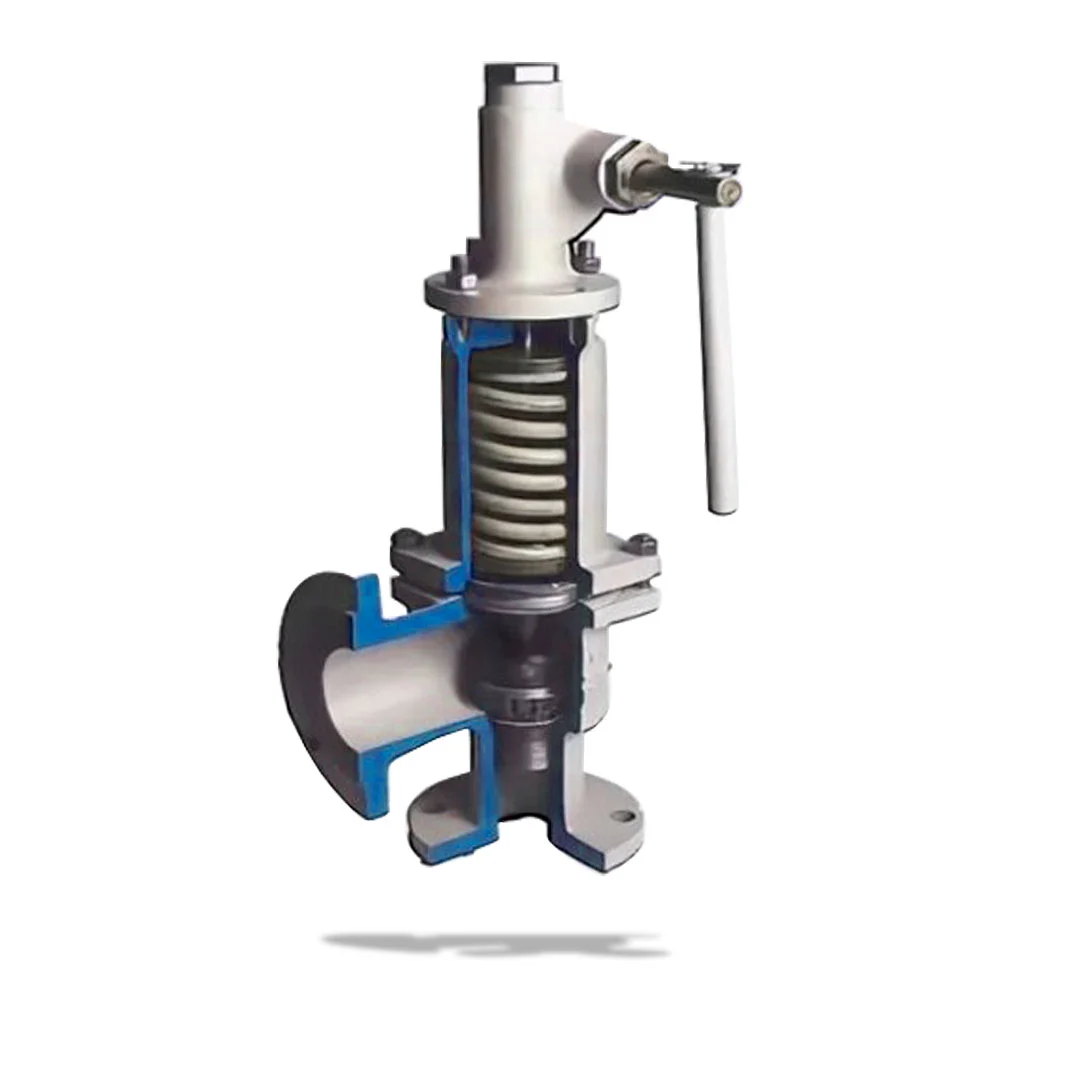

Т-31МС-3

Клапан предохранительный Т-31МС-3 Ду50 используют в промышленной отрасли, теплоэнергетике и коммунальном хозяйстве для защиты паропроводов и котлов в целом от повреждений и разрывов из-за превышения норм рабочего давления среды. Разработан заводом ТКЗ для комплектации паровых котлов.

Сравнить

Добавить в список желаний

86000 ₽

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: КП-31МС-3-50-64

Характеристики

Overview

Температура рабочей среды клапана, °С	до +425°С
Рабочая среда	Сбросной клапан для пара
Нагрузка на золотник	пружинный
Ду клапана, мм	Dn50
Ру клапана, МПа	6.4
Длина клапана, L, мм	175
Высота клапана, H, мм	550
Способ соединения клапана	фланцевое
Монтаж клапана	вертикально
Настройка пружины кг/см²	7-15
Материал корпуса клапана	ст.20
Наработка на отказ, циклов	200
Ду входного фланца, мм	50
Ду выходного фланца, мм	100
Ру входного фланца, кгс/см²	6,4 (64)
Ру выходного фланца, кгс/см²	1.6 (16)
Давление начало открывание, МПа, кгс/см²	1,8/18
Тип клапана	предохранительный
Принцип действия клапана	подъемный, угловой
Температура окружающей среды клапана, °С	от -40 до +40°С
Класс герметичности	A
Климатическое исполнение клапана	У, УХЛ, ХЛ
Уплотнительные поверхность	ЦН-6Л
Управление клапана	С ручным подрывом
Площадь сечения седла, см2	18.086
Ру клапана, кгс/см²	Pn64
Высота подъема золотника	полноподъемный
Применяемость к котлам	ДКВр-10-13, ДКВр-10-23, ДКВр-10-39, ДКВр-6,5-23
Материал корпуса предохранительного клапана	Сталь

Описание

Технические данные клапана предохранительного пружинного Т-31МС-3 Ду50

Клапан Т-31МС-3 защищает оборудование от повышения давления путем сброса рабочей среды в коллекторный паропровод или окружающую среду, снижая давление до необходимого значения, после чего происходит автоматическое закрытие клапана.

Также эта модель оснащена механическим узлом сброса давления, что позволяет в экстренных ситуациях понизить давление в системе вручную.

Наименование	Шифр	Обозначение чертежа	D	D1	D2	D3	D4	D5	d	d1	n	n1	b	b1	h	h1
Клапан предохранительный пружинный с демпфером Ду0 Ру10 МПа	Т-31МС	08.9623.037СБ	215	180	135	175	88	48	18	23	8	4	21	28	130	550

Шифр клапана	Входной фланец		Выходной фланец		Среда	Предельные параметры условий работы		Расчетный диаметр мм/площадь сечения мм	**Давление начало открыв. МПа кгс/см²
	Усл. диаметр мм	Усл. давление МПа/кгс/см²	Усл. диаметр мм	Усл. давление МПа/кгс/см²		Рабочее давление МПа/кгс/см²	Температура среды С
Т-31МС-3	50	6,4/64	100	1,6/16	пар	0,7-1,5/7-15	До 425	48/1808,6	1,8/18

Важным параметром в работе предохранительного клапана Т-31МС-3 является степень герметичности и надежность соединений с паропроводом, поэтому особое внимание следует уделить изоляционным материалам прокладки, подбор которых осуществляют в зависимости от параметров и типа рабочей среды, а также внимательно производить монтаж клапана без перекосов и разрывов уплотняющего материала.

Нарушение технологии монтажа может привести к присосам воздуха в паропровод через неплотности соединений клапана, что ведет к коррозии элементов и накоплению неконденсирующихся газов, а, значит, снижению эффективности работы теплообменного оборудования.

Клапан Т-31МС-3 относится к клапанам углового типа. При монтаже на паропроводах клапан устанавливают штоком вверх, а тарелкой — вниз, то есть пар подводят снизу.

При подборе клапана предохранительного Т-31МС-3 важно указать диапазон работы пружины. Характеристики пружин зависят от диаметра клапана. Пружина входит в комплект поставки клапана.

Чтобы обеспечить надежное функционирование клапана Т-31МС-3, на трубопроводе желательно установить сетчатый фильтр, который будет очищать рабочую среду от загрязнения.

Техническое обслуживание клапана

При эксплуатации клапан предохранительный Т-31МС-3 обычно осматривают не реже одного раза в рабочую смену.

Рекомендуется производить ревизию клапанов хотя бы один раз в год. Во время ревизии проверяют уплотнительные материалы тарелки и штуцера, также проверяют геометрические размеры демпферной втулки на возможность эрозионного разрушения.

Технические характеристики клапана

Рабочая среда: газообразная, жидкая, не вступающая в реакцию с материалами корпуса
Номинальное давление Pn: 64 кгс/см2
Рабочая температура: 425 °С
Присоединение к трубопроводу: фланцевое
Диаметр (Dу): 50 мм
Длина: 175 мм
Высота: 550 мм
Масса: 47 кг
Материал (основной): сталь 20
Температура окружающей среды: от -40 до +40°С
Герметичность класса: «А»

Все предохранительные клапаны Ду50

Чертеж

Наименование	Шифр	Обозначение чертежа	D	D1	D2	D3	D4	D5	d	d1	n	n1	b	b1	h	h1
Клапан предохранительный пружинный с демпфером Ду0 Ру10 МПа	Т-31МС	08.9623.037СБ	215	180	135	175	88	48	18	23	8	4	21	28	130	550

Шифр клапана	Входной фланец		Выходной фланец		Среда	Предельные параметры условий работы		Расчетный диаметр мм/площадь сечения мм	**Давление начало открыв. МПа кгс/см²
	Усл. диаметр мм	Усл. давление МПа/кгс/см²	Усл. диаметр мм	Усл. давление МПа/кгс/см²		Рабочее давление МПа/кгс/см²	Температура среды С
Т-31МС-3	50	6,4/64	100	1,6/16	пар	0,7-1,5/7-15	До 425	48/1808,6	1,8/18

Техническое обслуживание клапана

При эксплуатации клапан предохранительный Т-31МС-3 обычно осматривают не реже одного раза в рабочую смену.

Технические характеристики клапана

Рабочая среда: газообразная, жидкая, не вступающая в реакцию с материалами корпуса
Номинальное давление Pn: 64 кгс/см2
Рабочая температура: 425 °С
Присоединение к трубопроводу: фланцевое
Диаметр (Dу): 50 мм
Длина: 175 мм
Высота: 550 мм
Масса: 47 кг
Материал (основной): сталь 20
Температура окружающей среды: от -40 до +40°С
Герметичность класса: "А"
