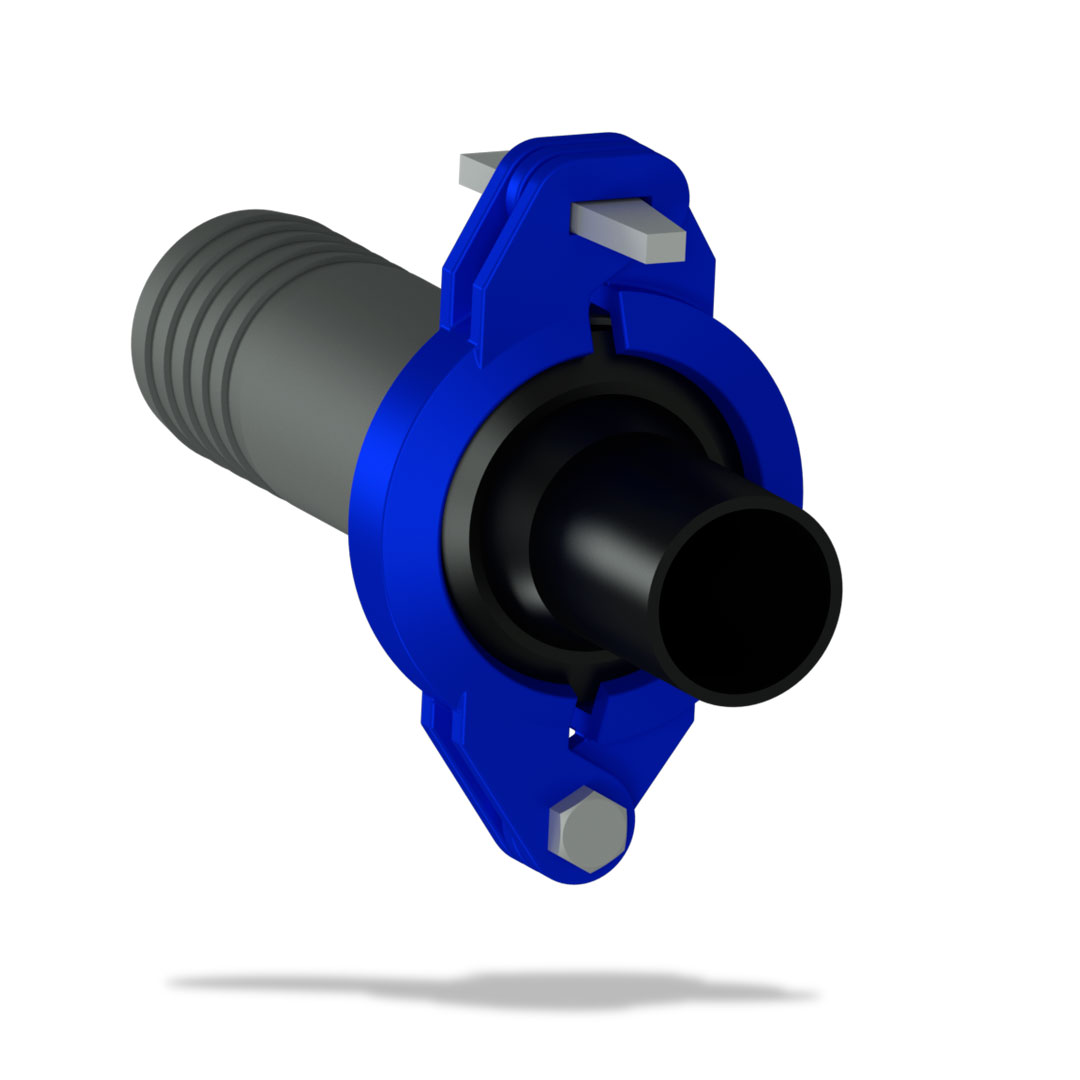

Соединение БРС ПНД–рукав для ПНД-труб Ø63 мм, SDR 11 / SDR 17, с клиновым хомутом

БРС ПНД–рукав для ПНД 63 мм, Ду50, с клином

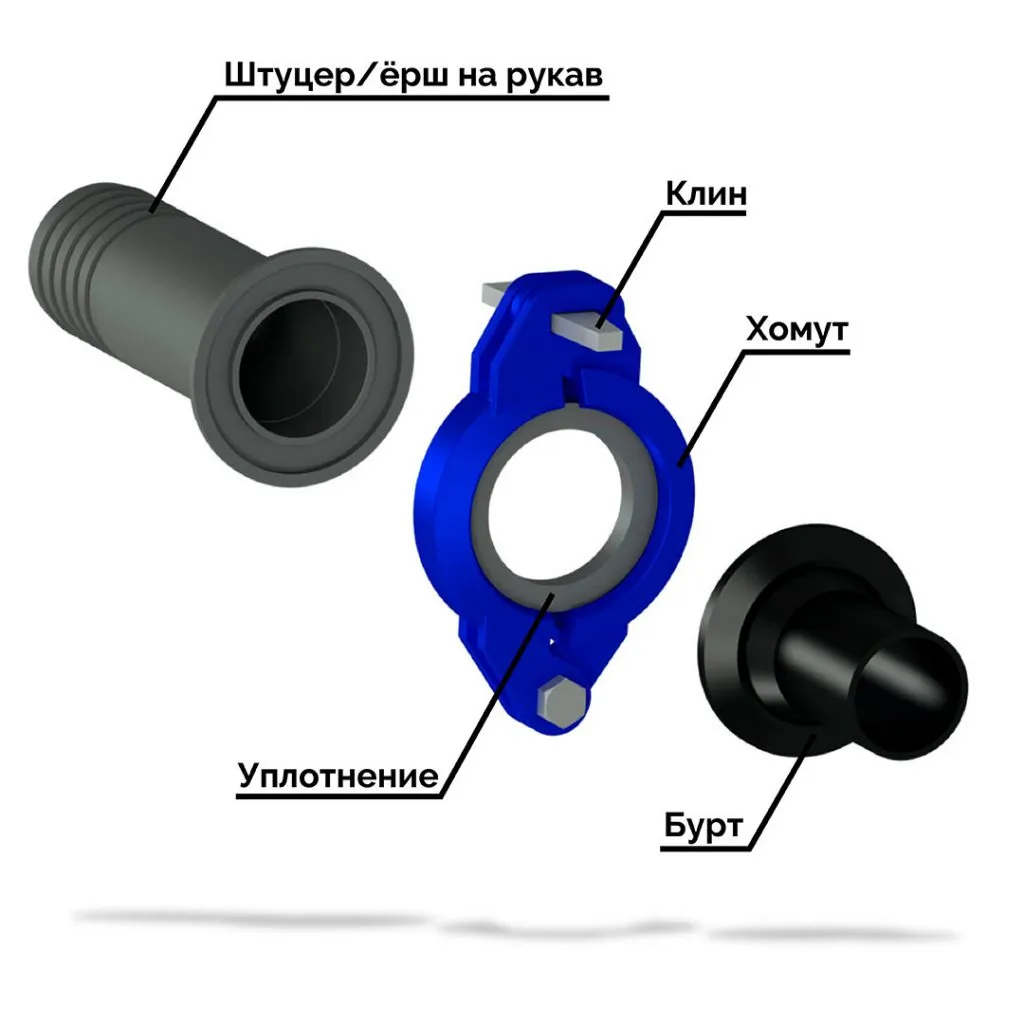

Позиция	Количество	Условия
Хомут БРС Ду50 Ру1.6, 2.5, 4.0 МПа с клином	1 шт.	Для всех вариантов комплектации
Кольцо уплотнительное БРС Ду50 Ру1.6, 2.5, 4.0 МПа	1 шт.	Для всех вариантов комплектации
Втулка БРС ПНД 63 SDR17	1 шт.	Для трубы ПЭ100 SDR17, PN10 — до 1,0 МПа (10 кгс/см²)
Втулка БРС ПНД 63 SDR11	1 шт.	Для трубы ПЭ100 SDR11, PN16 — до 1,6 МПа (16 кгс/см²)
Штуцер для шланга 2, Ду50 Ру1.6, 2.5, 4.0 МПа для БРС с шарнирным хомутом	1 шт.	Для всех вариантов комплектации

В комплект входят две втулки одного выбранного исполнения SDR11 или SDR17, а не оба варианта одновременно.

Справочные пределы давления относятся к стандартным водопроводным трубам ПЭ100 при 20 °C и не являются отдельной паспортной характеристикой втулки.

Сравнить

Добавить в список желаний

В категории: БРС низкого давления, БРС ПНД–рукав

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: БРС-Ё-ПНД-50-1.6-К

Характеристики

Overview

Назначение БРС	ПНД/Рукав
Диаметр соединения, мм	БРС Ду50
Давление, MPa	БРС Ру1.6 МПа
Уплотнение	7В14-1
Среда	Бетон, Вода, Воздух, Пульпа
Температура среды C	от -45 до +100
Герметичность	Класс А
Метрический размер	БРС 2 дюйма
Внешний диаметр ерша, мм	55
Внутренний диаметр ерша, мм	53
Материал Хомута	Ст.35
Ширина, В, мм	110
Длина, L, мм	48
Высота, H, мм	172
Тип фланца	Бурт ПНД, Ёрш
Тип хомута	БРС с клином
Тип присоединения	ПНД сварка, Сварка
Тип замка	Хомут шарнирный
Материал фланца	ПНД, ст. 20
SDR	11, 17
Комплект	Полный комплект
Наружный диаметр ПЭ-трубы, мм	63

Описание

Чертеж фланца БРС Ду50 Ру1.6 МПа

Выбор ПНД-трубы ПЭ100 по SDR

SDR трубы ПЭ100	PN трубы при воде +20 °C	Что это значит
SDR 11	PN16, 1,6 МПа	Рабочее давление узла ограничено также прочностью БРС, втулки и других деталей.
SDR 17	PN10, 1,0 МПа	Вариант с трубой SDR 17 нельзя считать исполнением на 1,6 МПа.

БРС Ду50 предназначено для соединения ПНД-труб с наружным диаметром 63 мм (разные варианты исполнения втулки). При выборе трубы ПЭ100 для водопровода при +20 °C: SDR 11 — PN16 (1,6 МПа), SDR 17 — PN10 (1,0 МПа). Значения PN относятся к трубе ПЭ100, не являются отдельным паспортным рейтингом втулки или хомута. Допустимое давление собранного соединения не превышает наименьшего допустимого давления трубы, втулки, БРС и иных деталей при фактических условиях. Номинальное Ду БРС не является наружным диаметром ПНД-трубы. Дополнительные SDR возможны только при подтверждении соответствующего исполнения втулки.
