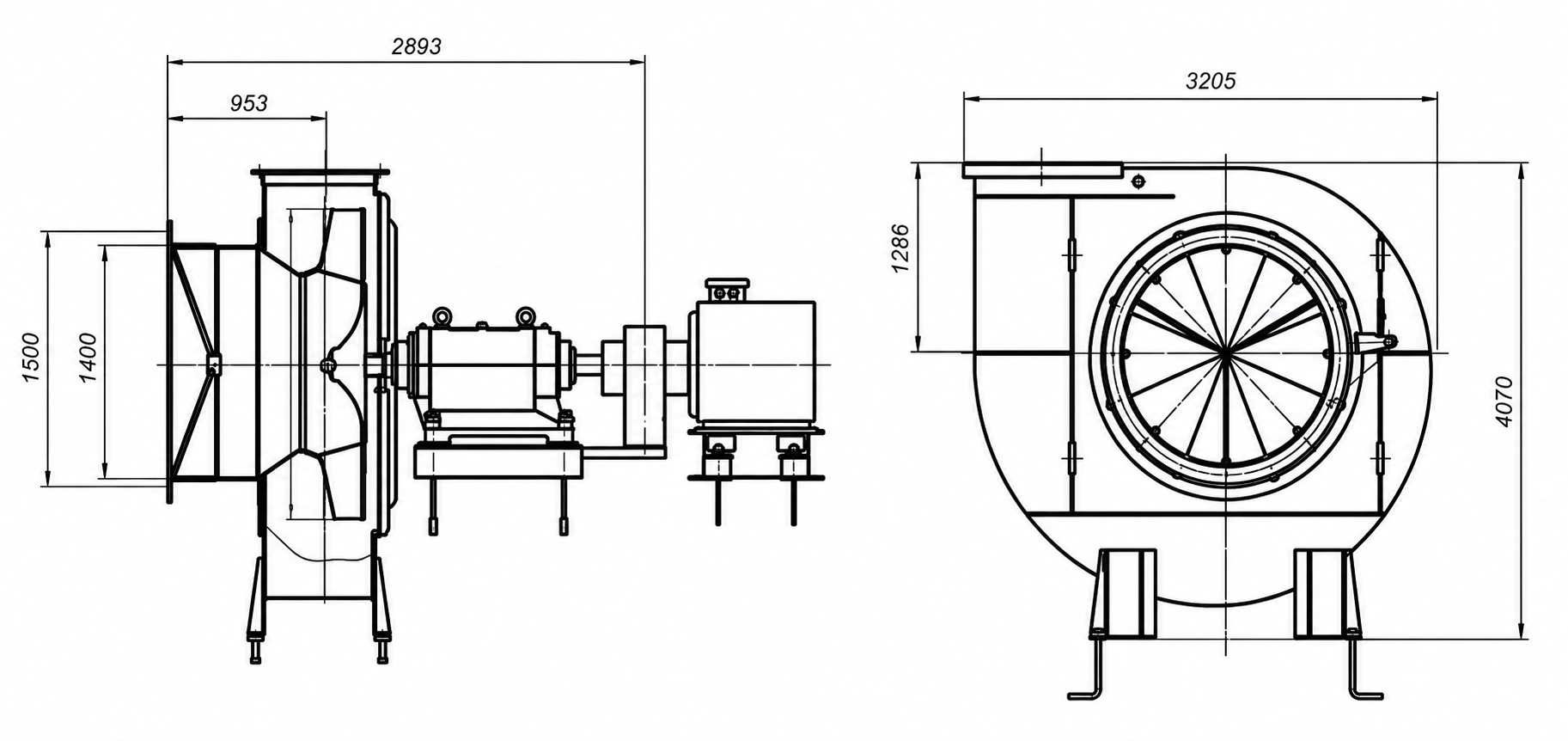

ВДН-21
Вентилятор ВДН-21 промышленный с ходовой частью. Выпускается в левом и правом исполнении, с частотой вращения 1000 об/мин. Предназначен для удаления дымовых газов и работы в составе котельных и тягодутьевых систем.
1090000 ₽
- Стоимость меняется. Актуальную цену уточняйте.
Характеристики
Overview
| Диаметр рабочего колеса, м | 2.1 |
|---|---|
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1000 |
| Угол разворота корпуса при поставке (монтаже) | 90° (0°-278° через 15°) |
| Температура перемещаемой среды на всасывании, С | 30 |
| КПД max, % | 85 |
| Предельная запыленность перемещаемой среды, г/м3 | 0.1 |
| Типоразмер эл. Двигателя | ДАЗО4-400Х-6У1 |
| Установленная мощность эл. Двигателя, кВт | 315 |
| Производительность на всасывании, м3/час | 143000 |
| Полное давление, даПа | 380 |
| Предельная температура перемещаемой среды на всасывании, С | 100 |
| Размещение рабочего колеса дымососаРазмещение рабочего колеса дымососа возможно в двух исполнениях: на вал двигателя и на вал ходовой части | На ходовую частьДымососы одностороннего всасывания с ходовой частью типа Д и ДН |
Описание
Вентиляторы ВДН-21 выпускаются с ходовой частью, в правом и левом исполнении, с частотой вращения 1000 об/мин. Оборудование предназначено для удаления дымовых газов в котельных и промышленных тягодутьевых системах.
Конструкция включает рабочее колесо с 16 загнутыми назад лопатками, спиральный поворотный корпус, всасывающий патрубок, направляющий аппарат и электродвигатель. Возможность изменения угла поворота улитки упрощает подключение газоходов и монтаж оборудования на объекте.
Рабочие колеса проходят заводскую динамическую балансировку, что снижает вибрацию, уменьшает нагрузку на подшипниковые узлы и увеличивает срок службы вентилятора.
Углы поворота ВДН-21 левого вращения
ВДН-21 левого вращения
Углы поворота ВДН-21 правого вращения
ВДН-21 правого вращения
Обозначения на схеме
ПР – правое вращение вентилятора: ВДН-21 (правый)
ЛЕВ – левое вращение вентилятора: ВДН-21 (левый)
0°…270° – угол поворота корпуса
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ПРАВОЕ – если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ – если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса ВДН-21
Вентиляторы ВДН-21 имеют возможность изменения положения корпуса (улитки) в диапазоне от 0° до 270° с шагом 15°. Это позволяет адаптировать оборудование под схему газоходов, упростить монтаж и снизить аэродинамические потери в системе.
Необходимый угол поворота корпуса согласовывается на этапе заказа. Оборудование изготавливается и собирается на заводе сразу в требуемом исполнении с учетом направления вращения, расположения электродвигателя и особенностей подключения газоходов. Такой подход позволяет избежать дополнительных монтажных работ на объекте и ускоряет ввод оборудования в эксплуатацию.
Самостоятельное изменение положения корпуса после отгрузки не рекомендуется. При разборке и повторной сборке возможно нарушение заводской балансировки рабочего колеса, что приводит к повышенной вибрации, ускоренному износу подшипниковых узлов и снижению ресурса вентилятора. В случае самостоятельного изменения положения улитки заводская гарантия на оборудование не распространяется.
Варианты исполнения
Рабочее колесо вентилятора ВДН21Х:
Схема 3 — соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.
Схема 5 — расположено на валу подшипникового узла. Вал подшипникового узла соединен с электрическим двигателем клиноременной передачей.
- Рабочее колесо вентилятора ВДН-21
— металлический сварной корпус спиральной формы с возможностью изменения угла поворота для адаптации направления выхода дымовых газов под схему газоходов объекта. - Улитка (корпус) вентилятора ВДН-21
— динамически сбалансированное сварное колесо с 16 загнутыми назад лопатками, обеспечивающее стабильную работу и эффективное удаление дымовых газов. - Направляющий аппарат ВДН-21
— регулируемый узел с поворотными лопатками, предназначенный для изменения производительности и управления режимом работы вентилятора. - Всасывающий патрубок ВДН-21
— входной элемент вентилятора, обеспечивающий равномерную подачу дымовых газов к рабочему колесу с минимальными аэродинамическими потерями. - Ступица колеса 21
— усиленный центральный узел рабочего колеса, предназначенный для надежной посадки на вал электродвигателя и передачи крутящего момента без вибрационных нагрузок. - Ходовая часть вентилятора ВДН-21
— опорный узел вентилятора, включающий вал, подшипниковые опоры и элементы крепления, предназначенный для обеспечения стабильного вращения рабочего колеса, снижения вибрационных нагрузок и надежной эксплуатации оборудования при высоких температурных и динамических режимах работы.
Отдельные узлы и комплектующие вентилятора ВДН-21 под заказ
