ВГДН-12,5
Вентилятор ВГДН-12,5 применяется для подачи воздуха после воздухоподогревателя в топку стационарного парового котла. Производительность на всасывании — 77 600 м³/ч, полное давление — 403 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
- Корпус-улитка
- Рабочее колесо
- Направляющий аппарат
- Ходовая часть
- Электродвигатель 75 кВт, 1500 об/мин
Дополнительная комплектация
- Всасывающий карман (карман Рихтера)
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для вентилятора ВГДН-12,5:
- Корпус-улитка
- Рабочее колесо
- Направляющий аппарат
- Всасывающий карман (карман Рихтера)
- Ходовая часть
- Полумуфты
- Стопорное устройство
- Промежуточный вал для ходовой части
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Вентилятор ВГДН-12,5 применяется для подачи воздуха после воздухоподогревателя в топку стационарного парового котла. Это центробежная машина одностороннего всасывания для горячего дутья.
Конструкция и исполнение
Основные узлы — рабочее колесо, спиральный корпус, ходовая часть с крыльчаткой охлаждения, осевой направляющий аппарат и рама ходовой части. Ходовая часть выполнена с кованым валом и подшипниками в общем разъёмном корпусе; соединение с электродвигателем осуществляется муфтой.
Крыльчатка охлаждения снижает передачу тепла по валу от рабочего колеса к подшипникам. Рабочее колесо имеет 16 лопаток.
Параметры подбора
Диаметр рабочего колеса — 1250 мм. Максимальная синхронная частота вращения — 1500 об/мин. Предельная температура перемещаемой среды на всасывании — 400 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить вентилятор ВГДН-12,5 можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 1520 кг |
|---|---|

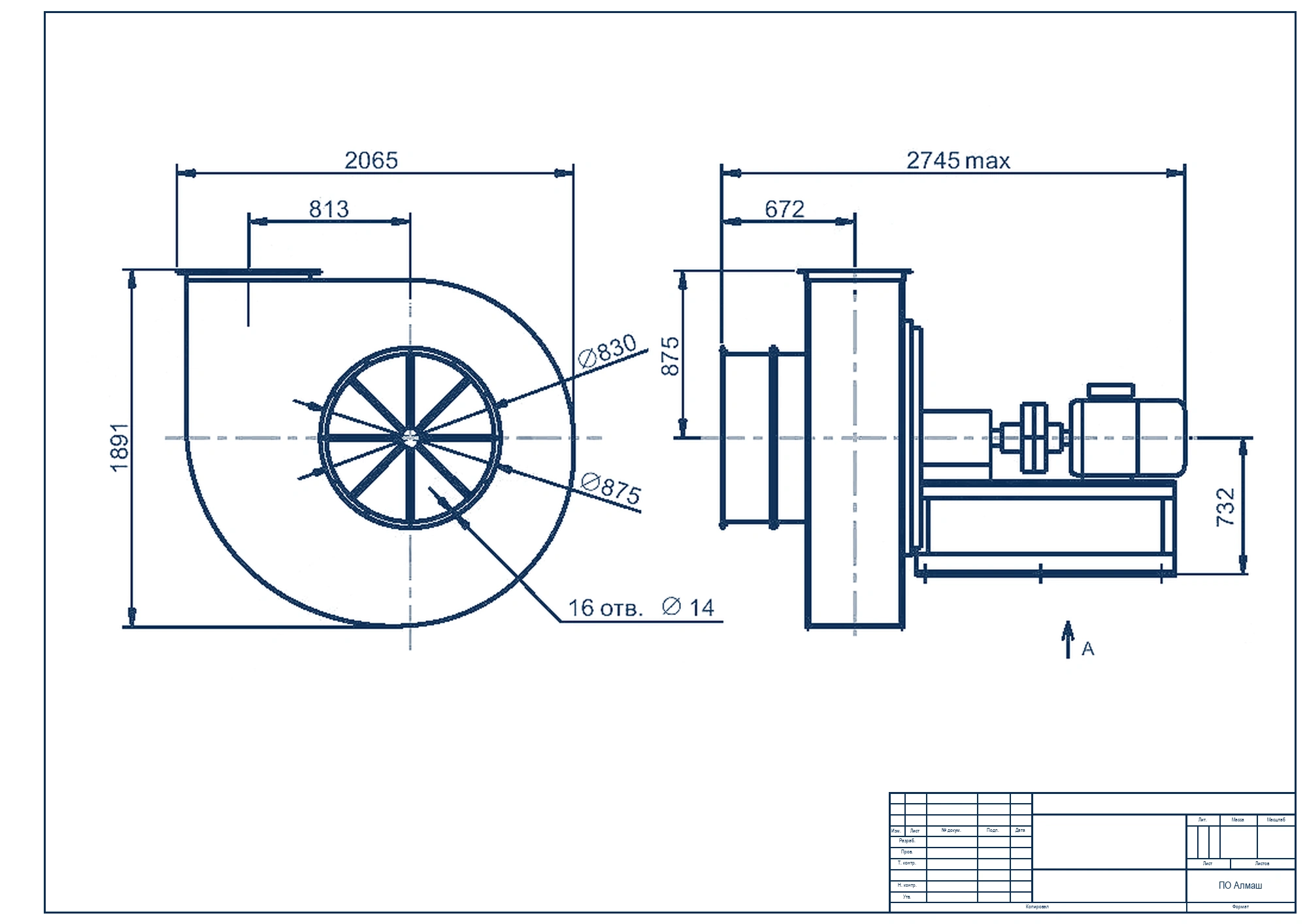

| Габариты | 2745 × 2065 × 1891 мм |
| Диаметр рабочего колеса, м | 1.25 |
| Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
| Температура перемещаемой среды на всасывании, С | 400 |
| КПД max, % | 85 |
| Типоразмер эл. двигателя | 4АМ250S4 |
| Установленная мощность эл. Двигателя, кВт | 75 |
| Потребляемая мощность, кВт | 47.2 |
| Производительность на всасывании, м3/час | 77600 |
| Полное давление, даПа | 403 |
| Габаритные размеры, мм | 2745 × 2065 × 1891 |
| Масса ТДМ, кг | 1520 (без электродвигателя) |
| Предельная температура перемещаемой среды на всасывании, С | 400 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
