ВГДН-17
Вентилятор ВГДН-17 применяется для подачи воздуха после воздухоподогревателя в топку стационарного парового котла. Производительность на всасывании — 113 000 м³/ч, полное давление — 519 даПа.
Доступно для предзаказа
Pick up from the Woodmart Store
To pick up today
Free
Courier delivery
Our courier will deliver to the specified address
2-3 Days
From $40
DHL Courier delivery
DHL courier will deliver to the specified address
1-2 Days
From $40
Состав агрегата
- Корпус-улитка
- Рабочее колесо
- Направляющий аппарат
- Ходовая часть
- Электродвигатель 200 кВт, 1500 об/мин
Дополнительная комплектация
- Всасывающий карман (карман Рихтера)
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Состав поставки и дополнительное оборудование согласовываются в коммерческом предложении.
Запасные части и узлы для вентилятора ВГДН-17:
- Корпус-улитка
- Рабочее колесо
- Направляющий аппарат
- Всасывающий карман (карман Рихтера)
- Ходовая часть
- Полумуфты
- Стопорное устройство
- Промежуточный вал для ходовой части
- Корпус ходовой части
- Крышка корпуса ходовой части
- Торцевые крышки ходовой части
- Исполнительный механизм МЭО
- Устройство плавного пуска электродвигателя
- Частотный преобразователь для электродвигателя
Ссылки ведут в разделы каталога. Совместимость выбранной детали уточняется по модели машины, исполнению и номеру чертежа.
Описание
Вентилятор ВГДН-17 применяется для подачи воздуха после воздухоподогревателя в топку стационарного парового котла. Это центробежная машина одностороннего всасывания для горячего дутья.
Конструкция и исполнение
Основные узлы — рабочее колесо, спиральный корпус, ходовая часть с крыльчаткой охлаждения, осевой направляющий аппарат и рама ходовой части. Ходовая часть выполнена с кованым валом и подшипниками в общем разъёмном корпусе; соединение с электродвигателем осуществляется муфтой.
Крыльчатка охлаждения снижает передачу тепла по валу от рабочего колеса к подшипникам. Рабочее колесо имеет 16 лопаток.
Параметры подбора
Диаметр рабочего колеса — 1700 мм. Максимальная синхронная частота вращения — 1500 об/мин. Предельная температура перемещаемой среды на всасывании — 400 °С.
При заказе укажите рабочую точку, параметры среды, направление вращения, угол корпуса и требуемую комплектацию. Состав поставки и сроки фиксируются в коммерческом предложении.
Чтобы купить вентилятор ВГДН-17 можно:
- Позвонить по номеру 8-800-101-71-20
- Написать на po-almash@mail.ru
Характеристики
Overview
| Вес | 3280 кг |
|---|---|

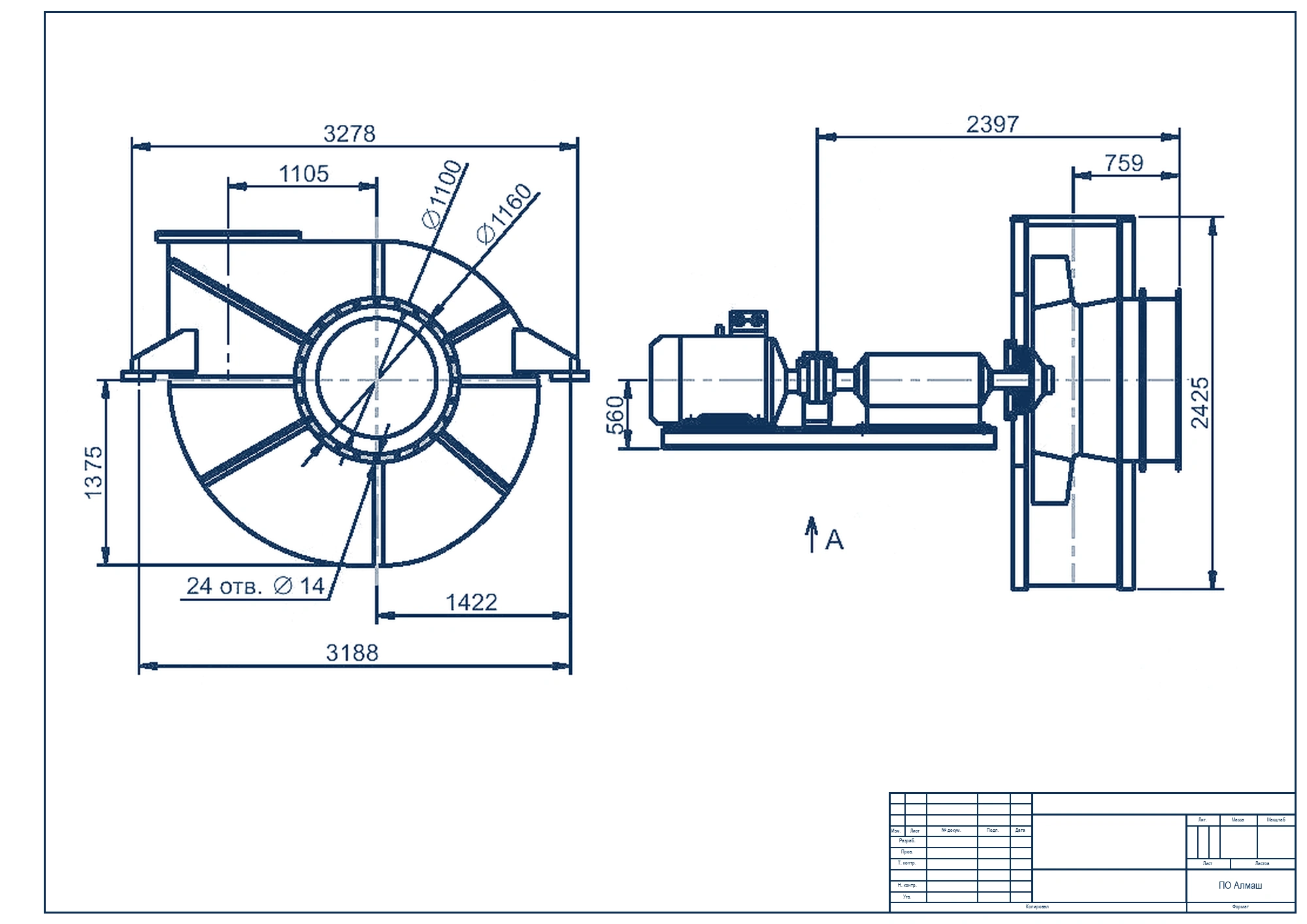

| Габариты | 2397 × 3278 × 2425 мм |
| Диаметр рабочего колеса, м | 1,7 |
| Частота вращения , об/минЧастота вращения рабочего колеса двигателя(синхронная), max, об/мин | 1500 |
| Типоразмер эл. двигателя | АИР315М6У2 |
| Установленная мощность эл. Двигателя, кВт | 200 |
| Производительность на всасывании, м3/час | 113000 |
| Полное давление, даПа | 519 |
| Температура перемещаемой среды на всасывании, С | 400 |
| КПД max, % | 85 |
| Предельная температура перемещаемой среды на всасывании, С | 400 |
| Габаритные размеры, мм | 2397 × 3278 × 2425 |
| Масса ТДМ, кг | 3280 (без электродвигателя) |
| Угол разворота корпуса при поставке (монтаже) | 255° (0°-270° через 15°) |
