Как соединить стальную трубу с резиновой БРС соединением
Инструкция БРС соединение стальной трубы с рукавом
В нашей компании мы изготавливаем быстроразъемные соединения (БРС) для стальных трубопроводов с давлением до 160 кг/см² (16 МПа). Однако, учитывая запросы наших клиентов мы адаптировали наши соединения для использования с трубами из различных материалов. Разработали решения для быстрого соединения ПНД труб и резиновых рукавов. В данной статье мы рассмотрим процесс соединения стальной трубы с резиновым рукавом с помощью БРС с шарнирным хомутом, подробно описав каждый шаг этого процесса.
Инструкция по шагам

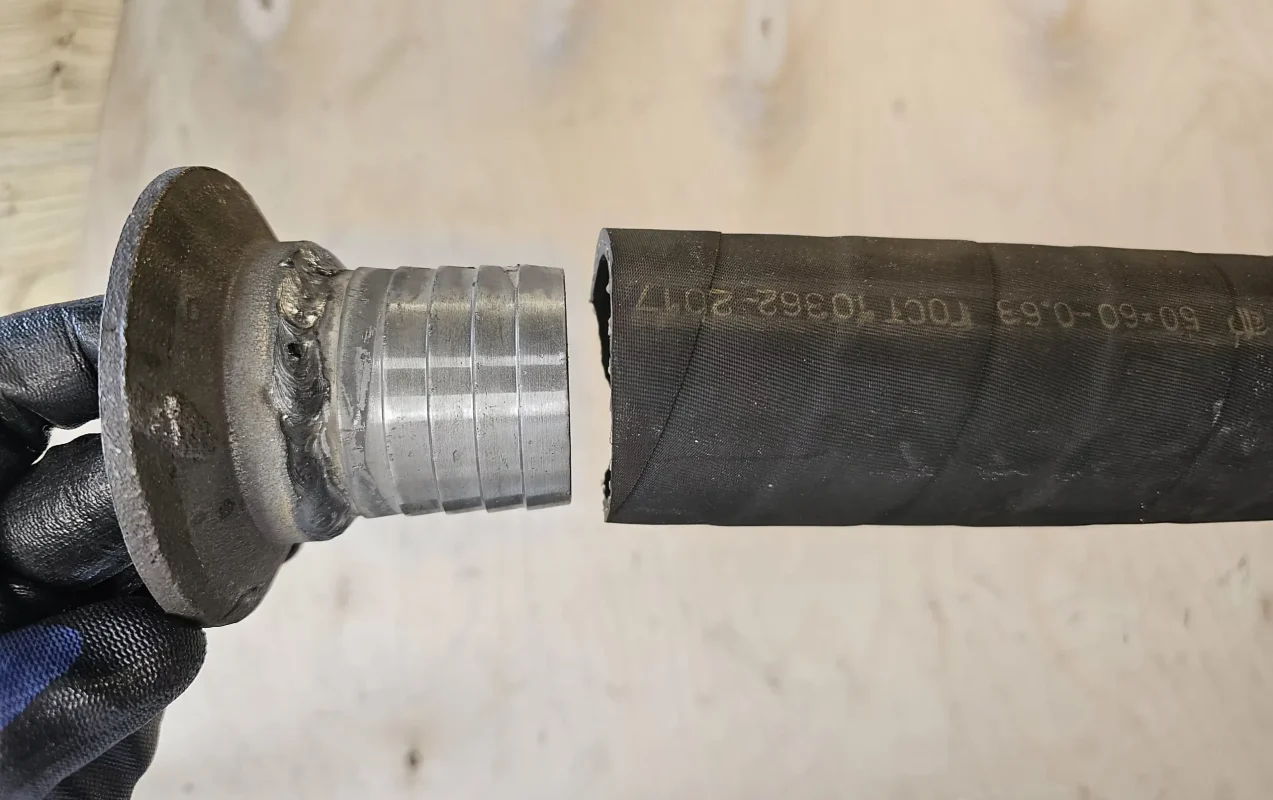

Вставьте бурт с приваренным ершом в резиновый рукав. Ерш позволит рукаву надежно закрепиться на бурте БРС, предотвращая его соскальзывание при эксплуатации.
Для надежного закрепления резинового рукава на бурте используйте обжимной хомут.

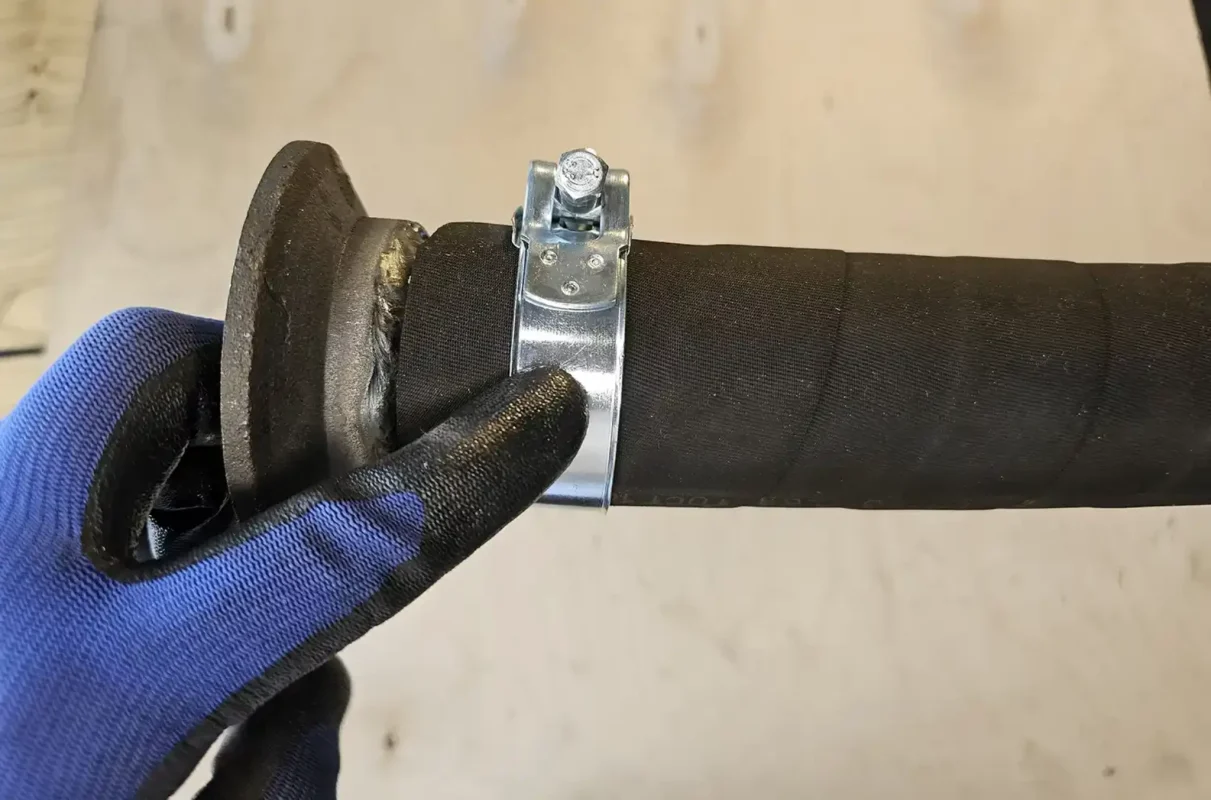

Установка обжимного хомута: Наденьте хомут на резиновый рукав и плотно затяните его, чтобы обеспечить надежное сцепление рукава с буртом. Хомут должен быть затянут до того момента, пока рукав не будет надежно зафиксирован на бурте.

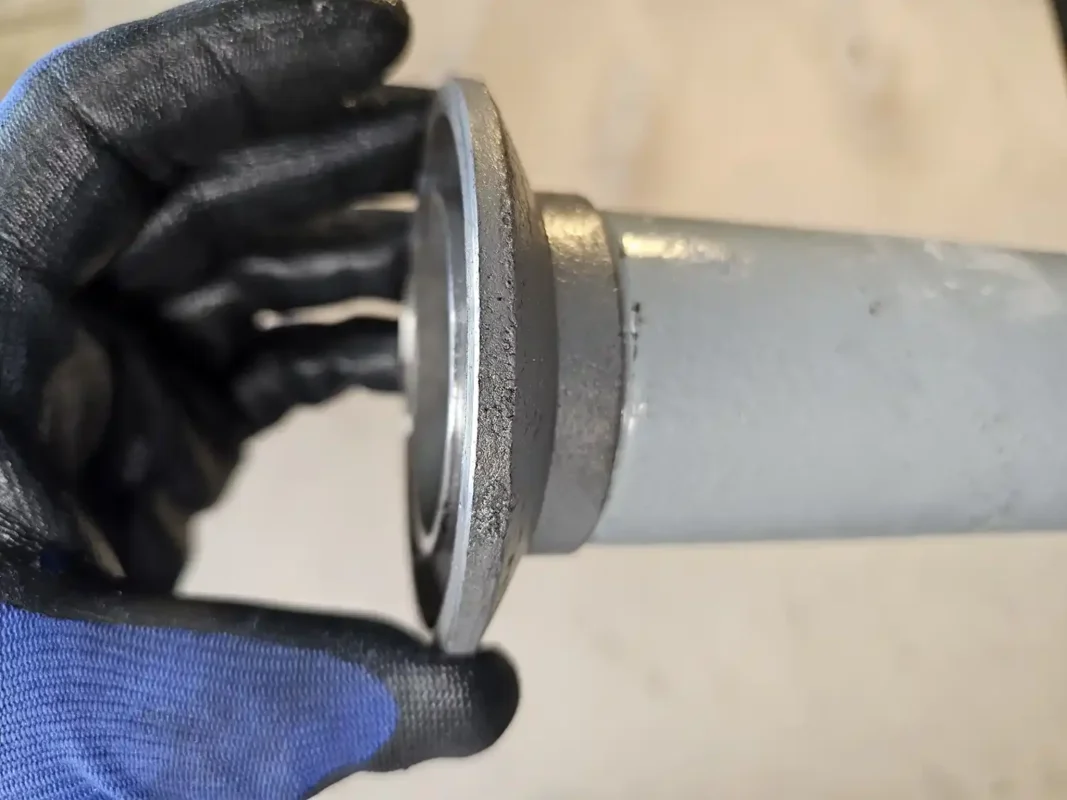

Используя стандартные методы сварки металлических труб, приварите фланец БРС к концу стальной трубы. Убедитесь, что сварка выполнена качественно, чтобы избежать утечек под давлением.
Резиновая прокладка играет ключевую роль в соединении, так как она не только герметизирует соединение, но и центрует трубы.

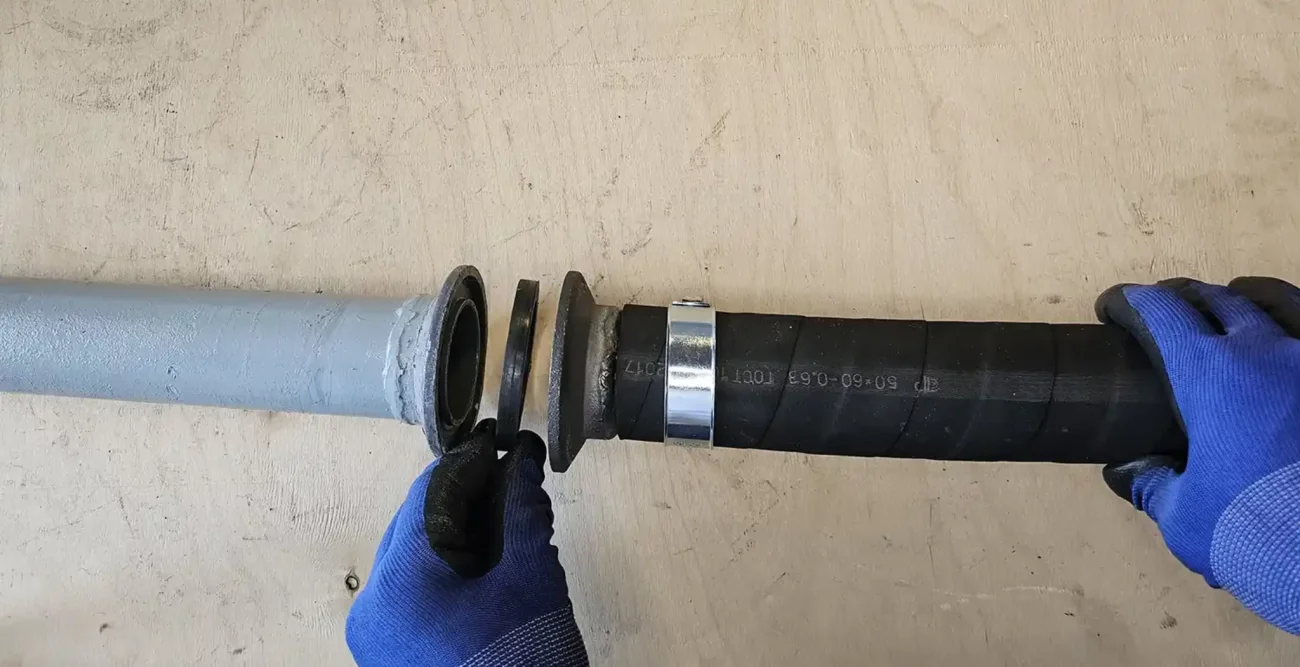

Установка прокладки: Поместите резиновую прокладку между концами стальной трубы и резинового рукава. Прокладка должна быть установлена таким образом, чтобы она оставалась на месте при соединении труб.
Теперь, когда все подготовлено, можно приступать к непосредственному соединению труб.

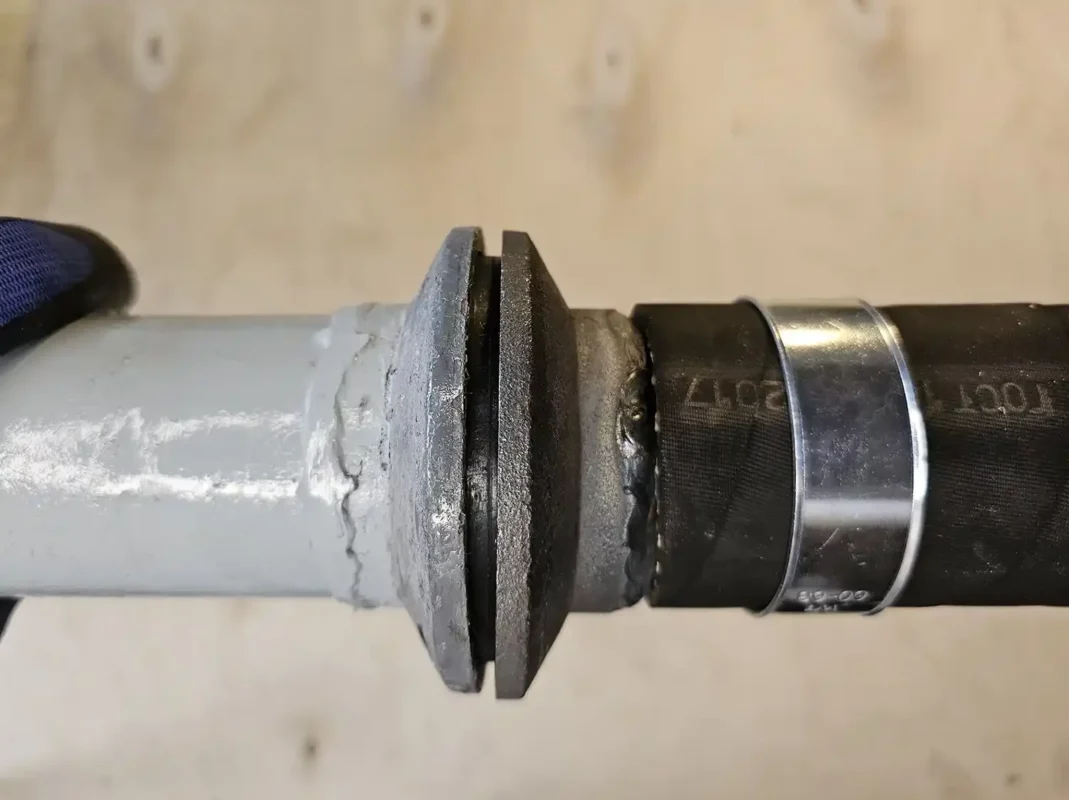

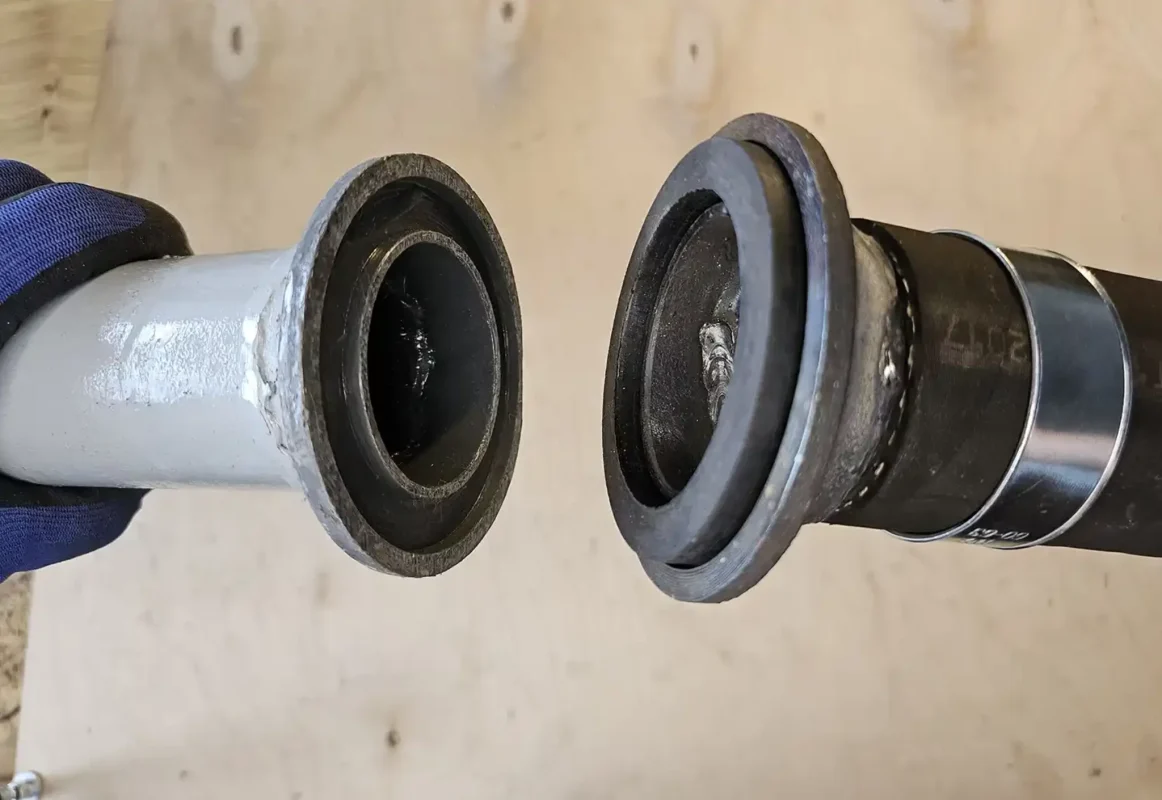

Стыковка концов труб: Соедините концы стальной трубы и резинового рукава таким образом, чтобы прокладка находилась между ними. Убедитесь, что прокладка правильно центрирована и не перекошена.
Шарнирный хомут используется для окончательного скрепления труб и обеспечения герметичности соединения.

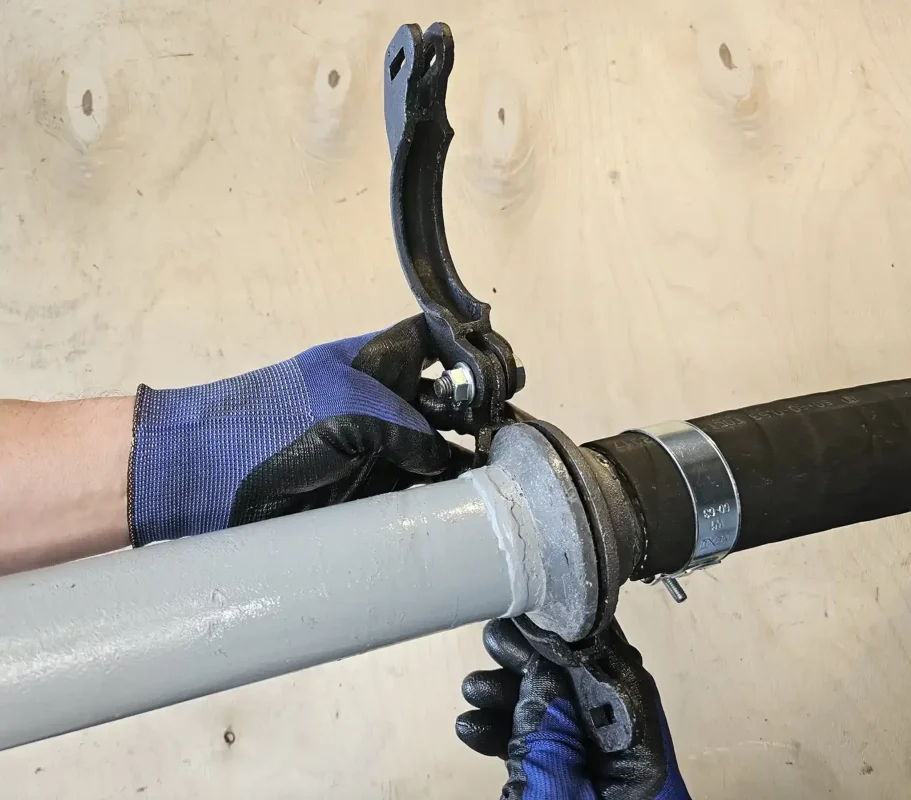

Надевание хомута: Наденьте шарнирный хомут на соединенные бурты стальной трубы и резинового рукава. Убедитесь, что хомут полностью охватывает оба бурта.

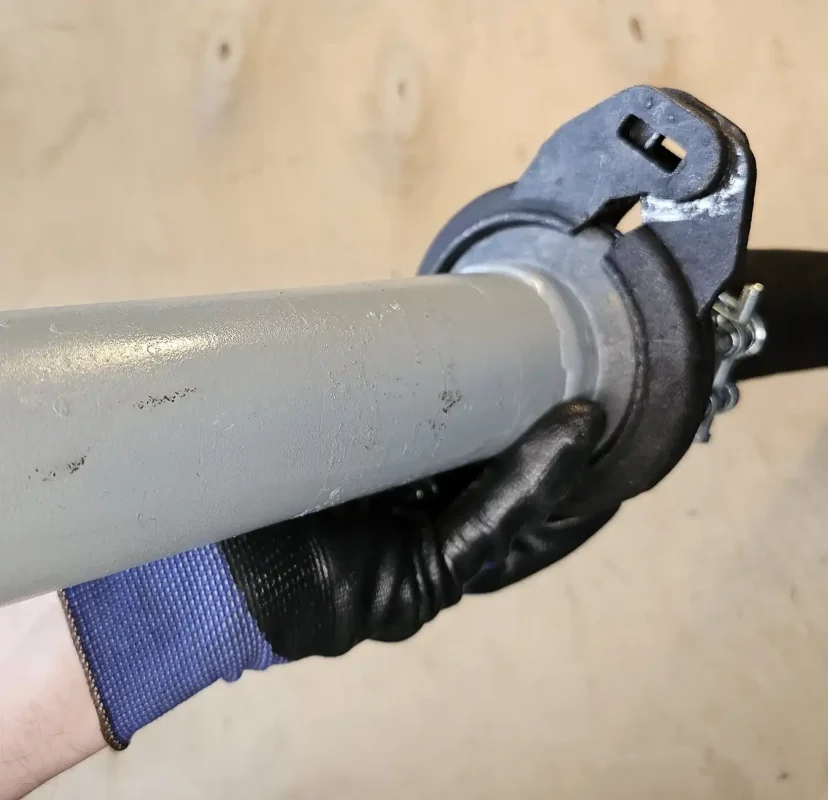

Затягивание хомута: Сожмите хомут руками до тех пор, пока в прорези ушей не появится отверстие для установки клина
Для окончательной фиксации хомута используется клин.

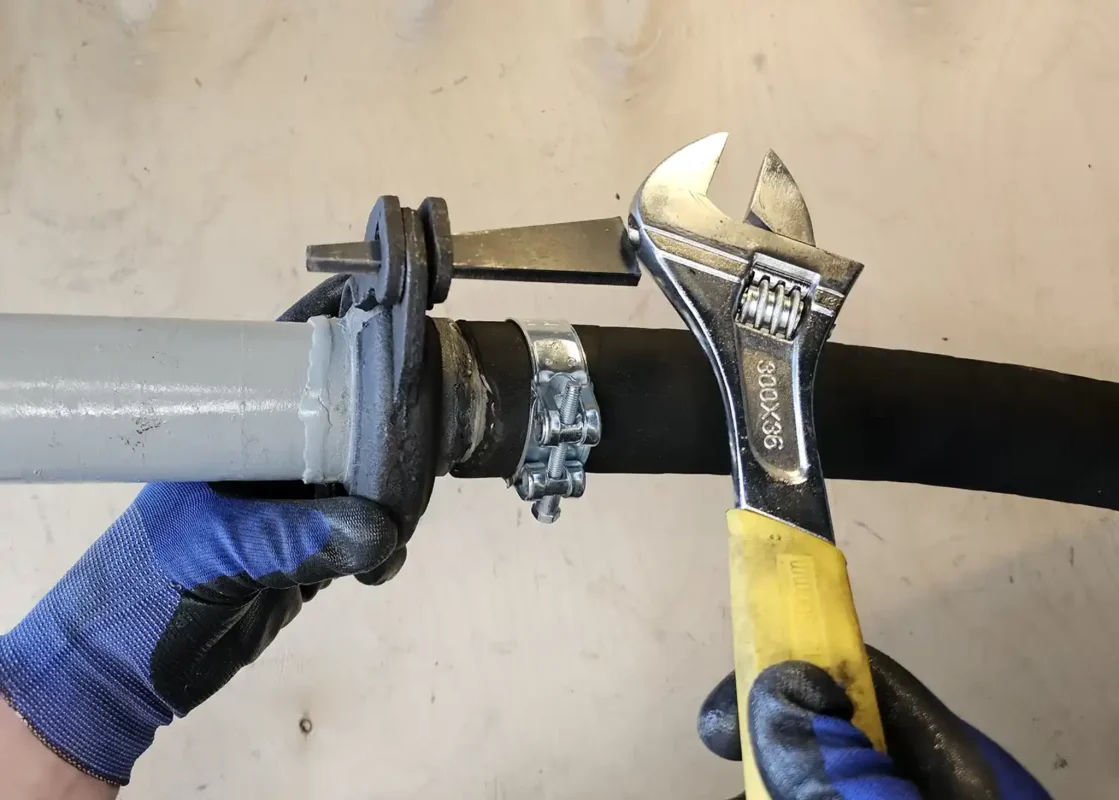

Вставка клина: Вставьте клин в отверстие в ушах хомута. Используйте любой подручный инструмент, чтобы забить клин до необходимой степени. Чем сильнее забит клин, тем лучше будет герметичность соединения.
Процесс разборки происходит в обратном порядке.

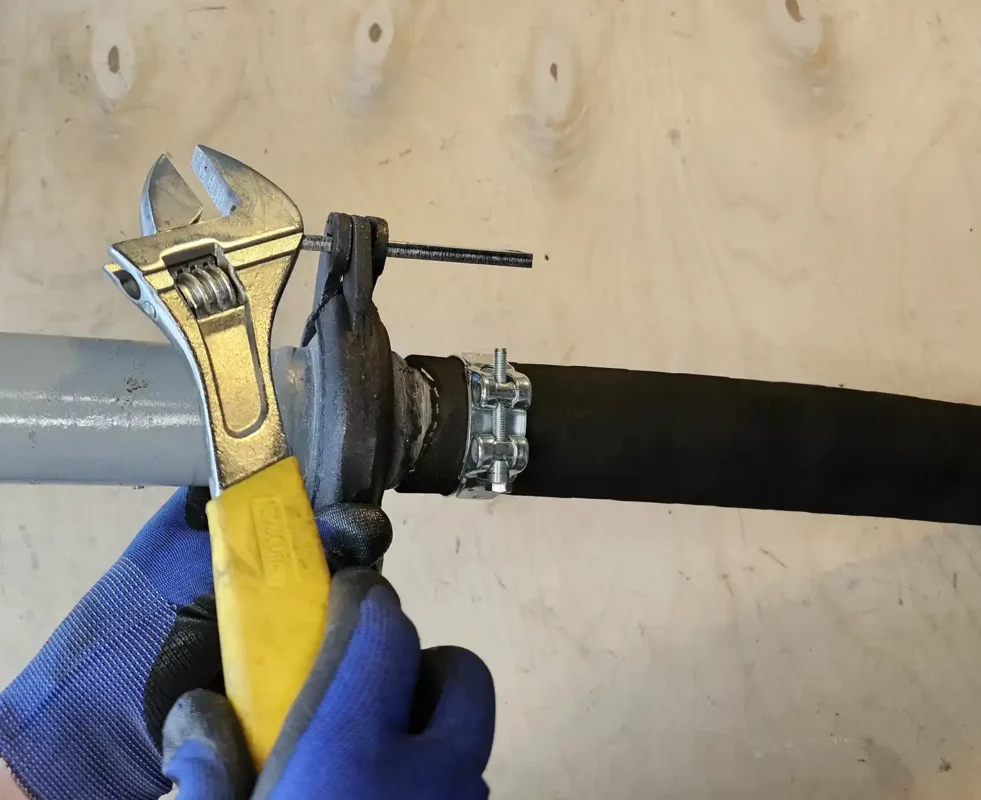

Извлечение клина: Выбейте клин, чтобы ослабить соединение.

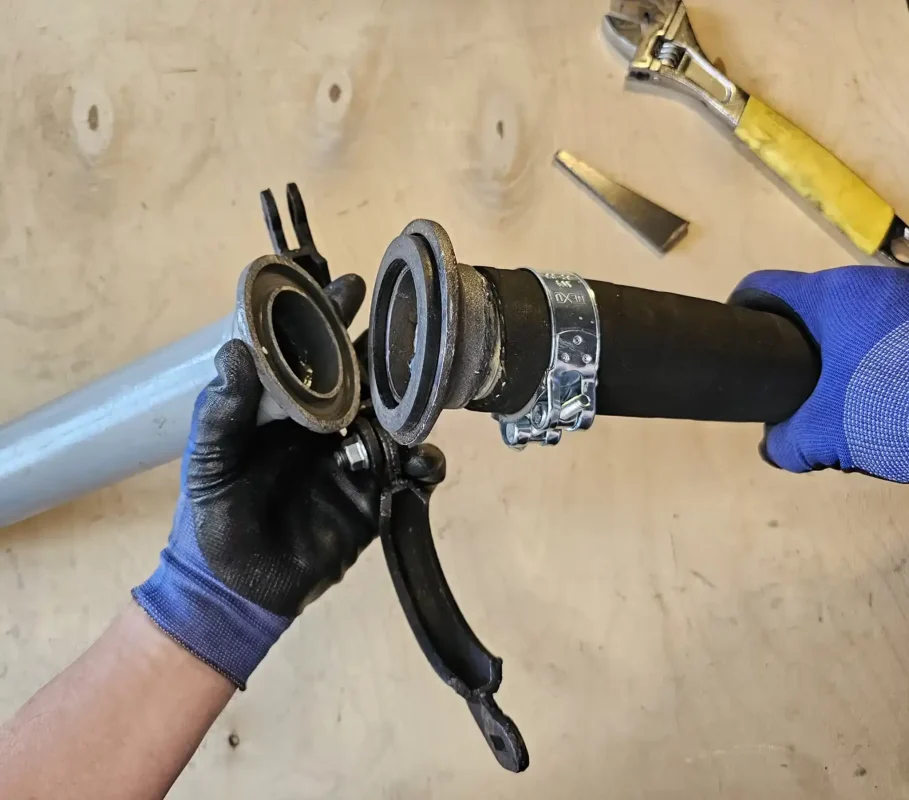

Разборка хомута: Снимите шарнирный хомут, чтобы освободить трубы.
Варианты с болтовым хомутом

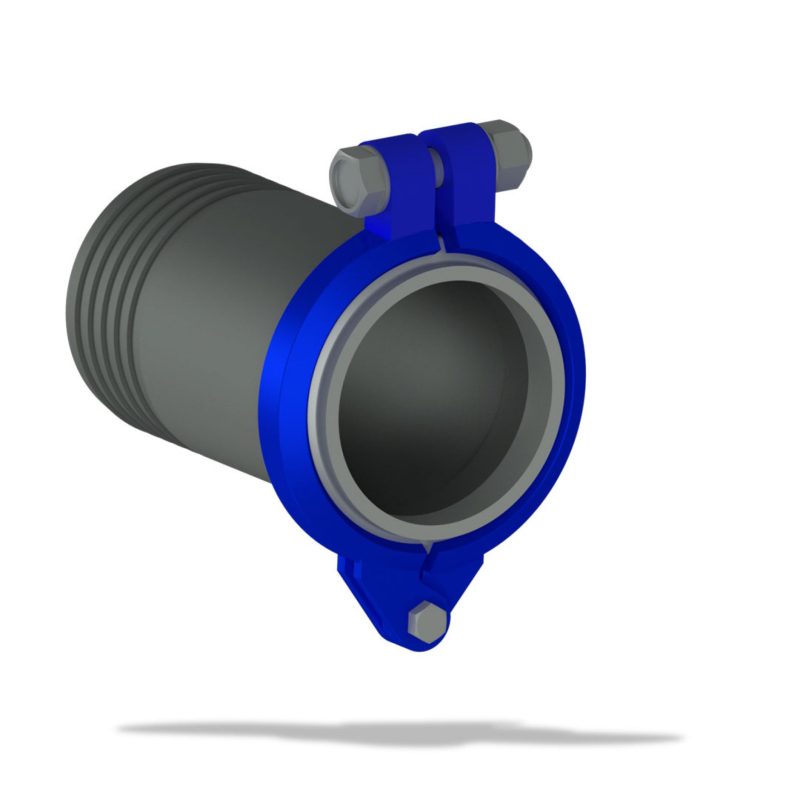

Иногда заказчики просят шарнирный хомут не с клином, а с болтом. Это актуально для трубопроводов с сильной вибрацией, где клин может прослабиться или выпасть. В таких случаях мы предлагаем хомут с одним болтом. Процесс сборки и разборки аналогичен клиновому хомуту, только вместо клина используется болт или шпилька с гайками. Скорость монтажа при этом увеличивается незначительно, но требуется инструмент — гаечный ключ
Комплектация

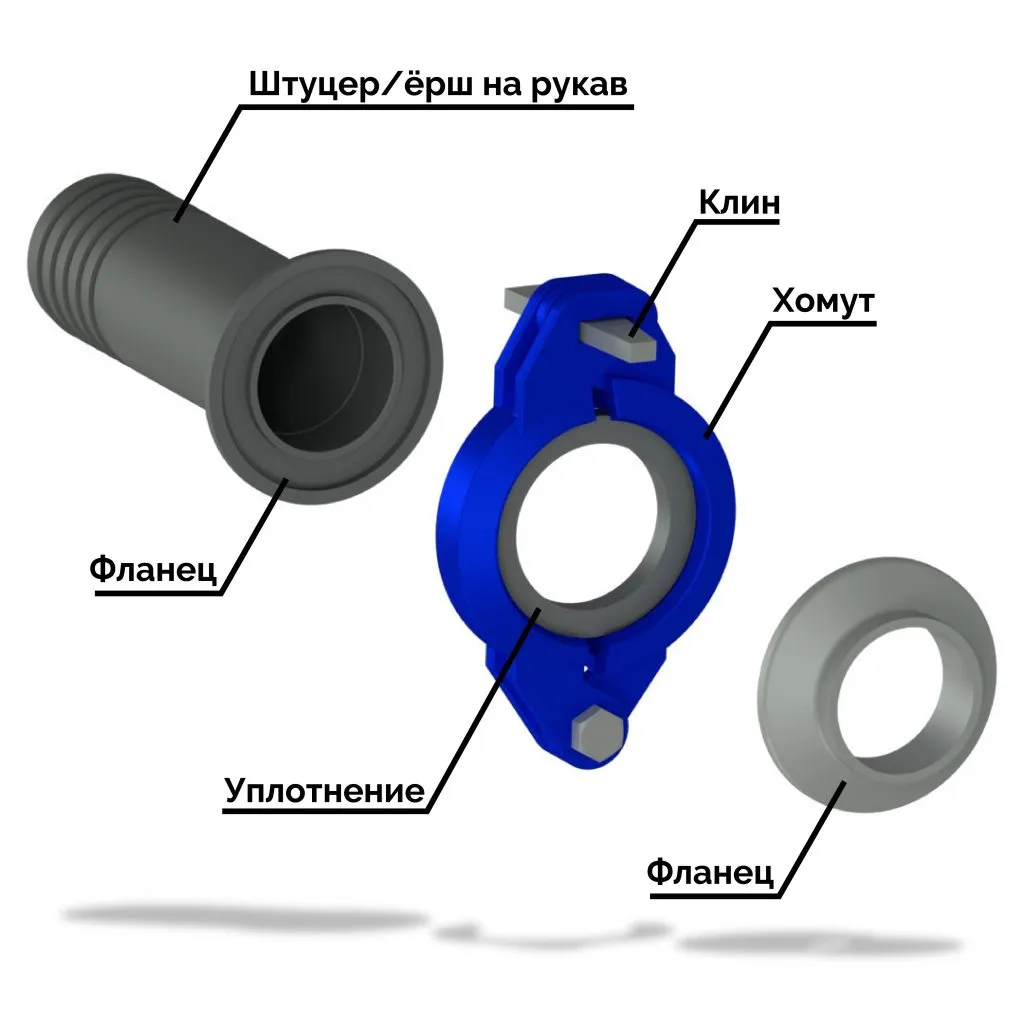

| Переход стальной трубы на резиновый шланг | |
|---|---|
| Хомут шарнирный | 1 |
| Штуцер (ёрш на рукав) | 1 |
| Фланец БРС | 2 |
| Уплотнение | 1 |
| Клин/болт (гайка) | 1/1 |
| *Трубы и рукава в комплект не входят | |
Преимущества
Скорость сборки разборки
Стоимость
Серийное Российское производство
Заключение
БРС для соединения стальной трубы с резиновым рукавом представляют собой надежное, экономичное и быстрое решение для трубопроводных систем высокого давления. Независимо от выбора между клиновым или болтовым шарнирным хомутом, наши соединения обеспечат прочное и герметичное соединение, удовлетворяющее требования различных промышленных задач.
