Комплект ответных фланцев (КОФ)

Надежность любого фланцевого соединения зависит не только от качества самих фланцев. Даже самые прочные и правильно изготовленные детали не смогут обеспечить герметичность трубопровода, если неправильно подобрать прокладку, использовать неподходящий крепеж или допустить ошибки при сборке узла. Именно поэтому при монтаже трубопроводов, запорной арматуры, насосного оборудования, резервуаров и технологических установок применяют комплект ответных фланцев — КОФ.

На практике многие специалисты уделяют основное внимание выбору фланцев, считая остальные элементы второстепенными. Однако большинство протечек, разгерметизаций и преждевременных ремонтов связано не с самими фланцами, а с ошибками при подборе прокладок и крепежных изделий. Неправильно выбранная шпилька, отсутствие шайбы или несоответствие прокладки рабочей среде способны привести к серьезным последствиям даже при использовании качественных комплектующих.

В этой статье подробно разберем, что входит в комплект ответных фланцев, какую функцию выполняет каждый элемент, как правильно подбирать прокладки и крепеж, а также рассмотрим наиболее распространенные ошибки, которые допускают при комплектации и монтаже фланцевых соединений.

Таблица соответствия размеров Комплектов Ответных Фланцев (КОФ)

Ду	Ру	Кол-во фланцев	Прокладки (шт)	Размеры прокладки для фланцев исп. 1	Размеры прокладки для фланцев исп. 2,3	Размеры прокладки для фланцев исп. 4,5	Болты (шпильки) шт	Размеры болта	Размеры шпильки	Гайки шт.	Размеры гайки
15	10	2	2	50х20	39х20	39х29	8	12*40	12*60	16	М12
20	10	2	2	60х25	50х25	50х36	8	12*45	12*60	16	М12
25	10	2	2	69х29	57х29	57х43	8	12*50	12*70	16	М12
32	10	2	2	81х38	65х38	65х51	8	16*50	16*70	16	М16
40	10	2	2	91х45	75х75	75х61	8	16*55	16*80	16	М16
50	10	2	2	106х57	87х57	87х73	8	16*55	16*80	16	М16
65	10	2	2	126х75	109х75	109х95	8	16*60	16*80	16	М16
80	10	2	2	141х87	120х87	120х106	8	16*60	16*80	16	М16
100	10	2	2	161х106	149х106	149х129	16	16*65	16*90	32	М16
125	10	2	2	191х132	175х132	175х155	16	16*70	16*90	32	М16
150	10	2	2	216х161	203х161	203х183	16	20*75	20*100	32	М20
200	10	2	2	241х216	259х216	259х239	16	20*75	20*100	32	М20
250	10	2	2	327х264	312х264	312х292	24	20*75	20*100	48	М20
300	10	2	2	376х318	363х318	363х343	24	20*80	20*110	48	М20
350	10	2	2	436х372	421х372	421х395	32	20*80	20*110	64	М20
400	10	2	2	487х421	473х421	473х447	32	24*90	24*120	64	М24
500	10	2	2	592х528	575х528	575х549	40	24*95	24*130	80	М24
600	10	2	2	693х620	677х620	677х651	40	27*110	27*150	80	М27
700	10	2	2	808х720	777х720	777х751	48	27*110	27*150	96	М27
800	10	2	2	915х820	877х820	877х851	48	30*120	30*160	96	М30
100	10	2	2	1125х1020			56	30*130	30*170	112	М30
15	16	2	2	50х20	39х20	39х29	8	12*45	12*60	16	М12
20	16	2	2	60х25	50х25	50х36	8	12*50	12*70	16	М12
25	16	2	2	69х29	57х29	57х43	8	12*50	12*70	16	М12
32	16	2	2	81х38	65х38	65х51	8	16*55	16*80	16	М16
40	16	2	2	91х45	75х45	75х61	8	16*60	16*80	16	М16
50	16	2	2	106х57	87х57	87х53	8	16*65	16*90	16	М16
65	16	2	2	126х75	109х75	109х95	8	16*70	16*90	16	М16
80	16	2	2	141х87	120х87	120х106	8	16*70	16*90	16	М16
100	16	2	2	166х106	149х106	149х129	16	16*75	16*100	32	М16
125	16	2	2	191х132	175х132	175х155	16	16*75	16*100	32	М16
150	16	2	2	216х161	203х161	203х183	16	20*80	20*110	32	М20
200	16	2	2	271х216	259х216	259х239	24	20*85	20*110	48	М20
250	16	2	2	327х264	312х264	312х262	24	24*85	24*120	48	М24
300	16	2	2	376х318	363х318	363х343	24	24*95	24*130	48	М24
350	16	2	2	436х372	421х372	421х395	32	24*95	24*130	64	М24
400	16	2	2	487х421	473х421	473х447	32	27*110	27*150	64	М27
500	16	2	2	592х528	575х528	575х549	40	30*130	30*170	80	М30
600	16	2	2	693х620	677х620	677х651	40	36*140	36*190	80	М36
700	16	2	2	808х720	777х720	777х751	48	36*150	36*200	96	М36
800	16	2	2	915х820	877х820	877х851	48	36*150	36*200	96	М36
15	25	2	2	50х20	39х20	39х29	8	12*50	12*70	16	М12
20	25	2	2	60х25	50х25	50х36	8	12*50	12*70	16	М12
25	25	2	2	69х29	57х29	57х43	8	12*50	12*70	16	М12
32	25	2	2	81х38	65х38	65х51	8	16*60	16*90	16	М16
40	25	2	2	91х45	75х45	75х61	8	16*65	16*90	16	М16
50	25	2	2	106х57	87х57	87х73	8	16*70	16*90	16	М16
65	25	2	2	126х75	109х75	109х95	16	16*70	16*90	32	М16
80	25	2	2	141х87	120х87	120х106	16	16*75	16*100	32	М16
100	25	2	2	166х106	149х106	149х129	16	20*80	20*110	23	М20
125	25	2	2	191х132	175х132	175х155	16	24*90	24*120	32	М24
150	25	2	2	216х161	203х161	203х183	16	24*85	24*120	32	М24
200	25	2	2	271х216	258х216	259х239	24	24*95	24*130	48	М24
250	25	2	2	327х264	312х264	312х292	24	27*100	27*140	48	М27
300	25	2	2	376х318	363х318	363х343	24	27*110	27*150	48	М27
350	25	2	2	436х372	421х372	421х395	32	30*120	30*160	64	М30
400	25	2	2	487х421	473х421	473х447	32	30*130	30*170	64	М30
500	25	2	2	592х528	575х528	575х548	40	36*150	36*200	80	М36
600	25	2	2	693х620	677х620	677х651	40	36*150	36*200	80	М36

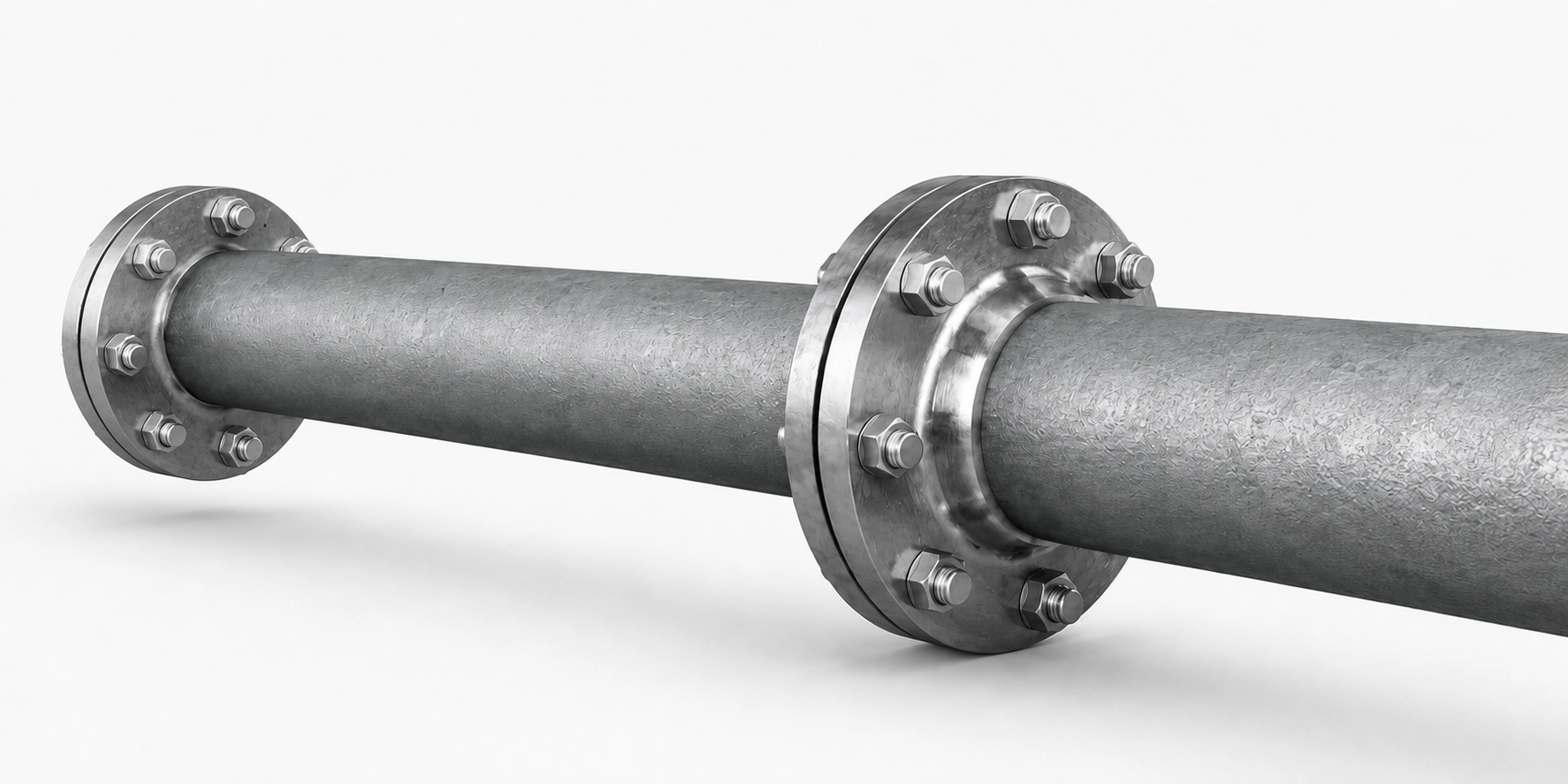

Что такое комплект ответных фланцев и для чего он нужен

Комплект ответных фланцев представляет собой набор элементов, необходимых для создания разъемного фланцевого соединения. Такие соединения широко применяются в системах водоснабжения, теплоснабжения, нефтегазовой отрасли, химической промышленности, энергетике и других сферах, где требуется надежное соединение трубопроводов и оборудования.

Главное преимущество фланцевого соединения заключается в его разборной конструкции. В отличие от сварных соединений, фланцы позволяют быстро демонтировать оборудование для ремонта, обслуживания или замены отдельных узлов без необходимости резки трубопровода. Именно поэтому фланцевые соединения используются практически на всех ответственных участках инженерных систем.

При этом важно понимать, что комплект ответных фланцев — это не только два фланца. Для получения герметичного и прочного соединения необходимы дополнительные элементы, каждый из которых выполняет собственную функцию. Отсутствие хотя бы одного компонента либо его неправильный подбор могут привести к нарушению герметичности, ослаблению соединения или повреждению оборудования.

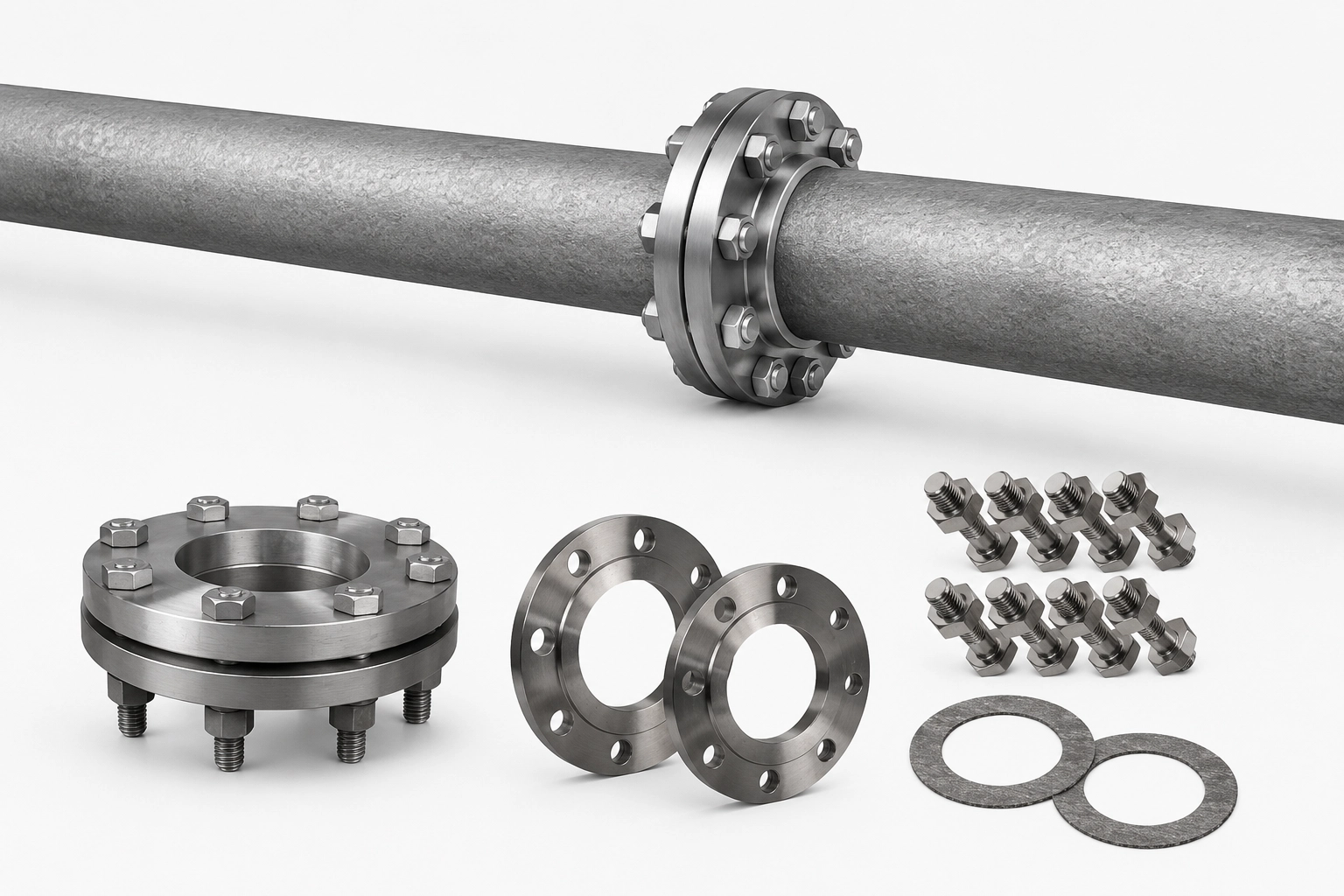

Что входит в комплект ответных фланцев

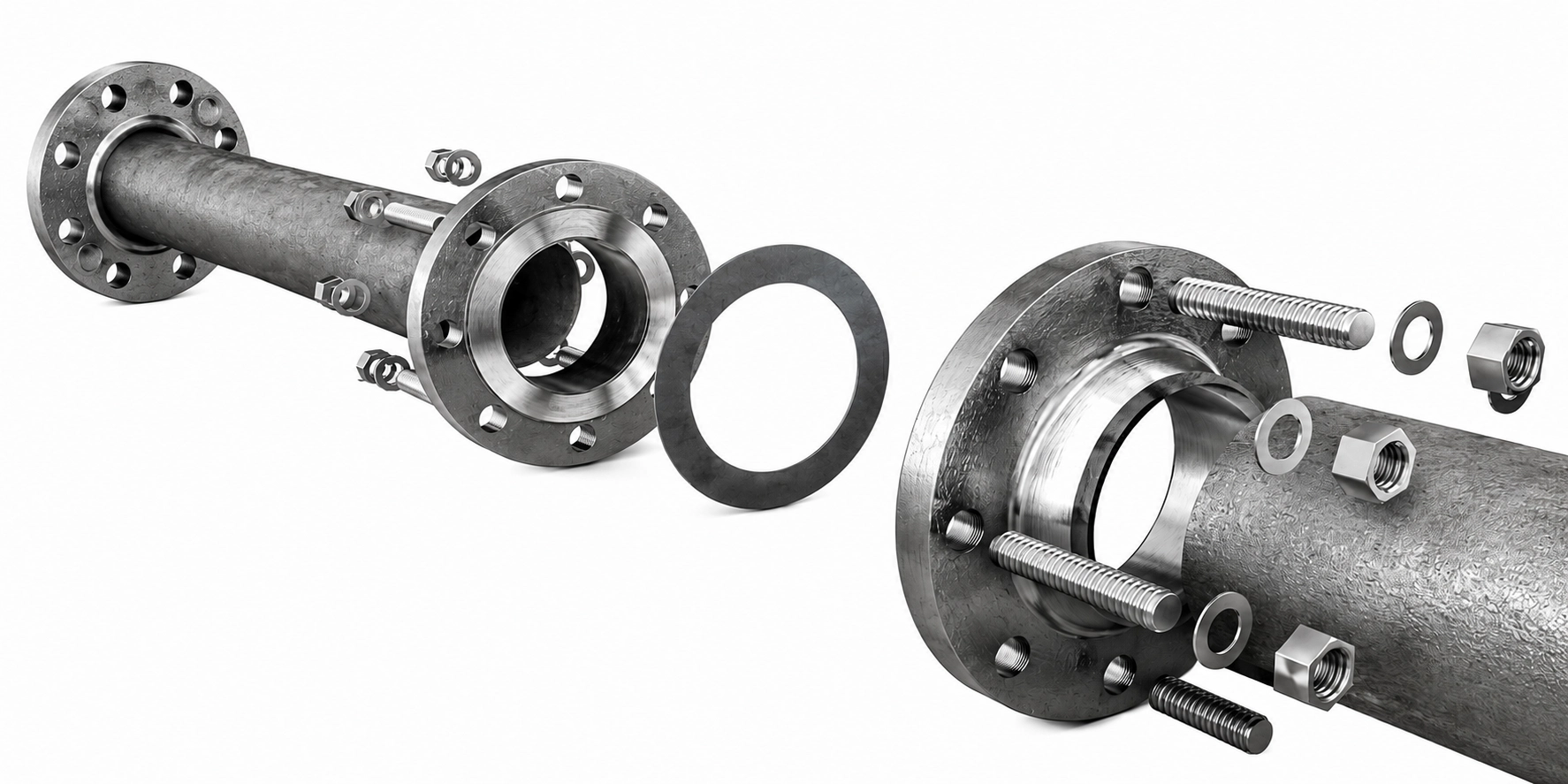

Стандартный комплект ответных фланцев включает несколько обязательных элементов. Основой соединения являются два фланца, которые стягиваются между собой при помощи крепежа. Между уплотнительными поверхностями устанавливается прокладка, обеспечивающая герметичность соединения.

Для создания необходимого усилия прижима используются крепежные изделия. В зависимости от условий эксплуатации это могут быть болты или шпильки в комплекте с гайками. Дополнительно применяются шайбы, которые позволяют равномерно распределять нагрузку и защищают поверхность фланцев от повреждений при затяжке.

Несмотря на кажущуюся простоту конструкции, каждый элемент влияет на надежность всего узла. Поэтому комплект ответных фланцев необходимо рассматривать как единую систему, а не как набор отдельных деталей. При подборе КОФ всегда учитываются условный проход трубопровода, рабочее давление, температура среды, тип транспортируемого продукта и условия эксплуатации оборудования.

Прокладки для КОФ

Прокладка является обязательным элементом фланцевого соединения. Именно она обеспечивает герметичность узла, компенсируя неровности уплотнительных поверхностей фланцев и предотвращая утечки рабочей среды.

Для различных условий эксплуатации применяются прокладки из паронита, резины, металла и других материалов. Выбор зависит от рабочей среды, давления, температуры и типа уплотнительной поверхности фланца.

Не менее важно правильно подобрать размеры прокладки. Несоответствие внутреннего или наружного диаметра может привести к нарушению герметичности соединения. Подробные размеры и исполнения представлены в статье таблица размеров прокладок фланцевых соединений.

Крепеж для фланцевых соединений: болты, шпильки, гайки и шайбы

После выбора фланцев и прокладки необходимо правильно подобрать крепежные изделия. Именно крепеж создает усилие, которое прижимает фланцы друг к другу и обеспечивает необходимое уплотнение прокладки. Даже самая качественная прокладка не сможет выполнять свои функции, если крепеж подобран неправильно или установлен с нарушением требований.

Во фланцевых соединениях применяются болты, шпильки, гайки и шайбы. Каждый из этих элементов выполняет собственную задачу. Болты и шпильки создают стягивающее усилие, гайки обеспечивают фиксацию соединения, а шайбы помогают равномерно распределять нагрузку и защищают поверхность фланцев от повреждений при затяжке.

На первый взгляд может показаться, что крепеж является стандартным изделием и его выбор не представляет сложности. Однако на практике именно ошибки при подборе шпилек, болтов и гаек часто становятся причиной протечек, ослабления соединения и даже аварийных ситуаций. Поэтому крепеж необходимо подбирать с учетом условий эксплуатации трубопровода.

Болт представляет собой цилиндрический стержень с головкой и наружной резьбой. Болты удобны при монтаже благодаря возможности установки в местах с ограниченным доступом. В зависимости от конструкции они могут иметь полную или неполную резьбу. Во многих трубопроводных системах болтовые соединения успешно работают на протяжении всего срока службы оборудования.

Шпилька отличается от болта отсутствием головки. Она представляет собой цилиндрический стержень с наружной резьбой на обоих концах. Такой крепеж считается более надежным для ответственных фланцевых соединений, поскольку обеспечивает более равномерное распределение нагрузки и позволяет точнее контролировать усилие затяжки.

Гайки используются совместно с болтами и шпильками. Они создают необходимое прижимное усилие и удерживают соединение в рабочем состоянии. Для фланцевых соединений чаще всего применяются шестигранные гайки, обеспечивающие удобство монтажа и надежную фиксацию.

Шайбы устанавливаются между гайкой и поверхностью фланца. Их задача заключается в увеличении площади контакта и равномерном распределении нагрузки. Кроме того, шайбы уменьшают риск повреждения поверхности фланца во время затяжки и помогают предотвратить самоослабление соединения в процессе эксплуатации.

Как подобрать крепеж для фланцевого соединения

Подбор крепежа начинается с определения параметров трубопроводной системы. В первую очередь учитываются условный проход, номинальное давление и тип применяемых фланцев. От этих параметров зависит диаметр крепежных изделий, их количество и длина.

Следующим важным фактором является рабочая температура. При повышенных температурах обычные марки стали могут терять прочность, поэтому для таких условий используются специальные материалы крепежа. Аналогичные требования предъявляются к низкотемпературным трубопроводам, где металл должен сохранять необходимые механические свойства даже при отрицательных температурах.

Необходимо учитывать и характеристики транспортируемой среды. Если трубопровод работает с агрессивными веществами, крепеж должен обладать достаточной коррозионной стойкостью. В некоторых случаях используются специальные покрытия, например цинкование, позволяющее защитить изделия от воздействия внешней среды.

Особое внимание следует уделять диаметру крепежа. Недостаточный диаметр приводит к снижению прочности соединения и невозможности создать необходимое усилие затяжки. Избыточный диаметр также недопустим, поскольку крепеж может не соответствовать отверстиям фланца. Поэтому все размеры должны подбираться в строгом соответствии с нормативными документами.

Для определения размеров шпилек, болтов, гаек и шайб рекомендуется использовать специализированные таблицы подбора крепежа. Это позволяет избежать ошибок и значительно ускоряет комплектацию оборудования.

Подробные размеры и рекомендации по выбору представлены в статье: Таблица крепежа фланцев.

Болты или шпильки: что выбрать для фланцевого соединения

Один из самых распространенных вопросов при комплектации трубопроводов связан с выбором между болтами и шпильками. Многие считают эти изделия взаимозаменяемыми, однако на практике область их применения имеет существенные отличия.

При относительно невысоких давлениях болты могут успешно использоваться во фланцевых соединениях. Они удобны в монтаже и позволяют выполнять сборку узлов в ограниченном пространстве. Для многих систем водоснабжения, отопления и общепромышленных трубопроводов этого решения вполне достаточно.

Однако при увеличении давления требования к соединению возрастают. В таких условиях предпочтение отдается шпилькам. Они обеспечивают более равномерное распределение нагрузки по всей толщине фланцевого соединения и позволяют создавать высокие усилия затяжки без риска деформации крепежа.

Особенно важно учитывать рабочее давление. Для трубопроводов с давлением свыше 2,5 МПа применение шпилек считается обязательным. Использование болтов в таких условиях может привести к снижению надежности соединения и увеличению риска утечки рабочей среды.

Дополнительные ограничения связаны с температурой эксплуатации. При температурах выше +300 °C и ниже -40 °C также рекомендуется использовать шпильки. Такие условия предъявляют повышенные требования к прочности крепежа и стабильности усилия затяжки.

Именно поэтому на большинстве ответственных объектов энергетики, нефтегазовой промышленности и химических производств основным видом фланцевого крепежа остаются шпильки. Несмотря на несколько более сложный монтаж, они обеспечивают высокий уровень надежности и безопасности.

Нужны ли шайбы во фланцевом соединении

Вопрос применения шайб вызывает немало споров даже среди специалистов. Одни считают их обязательным элементом любого фланцевого соединения, другие стараются отказаться от их использования. На практике правильный ответ зависит от условий эксплуатации и требований нормативной документации.

Основная функция шайбы заключается в распределении нагрузки от гайки на большую площадь поверхности фланца. Благодаря этому снижается риск повреждения металла и обеспечивается более равномерное прижатие элементов соединения. Особенно важна эта функция при значительных усилиях затяжки.

Дополнительно шайба помогает снизить вероятность самоослабления соединения под воздействием вибраций и переменных нагрузок. Для трубопроводов, работающих в условиях постоянных колебаний давления или механических воздействий, это имеет большое значение.

В большинстве стандартных фланцевых соединений использование шайб является рекомендуемым и практически обязательным решением. Они позволяют повысить надежность соединения без существенного увеличения стоимости комплекта.

Однако существуют исключения. Для некоторых высоконагруженных соединений нормативные документы предусматривают ограничения по применению шайб. Именно поэтому окончательное решение должно приниматься с учетом требований проекта и действующих стандартов.

Главная ошибка заключается не в использовании или неиспользовании шайб как таковом, а в игнорировании требований нормативной документации. Если конструкция предусматривает применение шайб, исключать их из состава КОФ недопустимо.

5 распространенных ошибок при подборе комплекта ответных фланцев

Даже качественные фланцы, правильно подобранная прокладка и сертифицированный крепеж не гарантируют надежную работу трубопровода, если при комплектации были допущены ошибки. Практика показывает, что большинство проблем возникает не из-за брака деталей, а из-за неправильного выбора компонентов или нарушения правил монтажа.

Рассмотрим наиболее распространенные ошибки, которые регулярно встречаются при сборке фланцевых соединений на промышленных объектах.

Ошибка №1. Отсутствие прокладки между фланцами

Некоторые специалисты ошибочно считают, что при хорошем состоянии уплотнительных поверхностей можно обойтись без прокладки. На практике такое решение практически всегда приводит к потере герметичности соединения.

Даже после механической обработки поверхность фланца имеет микронеровности. Именно прокладка компенсирует эти дефекты и обеспечивает плотное прилегание деталей друг к другу. Без нее рабочая среда начинает проникать через мельчайшие зазоры.

Особенно опасна такая ошибка на трубопроводах, транспортирующих газ, пар, нефтепродукты и другие опасные среды. В случае разгерметизации последствия могут выражаться не только в утечке продукта, но и в возникновении пожароопасной или аварийной ситуации.

Еще одной распространенной проблемой является использование прокладки неподходящего материала. Даже при наличии уплотнения необходимо учитывать рабочее давление, температуру и характеристики среды. Неправильно выбранная прокладка зачастую приводит к тем же последствиям, что и ее полное отсутствие.

Ошибка №2. Замена шпилек болтами без учета условий эксплуатации

Внешне болты и шпильки выполняют одинаковую функцию, поэтому некоторые монтажники считают возможной их свободную замену друг другом. Однако такой подход является ошибочным.

Для определенных режимов эксплуатации нормативные документы предусматривают применение именно шпилек. Это касается трубопроводов, работающих при высоких давлениях и температурах. В таких условиях шпилька обеспечивает более равномерное распределение нагрузки и более стабильное усилие затяжки.

При давлении выше 2,5 МПа использование болтов вместо шпилек может привести к снижению надежности соединения. Аналогичная ситуация возникает при температурах выше +300 °C и ниже -40 °C.

Наиболее опасно то, что такая ошибка часто не проявляется сразу после монтажа. Соединение может работать некоторое время без замечаний, однако по мере изменения температурного режима или роста нагрузок риск утечки начинает быстро увеличиваться.

Ошибка №3. Отказ от использования шайб

Многие считают шайбу второстепенным элементом, который можно исключить из состава соединения ради экономии времени или средств. Однако именно такие решения нередко становятся причиной ослабления крепежа и повреждения фланцев.

Во время затяжки гайка передает значительное усилие на поверхность фланца. Без шайбы нагрузка концентрируется на небольшой площади, что может привести к повреждению металла, появлению задиров и нарушению геометрии контактной поверхности.

Дополнительно шайба способствует более равномерному распределению нагрузки между всеми крепежными элементами. Это особенно важно для соединений большого диаметра, где усилие затяжки достигает значительных значений.

При этом необходимо помнить, что применение шайб должно соответствовать требованиям нормативной документации. Ошибкой является как полный отказ от их использования там, где они необходимы, так и применение в случаях, когда конструкция соединения этого не предусматривает.

Ошибка №4. Неправильный выбор диаметра крепежа

На первый взгляд такая ошибка кажется маловероятной, однако на практике встречается достаточно часто. Особенно это характерно для ситуаций, когда крепеж подбирается без использования таблиц или по принципу визуального соответствия.

Если диаметр шпильки или болта превышает размер монтажного отверстия, выполнить сборку соединения будет невозможно. Однако не менее опасной является обратная ситуация, когда крепеж имеет меньший диаметр, чем предусмотрено конструкцией.

Избыточный зазор между крепежом и отверстием ухудшает распределение нагрузки и снижает устойчивость соединения к внешним воздействиям. В результате появляется риск перекоса фланцев, неравномерного обжатия прокладки и возникновения утечек.

Чтобы избежать подобных проблем, размеры крепежа необходимо подбирать исключительно по нормативным таблицам и параметрам конкретного фланца.

Ошибка №5. Использование несовместимых фланцев

Еще одной распространенной ошибкой является попытка соединить фланцы, не предназначенные для совместной работы. Особенно часто такая ситуация возникает при ремонтах и замене отдельных элементов трубопроводной системы.

Некоторые типы фланцев действительно могут использоваться совместно друг с другом. Например, в ряде случаев допускается соединение плоских и воротниковых фланцев одинакового условного прохода и одинакового давления. Однако это правило действует далеко не всегда.

Если фланцы отличаются по диаметру, исполнению уплотнительной поверхности или рассчитаны на разные давления, надежное соединение обеспечить невозможно. Даже при успешной сборке риск утечки остается крайне высоким.

Перед заказом комплекта ответных фланцев необходимо обязательно проверять совместимость всех элементов соединения. Это позволяет избежать ошибок еще на этапе комплектации оборудования.

Что необходимо проверить перед заказом комплекта ответных фланцев

Чтобы избежать перечисленных проблем, перед заказом КОФ рекомендуется проверить несколько основных параметров. Именно эти данные используются для правильного подбора фланцев, прокладок и крепежных изделий.

Чем больше исходных данных имеется на этапе подбора, тем выше вероятность получить полностью совместимый комплект, который обеспечит длительную и безопасную эксплуатацию трубопровода.

Особенно важно учитывать все параметры одновременно. Нередко заказчик правильно указывает диаметр и давление, но не сообщает температуру или характеристики среды. В результате комплект оказывается неполным либо требует последующей замены отдельных компонентов.
