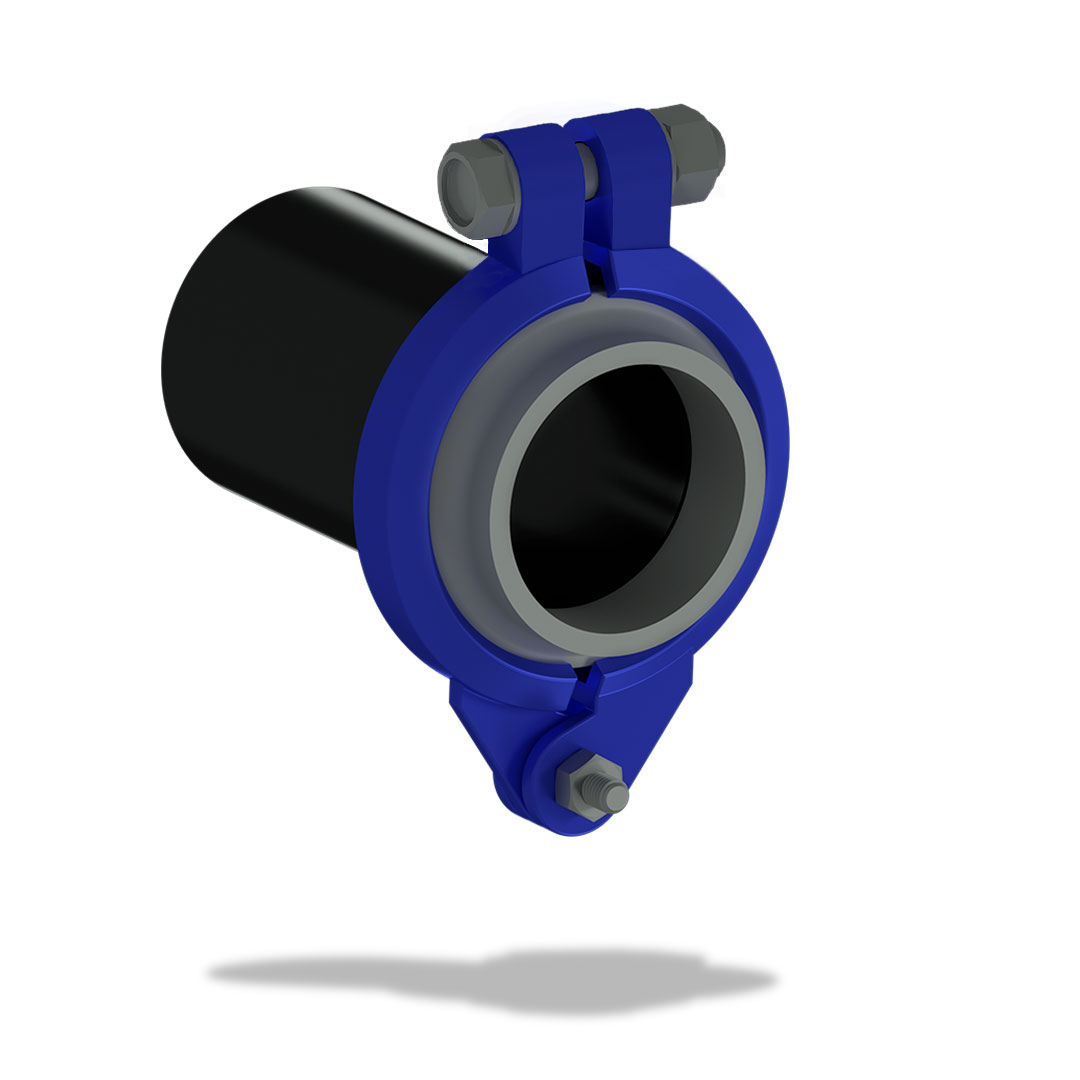

Соединение БРС ПНД–сталь для ПНД-труб Ø90 мм, SDR 11 / SDR 17, с болтовым хомутом

БРС ПНД–сталь для ПНД 90 мм, Ду80, с болтом

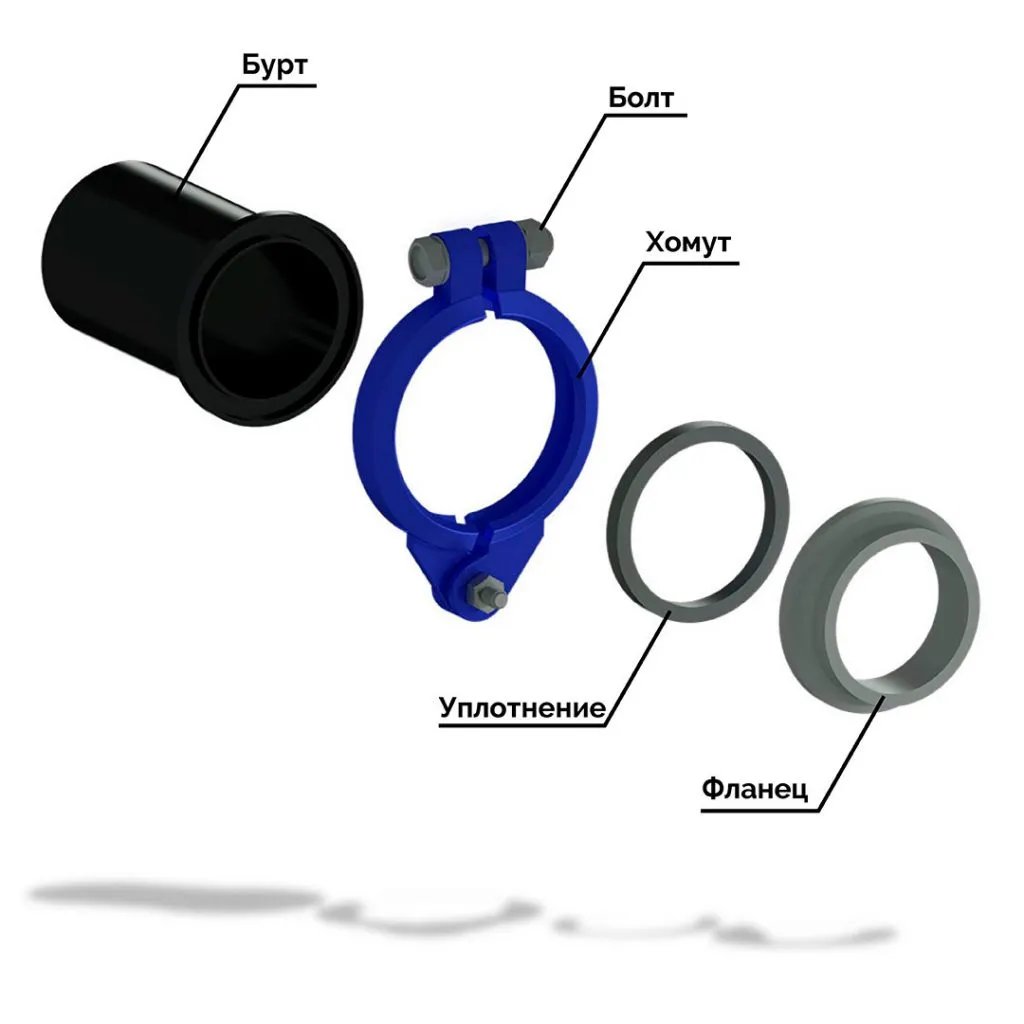

Позиция	Количество	Условия
Хомут БРС Ду80 Ру1.6, 2.5, 4.0 МПа с болтом	1 шт.	Для всех вариантов комплектации
Кольцо уплотнительное БРС Ду80 Ру1.6, 2.5, 4.0 МПа	1 шт.	Для всех вариантов комплектации

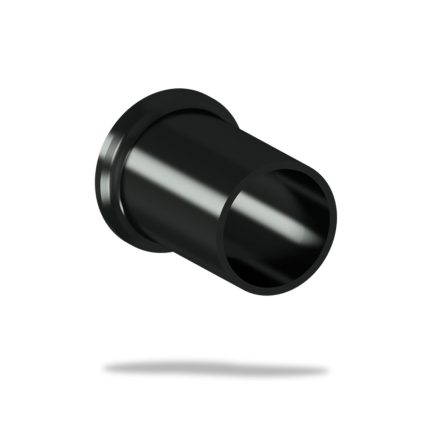

Втулка БРС ПНД 90 SDR17	1 шт.	Для трубы ПЭ100 SDR17, PN10 — до 1,0 МПа (10 кгс/см²)
Втулка БРС ПНД 90 SDR11	1 шт.	Для трубы ПЭ100 SDR11, PN16 — до 1,6 МПа (16 кгс/см²)
Фланец БРС Ду80 Ру1.6, 2.5, 4.0 МПа	1 шт.	Для всех вариантов комплектации

В комплект входят две втулки одного выбранного исполнения SDR11 или SDR17, а не оба варианта одновременно.

Справочные пределы давления относятся к стандартным водопроводным трубам ПЭ100 при 20 °C и не являются отдельной паспортной характеристикой втулки.

Сравнить

Добавить в список желаний

В категории: БРС ПНД–сталь

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: БСПС-80-1.6-Б

Характеристики

Overview

Диаметр соединения, мм	БРС Ду80
Давление, MPa	БРС Ру1.6 МПа
SDR	11, 17
Тип хомута	БРС с болтом
Тип замка	Хомут шарнирный
Материал фланца	ПНД, ст. 20
Материал Хомута	Ст.35
Тип фланца	Бурт ПНД, Встык
Среда	Вода
Температура среды C	от -45 до +100
Тип присоединения	ПНД сварка
Герметичность	Класс А
Материал втулки	Полиэтилен, втулка литая с механической обработкой под металлический хомут БРС
Метрический размер	БРС 3 дюйма
Комплект	Полный комплект
Назначение БРС	ПНД/Cталь
Наружный диаметр ПЭ-трубы, мм	90

Описание

Чертеж фланца БРС Ду80 Ру1.6 МПа

Выбор ПНД-трубы ПЭ100 по SDR

SDR трубы ПЭ100	PN трубы при воде +20 °C	Что это значит
SDR 11	PN16, 1,6 МПа	Рабочее давление узла ограничено также прочностью БРС, втулки и других деталей.
SDR 17	PN10, 1,0 МПа	Вариант с трубой SDR 17 нельзя считать исполнением на 1,6 МПа.

БРС Ду80 предназначено для соединения ПНД-труб с наружным диаметром 90 мм (разные варианты исполнения втулки). При выборе трубы ПЭ100 для водопровода при +20 °C: SDR 11 — PN16 (1,6 МПа), SDR 17 — PN10 (1,0 МПа). Значения PN относятся к трубе ПЭ100, не являются отдельным паспортным рейтингом втулки или хомута. Допустимое давление собранного соединения не превышает наименьшего допустимого давления трубы, втулки, БРС и иных деталей при фактических условиях. Номинальное Ду БРС не является наружным диаметром ПНД-трубы. Дополнительные SDR возможны только при подтверждении соответствующего исполнения втулки.
