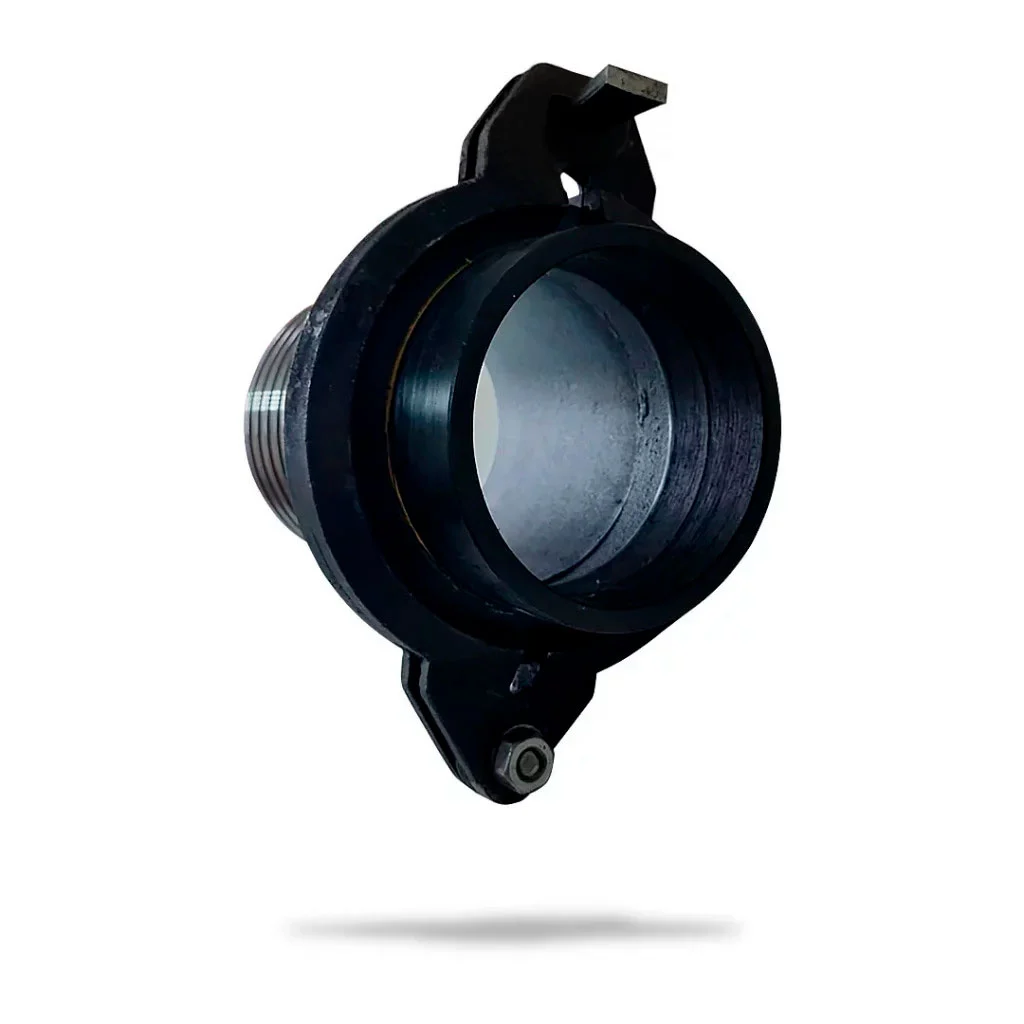

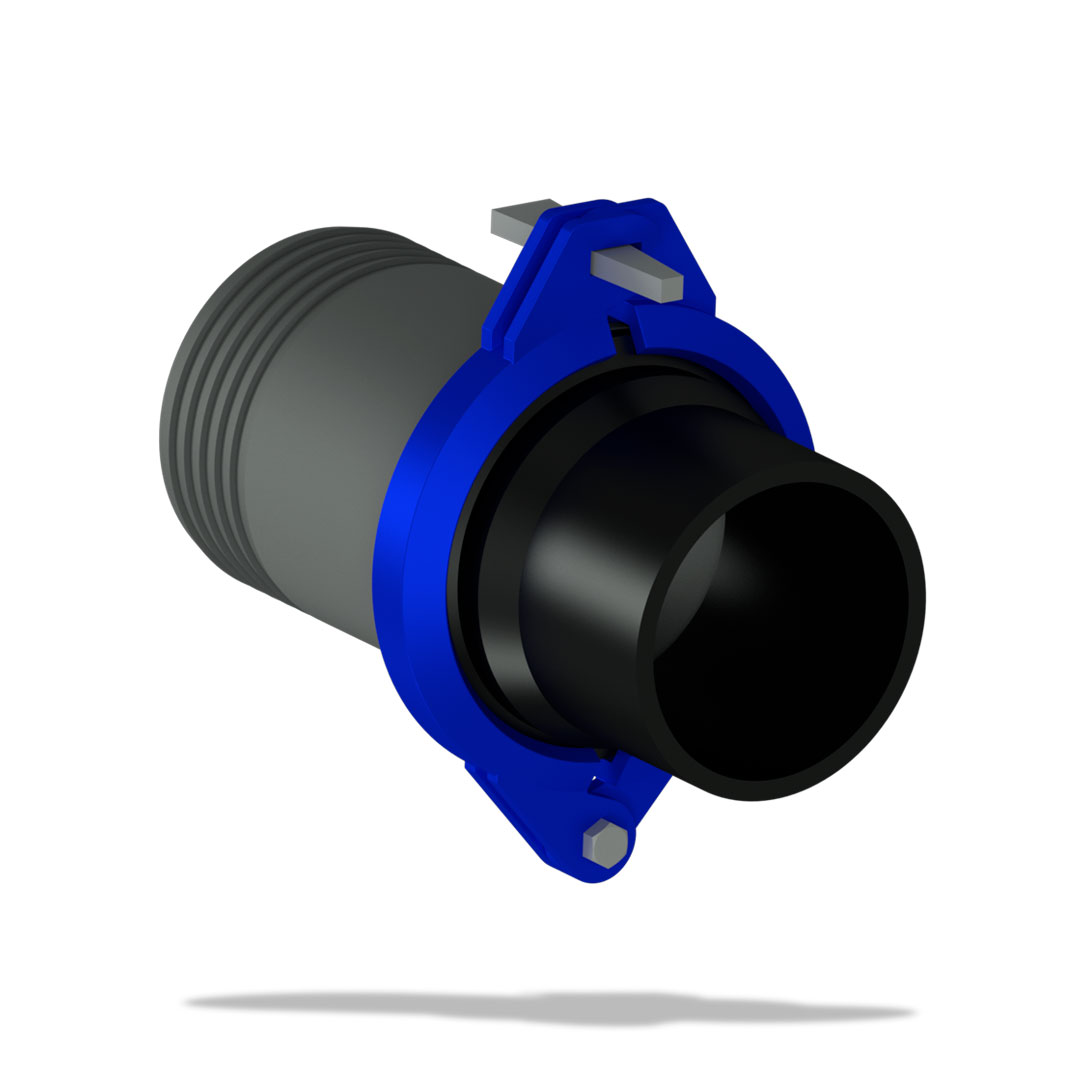

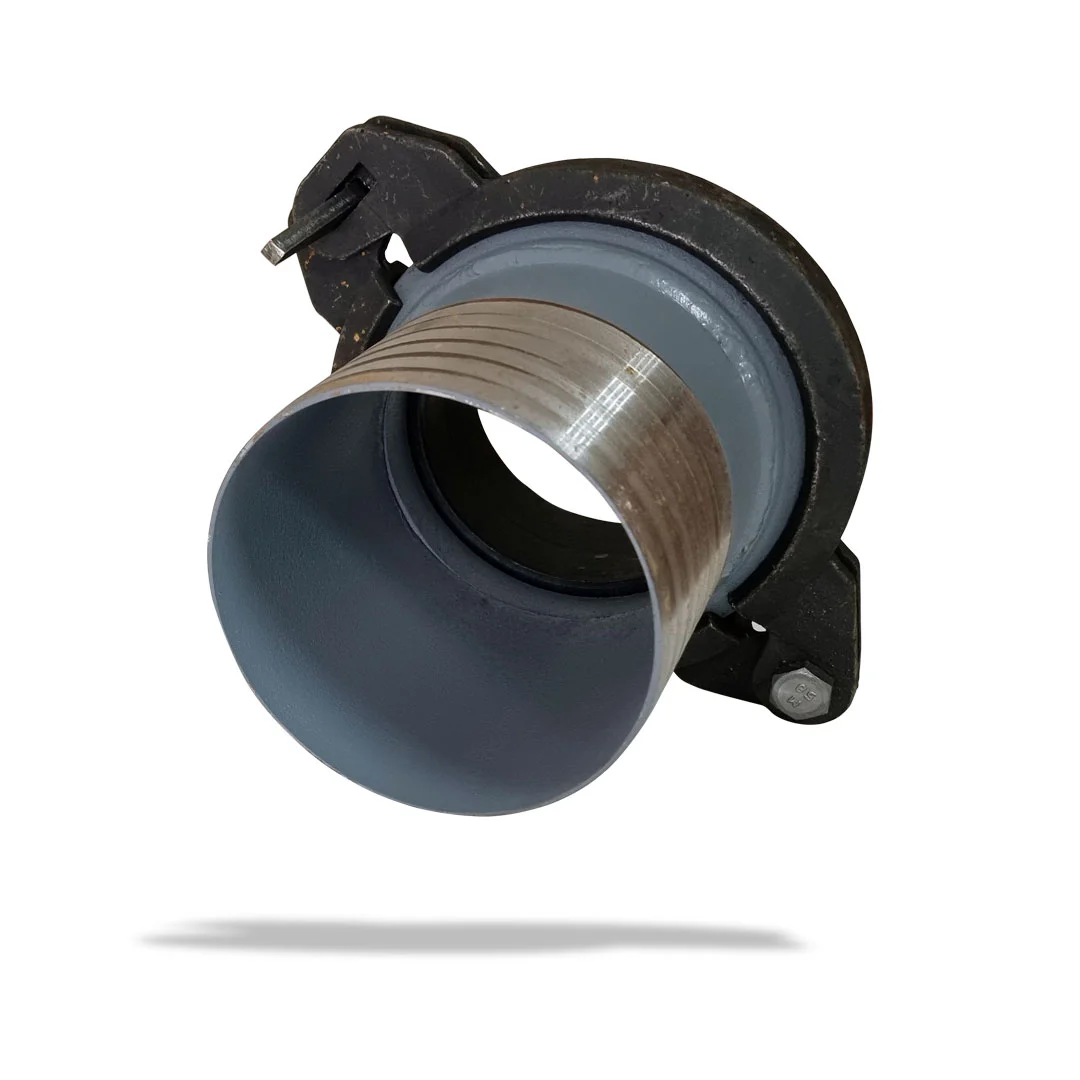

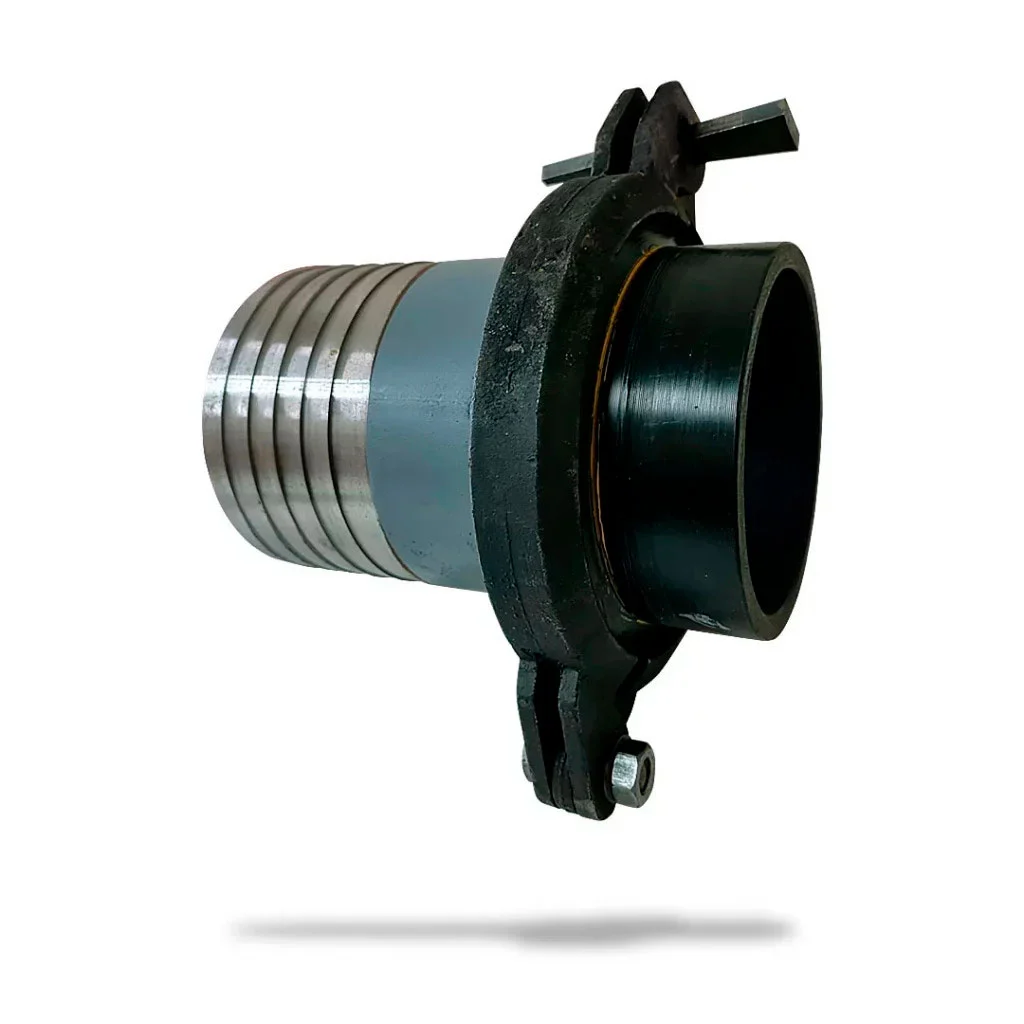

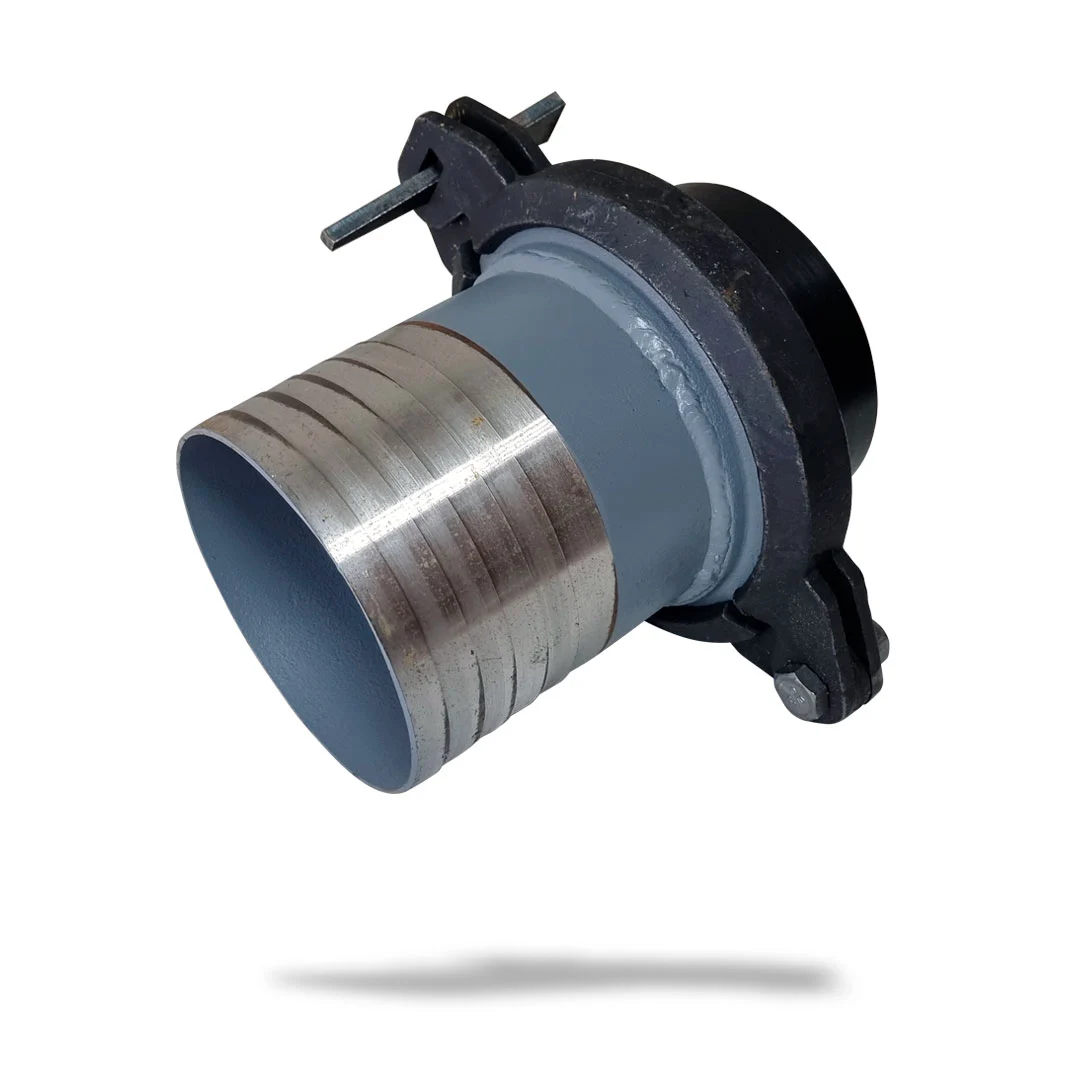

Соединение БРС ПНД–рукав для ПНД-труб Ø200 и Ø225 мм, SDR 11 / SDR 17, с клиновым хомутом

БРС ПНД–рукав для ПНД 200/225 мм, Ду200, с клином

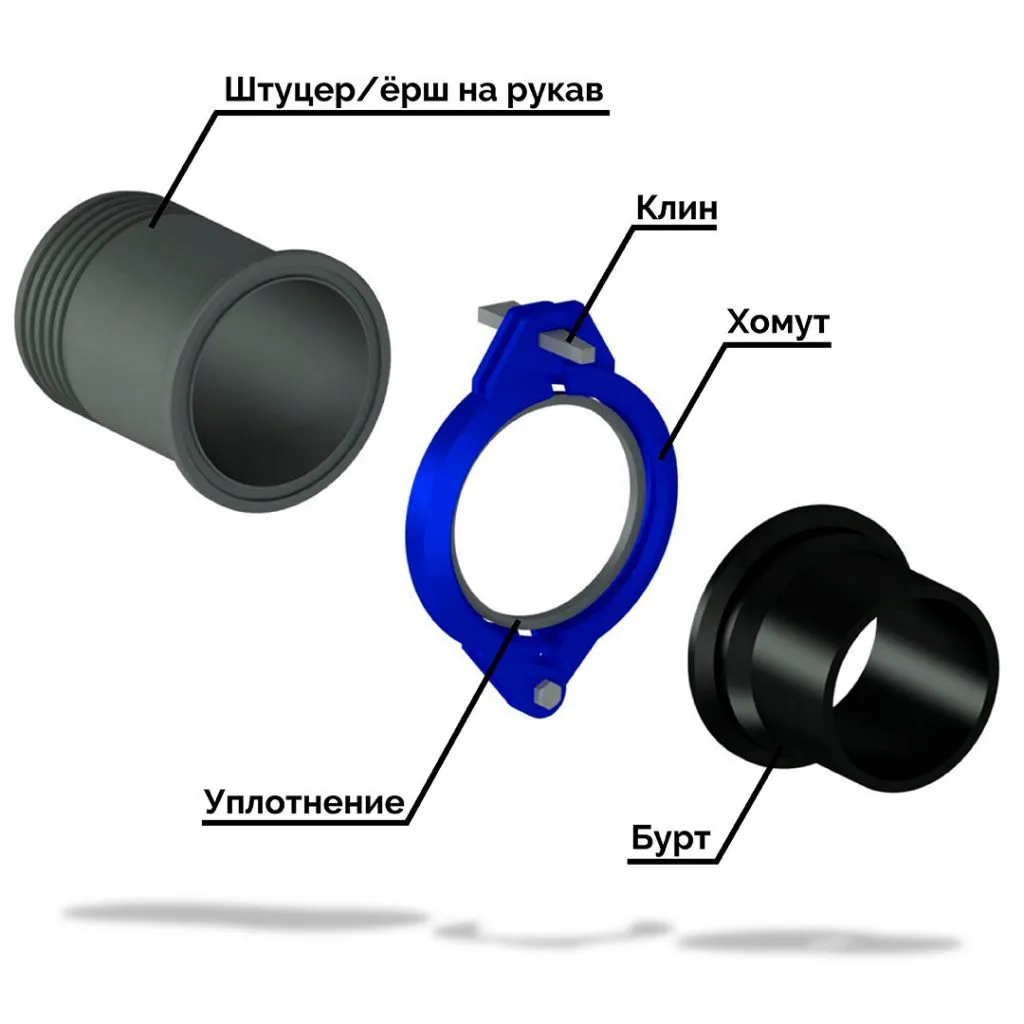

Позиция	Количество	Условия
Хомут БРС Ду200 Ру1.6, 2.5 МПа с клином	1 шт.	Для всех вариантов комплектации
Кольцо уплотнительное БРС Ду200 Ру1.6, 2.5 МПа	1 шт.	Для всех вариантов комплектации
Втулка БРС ПНД 200 SDR17	1 шт.	Для трубы ПЭ100 Ø200 мм, SDR17, PN10 — до 1,0 МПа (10 кгс/см²)
Втулка БРС ПНД 225 SDR17	1 шт.	Для трубы ПЭ100 Ø225 мм, SDR17, PN10 — до 1,0 МПа (10 кгс/см²)
Втулка БРС ПНД 200 SDR11	1 шт.	Для трубы ПЭ100 Ø200 мм, SDR11, PN16 — до 1,6 МПа (16 кгс/см²)
Втулка БРС ПНД 225 SDR11	1 шт.	Для трубы ПЭ100 Ø225 мм, SDR11, PN16 — до 1,6 МПа (16 кгс/см²)
Штуцер для шланга 8, Ду200 Ру1.6, 2.5 МПа для БРС с шарнирным хомутом	1 шт.	Для всех вариантов комплектации

В комплект входят две втулки одного выбранного исполнения SDR11 или SDR17, а не оба варианта одновременно.

Справочные пределы давления относятся к стандартным водопроводным трубам ПЭ100 при 20 °C и не являются отдельной паспортной характеристикой втулки.

Сравнить

Добавить в список желаний

В категории: БРС низкого давления, БРС ПНД–рукав

Стоимость меняется. Актуальную цену уточняйте.

8-800-101-71-20
po-almash@mail.ru
+7-952-009-68-38
t.me/poalmash

Условия оплатыОплата производиться на расчетный счет от юридических лиц. Возможна отсрочка платежа

Условия доставкиДоставка по России и СНГ через транспортные компании или самовывоз со склада. Доставка до терминала ТК бесплатно.

ГарантииГарантия качества и комплектности поставки. Предоставляем документы и сертификаты. Оперативно решаем вопросы замены или возврата.

Артикул: БРС-Ё-ПНД-200-1.6-К

Характеристики

Overview

Диаметр соединения, мм	БРС Ду200
Давление, MPa	БРС Ру1.6 МПа
Уплотнение	7В14-1
Среда	Бетон, Вода, Воздух, Пульпа
Температура среды C	от -45 до +100
Герметичность	Класс А
Метрический размер	БРС 8 дюймов
Внешний диаметр ерша, мм	196
Внутренний диаметр ерша, мм	230
Материал Хомута	Ст.35
Ширина, В, мм	348
Длина, L, мм	64
Высота, H, мм	398
Тип фланца	Бурт ПНД, Ёрш
Тип хомута	БРС с клином
Тип присоединения	ПНД сварка, Сварка
Тип замка	Хомут шарнирный
Материал фланца	ПНД, ст. 20
SDR	11, 17
Комплект	Полный комплект
Назначение БРС	ПНД/Рукав
Наружный диаметр ПЭ-трубы, мм	200, 225

Описание

Чертеж фланца БРС Ду200 Ру1.6 МПа

Выбор ПНД-трубы ПЭ100 по SDR

SDR трубы ПЭ100	PN трубы при воде +20 °C	Что это значит
SDR 11	PN16, 1,6 МПа	Рабочее давление узла ограничено также прочностью БРС, втулки и других деталей.
SDR 17	PN10, 1,0 МПа	Вариант с трубой SDR 17 нельзя считать исполнением на 1,6 МПа.

БРС Ду200 предназначено для соединения ПНД-труб с наружным диаметром 200, 225 мм (разные варианты исполнения втулки). При выборе трубы ПЭ100 для водопровода при +20 °C: SDR 11 — PN16 (1,6 МПа), SDR 17 — PN10 (1,0 МПа). Значения PN относятся к трубе ПЭ100, не являются отдельным паспортным рейтингом втулки или хомута. Допустимое давление собранного соединения не превышает наименьшего допустимого давления трубы, втулки, БРС и иных деталей при фактических условиях. Номинальное Ду БРС не является наружным диаметром ПНД-трубы. Дополнительные SDR возможны только при подтверждении соответствующего исполнения втулки.
