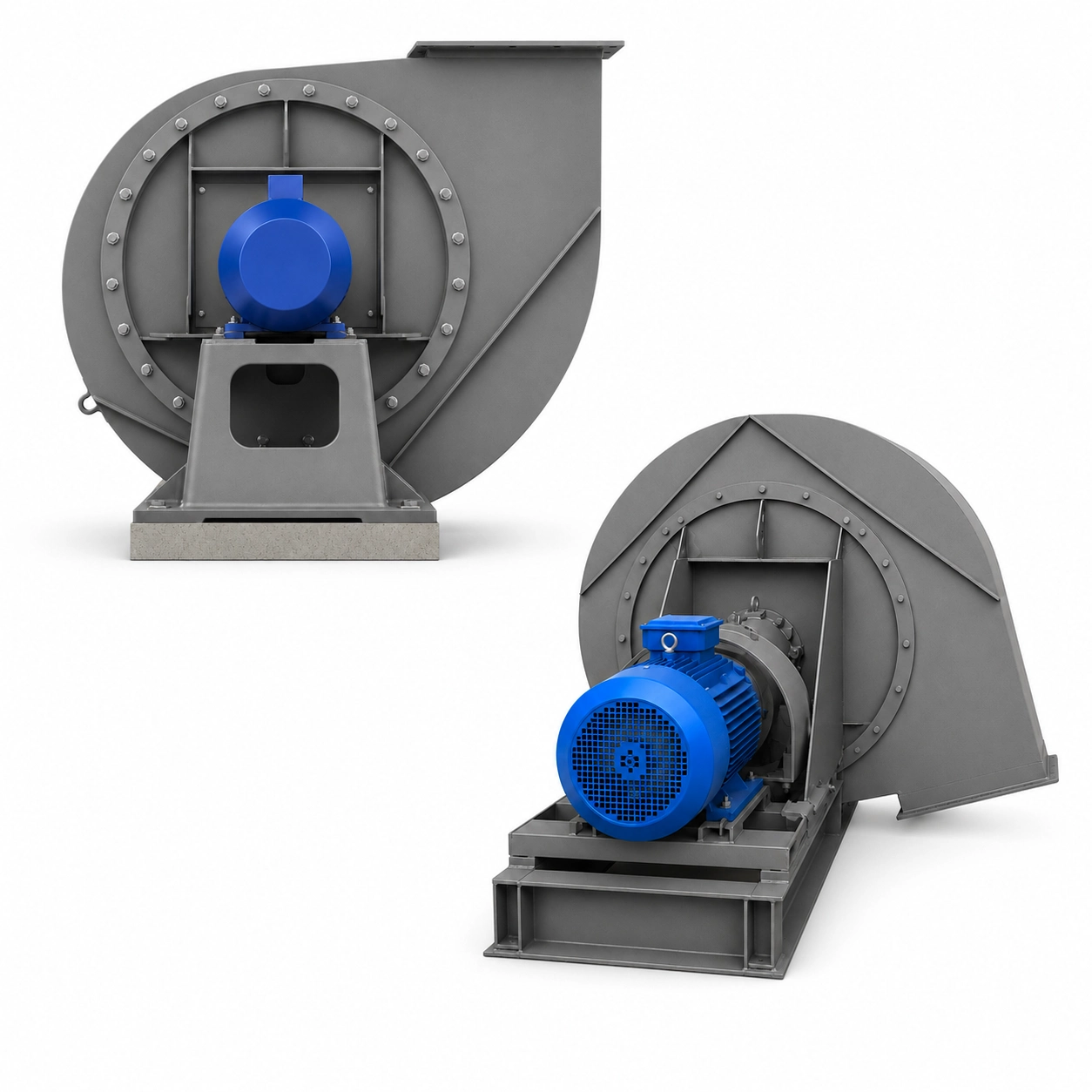

ДН-12.5
Дымосос ДН-12,5 промышленный с ходовой частью и с посадкой рабочего колеса на вал двигателя. Выпускается в левом и правом исполнении, с частотой вращения 1000 и 1500 об/мин. Предназначен для удаления дымовых газов и работы в составе котельных и тягодутьевых систем.
Диапазон цен: 155 000 ₽ – 216 000 ₽
- Стоимость меняется. Актуальную цену уточняйте.
Характеристики
Overview
| ||||||||||||||||
| Dimensions | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||
Описание
Дымососы ДН-12,5 выпускаются с ходовой частью и с посадкой рабочего колеса на вал электродвигателя, в правом и левом исполнении, с частотой вращения 1000 и 1500 об/мин. Оборудование предназначено для удаления дымовых газов в котельных и промышленных тягодутьевых системах.
Конструкция включает рабочее колесо с 16 загнутыми назад лопатками, спиральный поворотный корпус, всасывающий патрубок, направляющий аппарат и электродвигатель. Возможность изменения угла поворота улитки упрощает подключение газоходов и монтаж оборудования на объекте.
Рабочие колеса проходят заводскую динамическую балансировку, что снижает вибрацию, уменьшает нагрузку на подшипниковые узлы и увеличивает срок службы дымососа.
Технические характеристики ДН-12,5
| Наименование показателя | Типоразмер дымососа ДН | |||
| 12,5-1000 | 12,5-1500 | 12,5Х-1000 | 12,5Х-1500 | |
| Номер чертежа компоновки, правое вращение | 00.8046.033-06 | 00.8046.033-04 | 00.8046.071-02 | 00.8046.071 |
| Номер чертежа компоновки, левое вращение | 00.8046.033-07 | 00.8046.033-05 | 00.8046.071-03 | 00.8046.071-01 |
| Диаметр рабочего колеса, м | 1,25 | 1,25 | 1,25 | 1,25 |
| Параметры э/двигателя: | ||||
| Частота вращения рабоч.колеса (синхронная), max, об/мин | 1000 | 1500 | 1000 | 1500 |
| Типоразмер | А200L6 | 4АМ250S4 | АИР180М6 | 5А225М4 |
| Установл. мощность, кВт | 30,0 | 75,0 | 18,5 | 55,0 |
| Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя): | ||||
| Потребляемая мощность, кВт | 14,0 | 47,2 | 14,0 | 47,2 |
| Производительность на всасывании, м³/ч | 26600 | 39900 | 26600 | 39900 |
| Полное давление, даПа | 155,0 | 351,0 | 155,0 | 351,0 |
| Температура перемещаемой среды на всасывании, °С | 200 | 200 | 200 | 200 |
| КПД, max, % | 83,0 | 83,0 | 83,0 | 83,0 |
| Пред. запыленность перемещаемой среды, г/м³ | 2,0 | 2,0 | 2,0 | 2,0 |
| Пред. тем-ра перемещаемой среды на всасывании, °С | 200 | 200 | 200 | 200 |
| Габариты поставочные с э/дв., LхВхH, мм | 1626х2236х2040 | 1745х2236х2040 | 2805х2230х1880 | 2795х2230х1880 |
| Масса с э/дв. (без э/дв.), кг | 1150 (875) | 1330 (875) | 1375 (1210) | 1550 (1210) |
| Угол разворота корпуса при поставке (монтаже) | 255° (0°¸270° через 15°) | |||
| Технические условия ТУ | 108.1360-2006 | |||

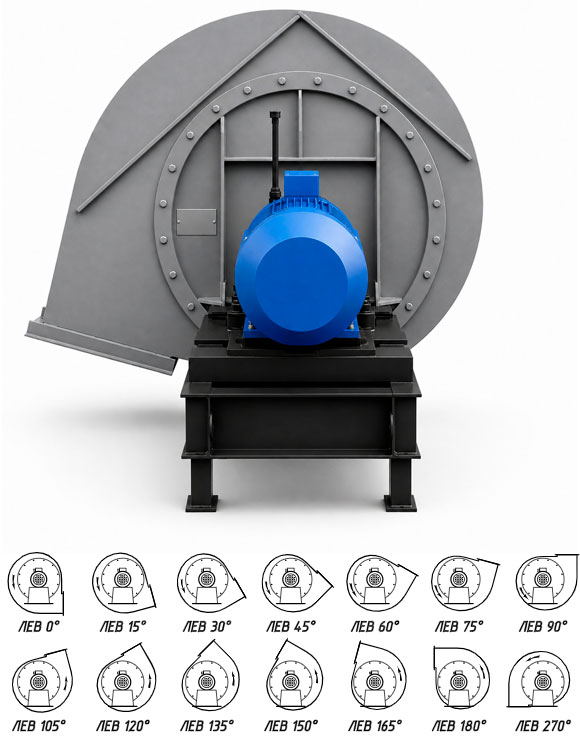

Углы поворота ДН-12,5 левого вращения
ДН-12,5 левого вращения

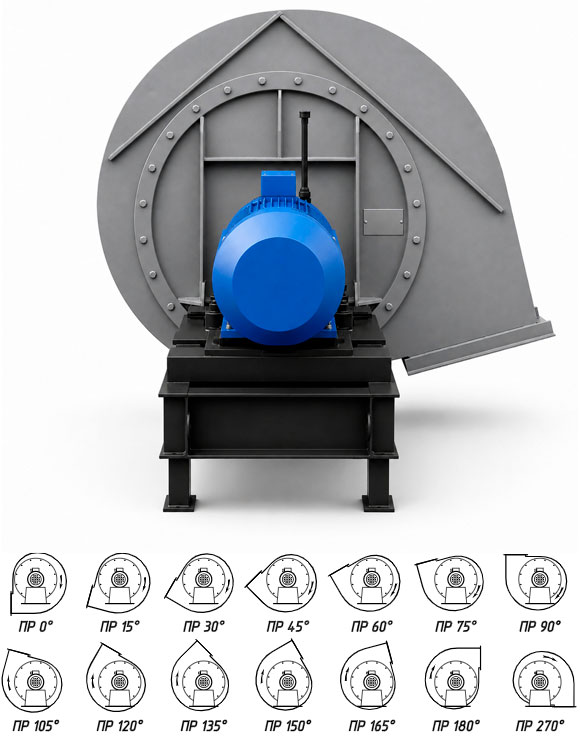

Углы поворота ДН-12,5 правого вращения
ДН-12,5 правого вращения
Обозначения на схеме
ПР – правое вращение вентилятора: ДН-12,5 (правый)
ЛЕВ – левое вращение вентилятора: ДН-12,5 (левый)
0°…270° – угол поворота корпуса
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ПРАВОЕ – если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ – если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса ДН-12,5
Дымососы ДН-12,5 имеют возможность изменения положения корпуса (улитки) в диапазоне от 0° до 270° с шагом 15°. Это позволяет адаптировать оборудование под схему газоходов, упростить монтаж и снизить аэродинамические потери в системе.
Необходимый угол поворота корпуса согласовывается на этапе заказа. Оборудование изготавливается и собирается на заводе сразу в требуемом исполнении с учетом направления вращения, расположения электродвигателя и особенностей подключения газоходов. Такой подход позволяет избежать дополнительных монтажных работ на объекте и ускоряет ввод оборудования в эксплуатацию.
Самостоятельное изменение положения корпуса после отгрузки не рекомендуется. При разборке и повторной сборке возможно нарушение заводской балансировки рабочего колеса, что приводит к повышенной вибрации, ускоренному износу подшипниковых узлов и снижению ресурса дымососа. В случае самостоятельного изменения положения улитки заводская гарантия на оборудование не распространяется.
Варианты исполнения
Рабочее колесо дымососа ДН-12,5/ДН12,5Х:

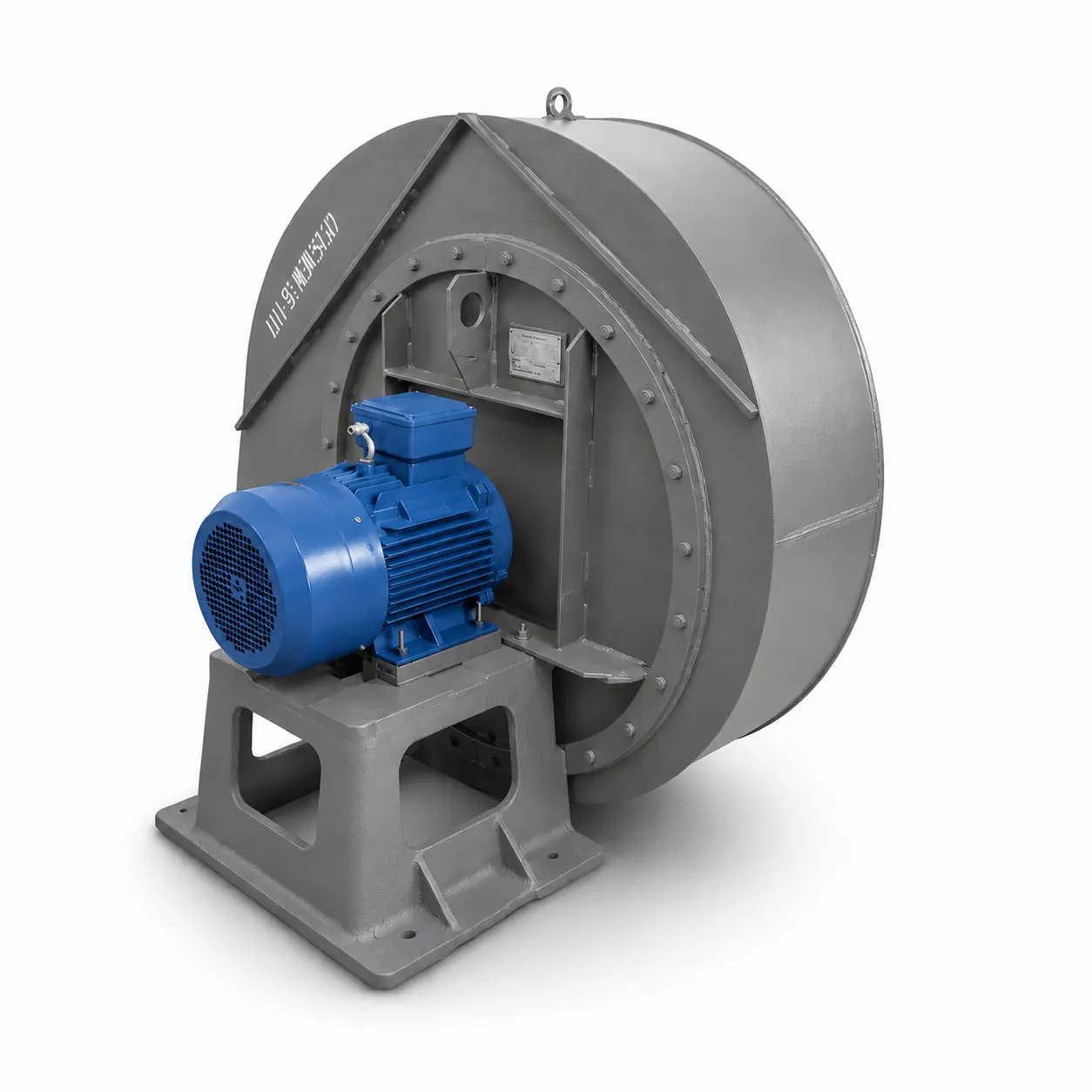

Схема 1 — расположено на валу электродвигателя.

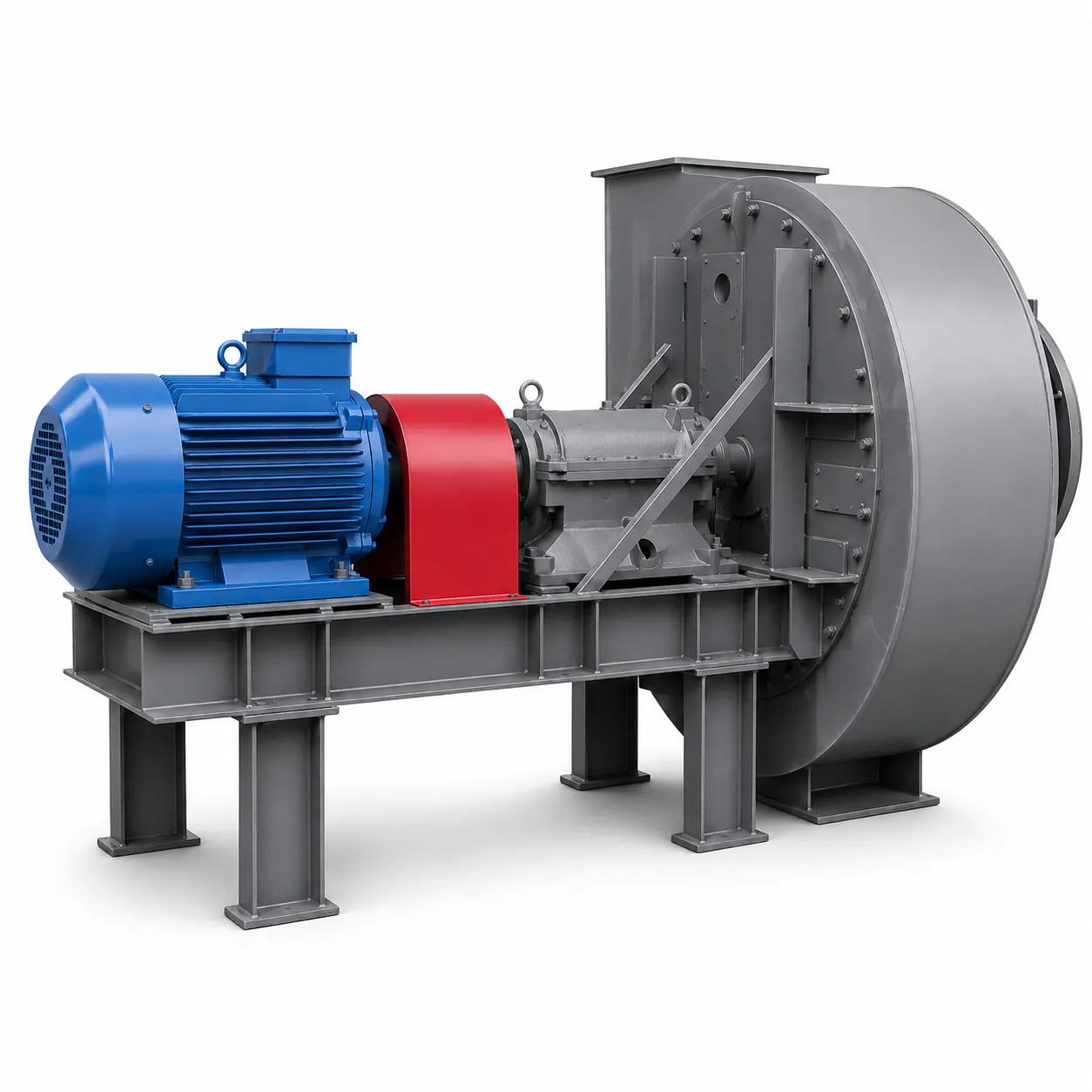

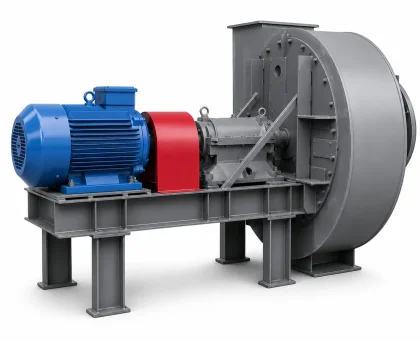

Схема 3 — соединяется с электродвигателем через подшипниковый узел посредством упругой втулочно-пальцевой муфты.

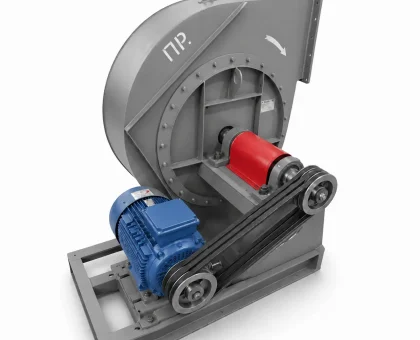

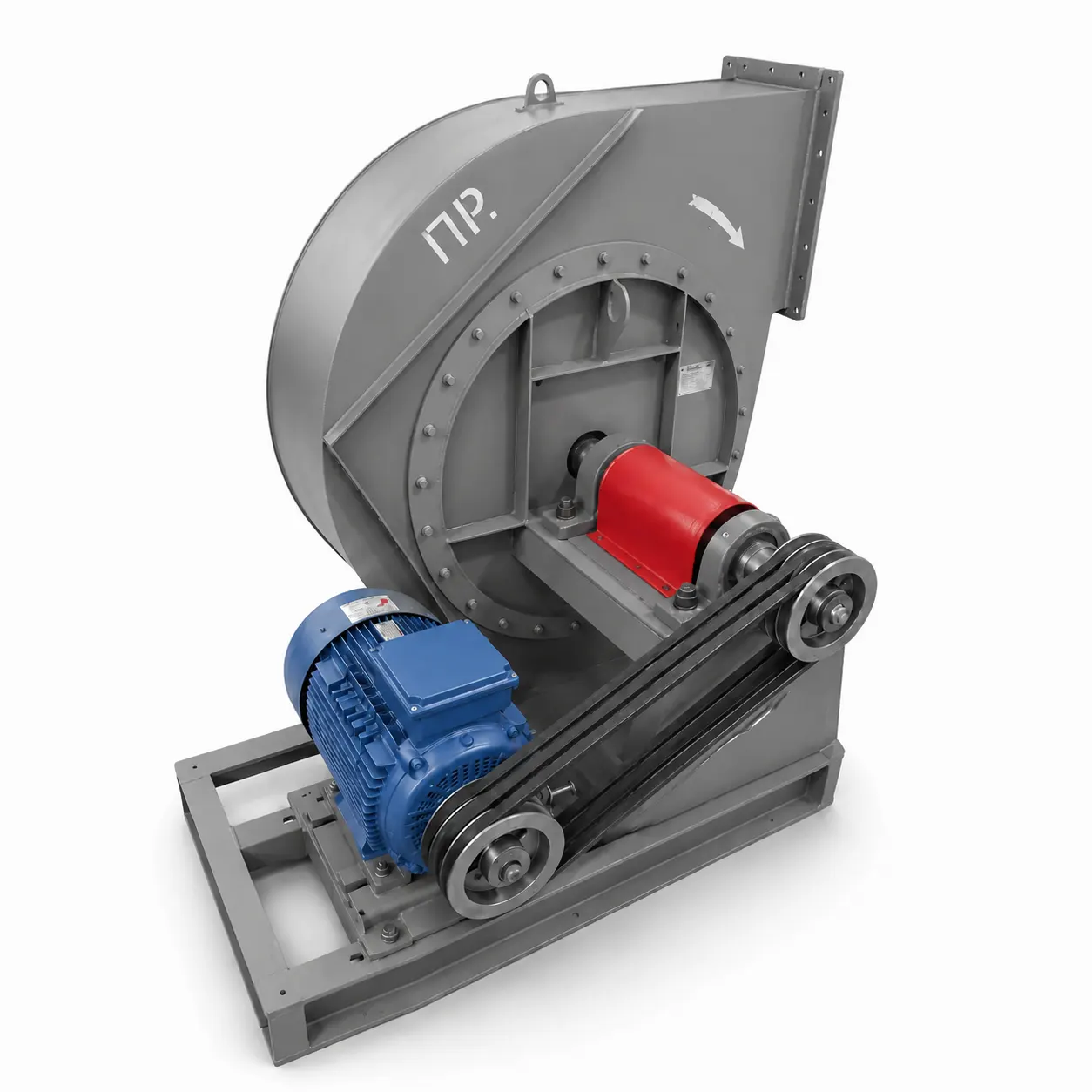

Схема 5 — расположено на валу подшипникового узла. Вал подшипникового узла соединен с электрическим двигателем клиноременной передачей.

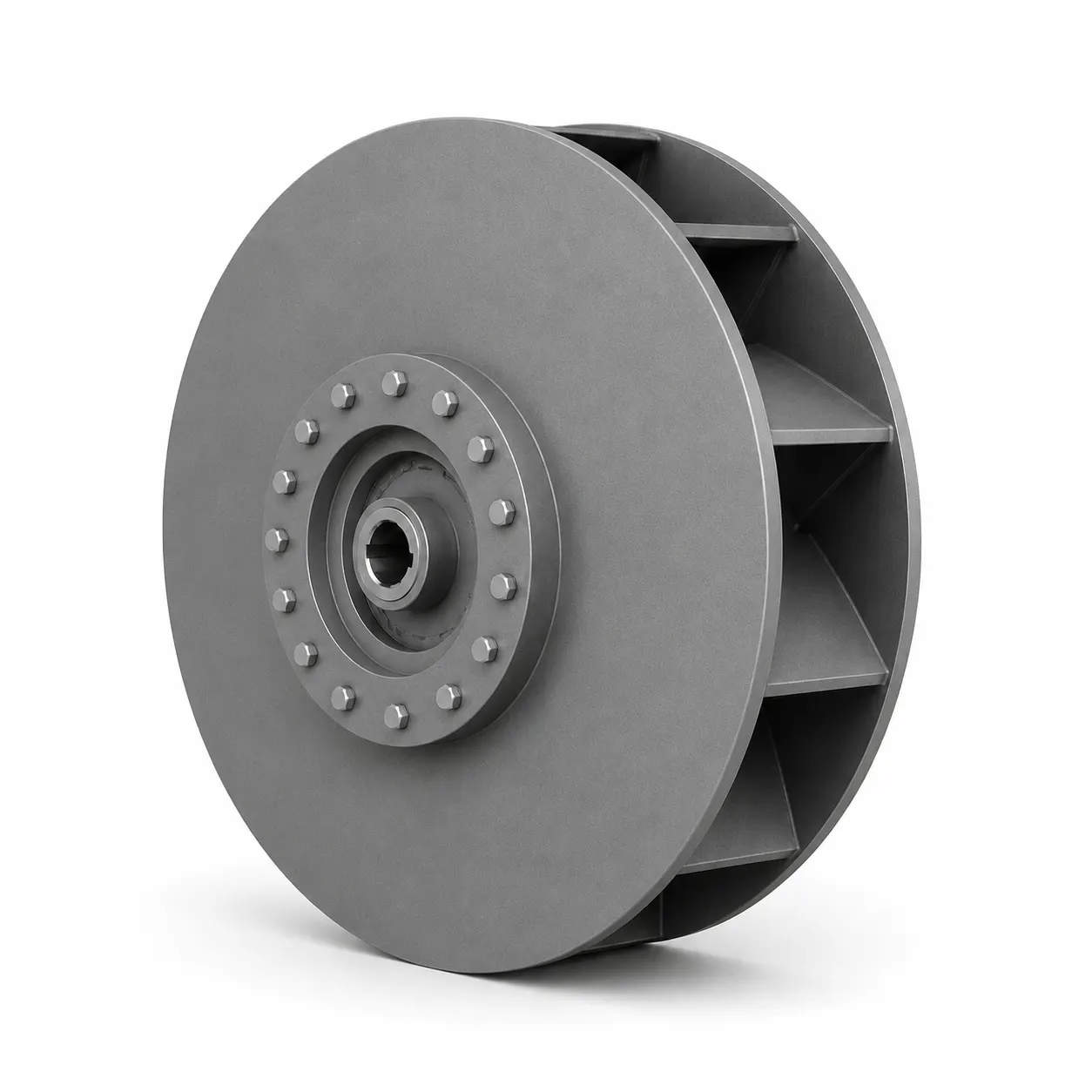

- Рабочее колесо дымососа ДН-12,5
— металлический сварной корпус спиральной формы с возможностью изменения угла поворота для адаптации направления выхода дымовых газов под схему газоходов объекта. - Улитка (корпус) дымососа ДН-12,5
— динамически сбалансированное сварное колесо с 16 загнутыми назад лопатками, обеспечивающее стабильную работу и эффективное удаление дымовых газов. - Направляющий аппарат ДН-12,5
— регулируемый узел с поворотными лопатками, предназначенный для изменения производительности и управления режимом работы дымососа. - Всасывающий патрубок ДН-12,5
— входной элемент дымососа, обеспечивающий равномерную подачу дымовых газов к рабочему колесу с минимальными аэродинамическими потерями. - Ступица колеса 12,5
— усиленный центральный узел рабочего колеса, предназначенный для надежной посадки на вал электродвигателя и передачи крутящего момента без вибрационных нагрузок. - Ходовая часть дымососа ДН-12,5
— опорный узел дымососа, включающий вал, подшипниковые опоры и элементы крепления, предназначенный для обеспечения стабильного вращения рабочего колеса, снижения вибрационных нагрузок и надежной эксплуатации оборудования при высоких температурных и динамических режимах работы.
Отдельные узлы и комплектующие дымососа ДН-12,5 под заказ
